14.15. Снятие и установка выключателя

1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.

При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя. Обратитесь к рекомендациям Раздела Снятие и установка аккумуляторной батареи.

Пример: Выключатель аварийной сигнализации

2. Снимите наверх крышку рычага переключения передач.
3. Отожмите в сторону демпфирующую вставку.
4. Через отверстие в центральной консоли выдавите снизу выключатель.
5. Расстыкуйте штекерное соединение.

Пример: Выключатель обогрева сиденья.

6. Снимите блок управления отопителем/кондиционером, обратитесь к Разделу Снятие и установка блока управления отопителем или кондиционером. Через отверстие в центральной консоли выдавите снизу выключатель.

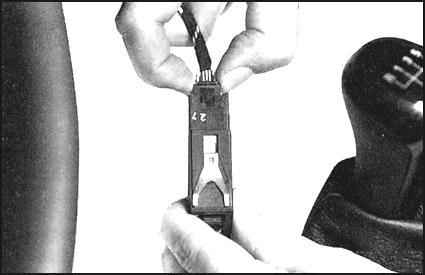

7. Расстыкуйте штекерное соединение. Для этого пальцами вдавите стопор. Обратитесь к сопроводительной иллюстрации.

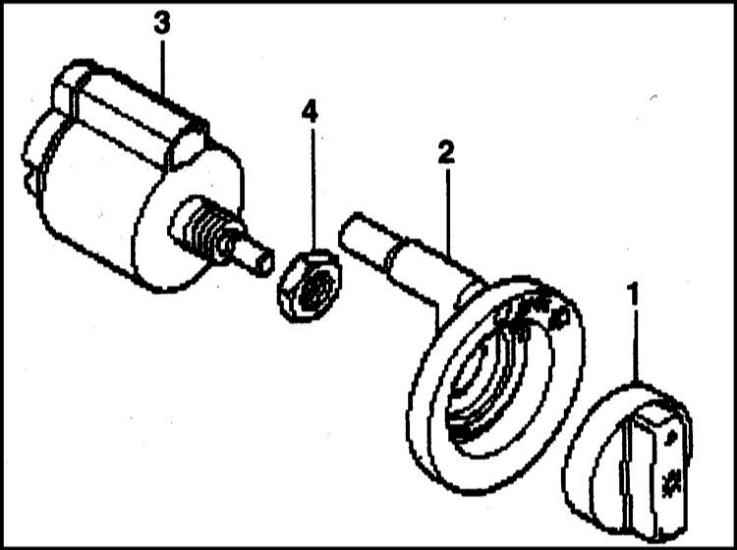

Пример: Выключатель света.

8. Снимите с выключателя света рукоятку (1).

9. Снимите рамку блока панели приборов, обратитесь к Разделу Снятие и установка блока панели приборов.
10. Отверните гайку (4) с оси выключателя.
11. Снимите диафрагму (2).
12. Расстыкуйте штекерное соединение.
13. Выдавите выключатель света (3) назад из рамки.
14. Установка выключателя производится в обратной последовательности.
15. Присоедините кабель массы к аккумуляторной батарее. Установите часы. Запрограммируйте станции радиоприемника.
