14.31. Снятие и установка выключателя сигналов поворота / стеклоочистителя

Выключатели сигналов поворота/ стеклоочистителя снимаются одинаково. Описание приводится на примере выключателя сигналов поворота.


 СНЯТИЕ

1. Опустите рулевую колонку полностью вниз и выдвиньте.

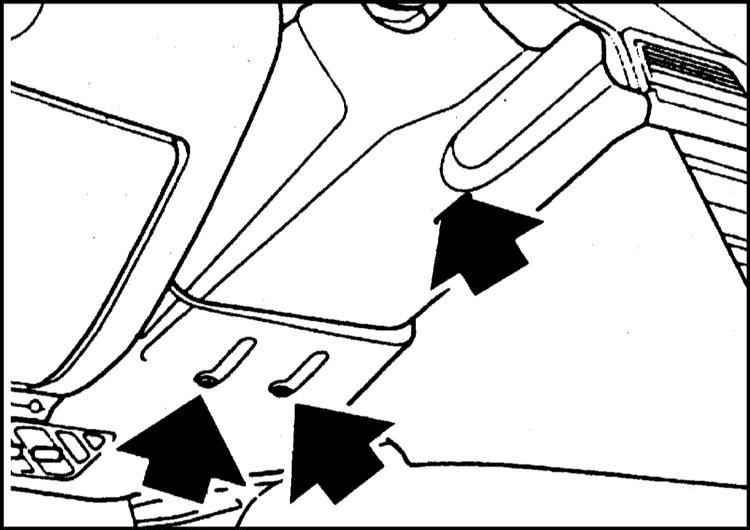

2. Выверните три винта крепления нижней облицовки рулевой колонки.

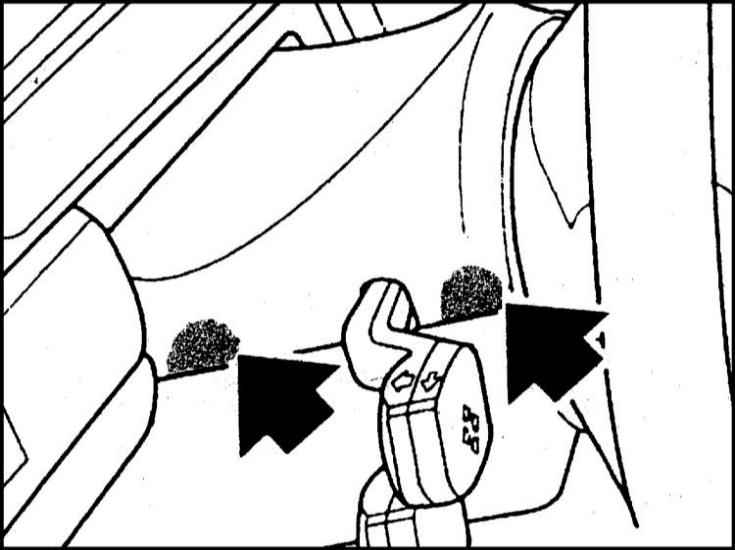

3. Надавите на верхнюю облицовку рулевой колонки с обеих сторон внутрь в месте, показанном на сопроводительной иллюстрации, и потяните нижнюю облицовку вниз.

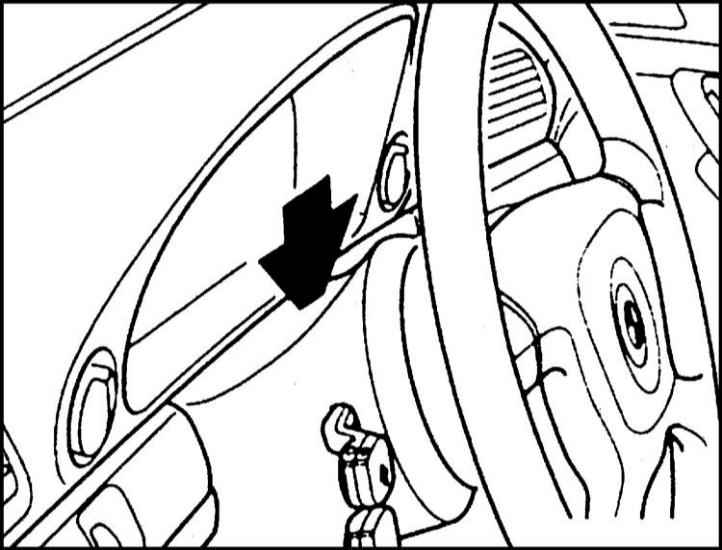

4. Выверните винт (стрелка на сопроводительной иллюстрации) и снимите верхнюю облицовку рулевой колонки.

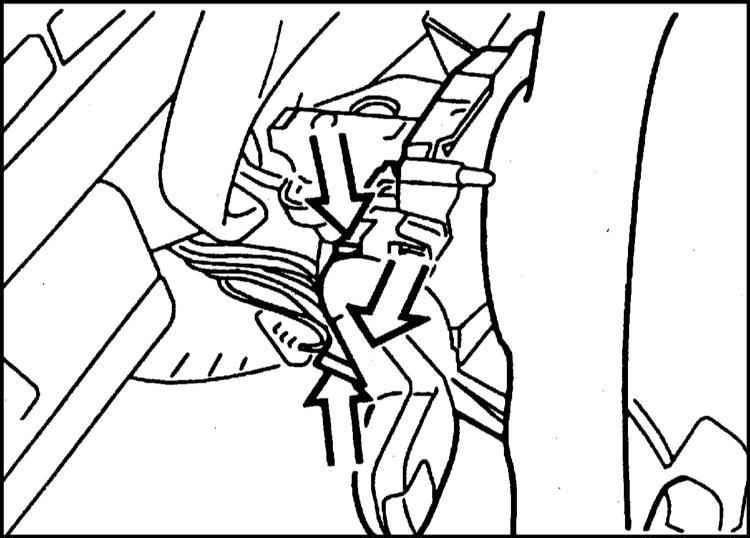

5. Сдавите скобы вверху и внизу и выньте выключатель.

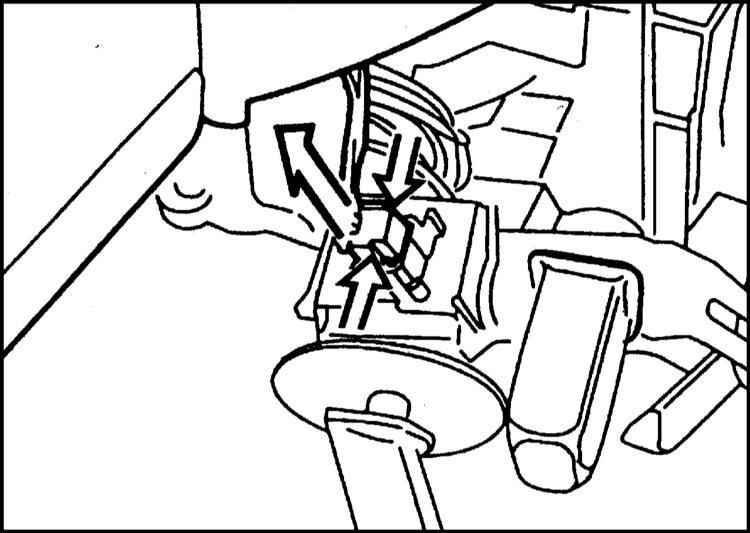

6. Сожмите скобы и расстыкуйте штекерное соединение.


 УСТАНОВКА

1. Состыкуйте штекерное соединение и зафиксируйте его.
2. Вставьте на место выключатель и зафиксируйте его.
3. Закрепите нижнюю облицовку рулевой колонки тремя винтами.
4. Если необходимо, замените гайку крепления верхней облицовки рулевой колонки.

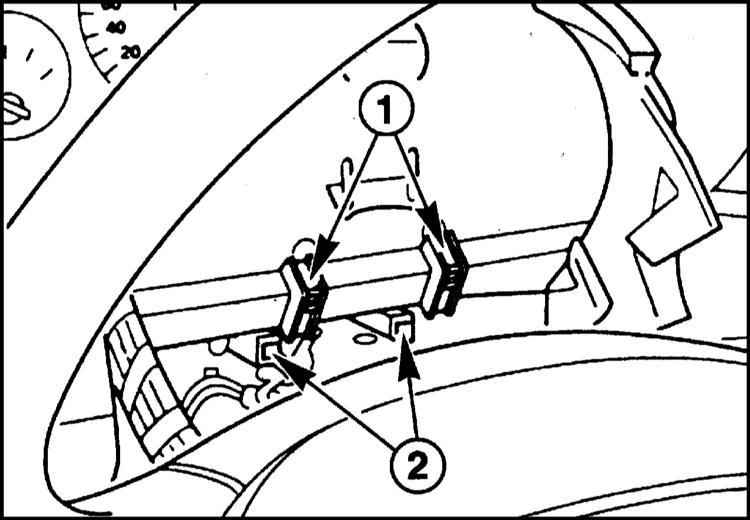

5. Установите верхнюю часть и зафиксируйте ее. При этом крючок (1) введите в приемные отверстия (2).

6. Нажмите на верхнюю часть боковины рулевого колеса вниз и зафиксируйте сбоку в нижней части.
7. Закрепите винтами верхнюю часть.
8. Установите рулевую колонку в нормальное положение.
