5.1.2. Снятие, установка и проверка термостата

Термостат при возрастании температуры двигателя подключает большой контур охлаждения. Если термостат вследствие повреждения остается закрытым, двигатель перегревается. Признаком этого является указатель температуры, находящийся в красном диапазоне. При этом охлаждающая жидкость остается холодной. Неисправный термостат после охлаждения жидкости может оставаться открытым. Признаком этого является невозможность достижения двигателем рабочей температуры или более медленный рост температуры охлаждающей жидкости, чем до сих пор, а зимой - падение мощности отопителя.

Если двигатель нагревается после небольшого пробега автомобиля, причиной может быть также загрязнение радиатора вследствие отложений извести.

Снятие

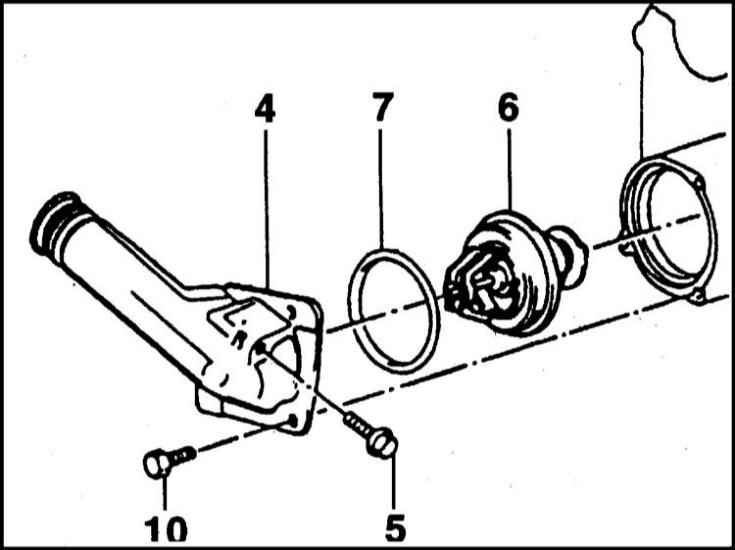

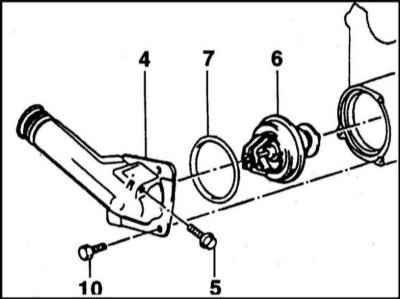

Модель 525tds

1 — корпус термостата
2 — болт вентиляции
3 — термостат

4 — уплотнительное кольцо
5 — болт

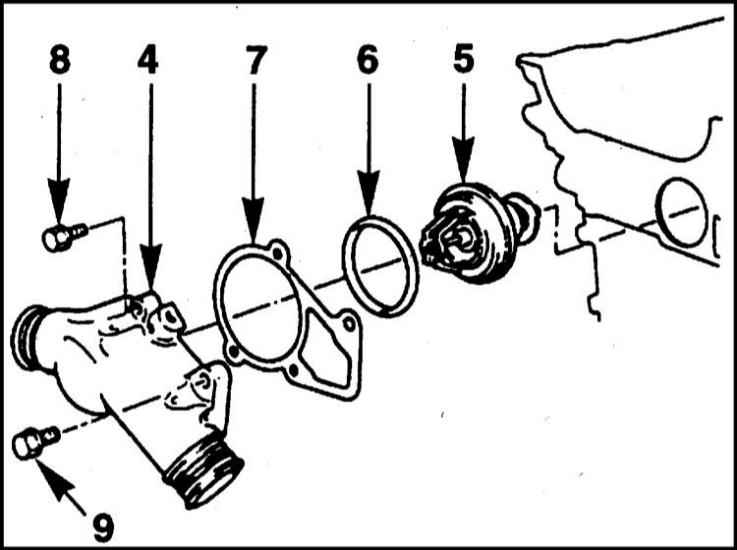

Модели 520i, 523i, 528i

1 — корпус термостата
2 — термостат
3 — уплотнительное кольцо

4 — уплотнение
5 — болт М6
6 — болт М8


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите вентилятор, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.
2. Слейте охлаждающую жидкость, обратитесь к Разделу Замена жидкости системы охлаждения. Проверка морозоустойчивости охладителя. Визуальная проверка системы охлаждения.
3. Отсоедините шланги от корпуса термостата (с передней стороны блока цилиндров). Для этого раскройте хомуты.

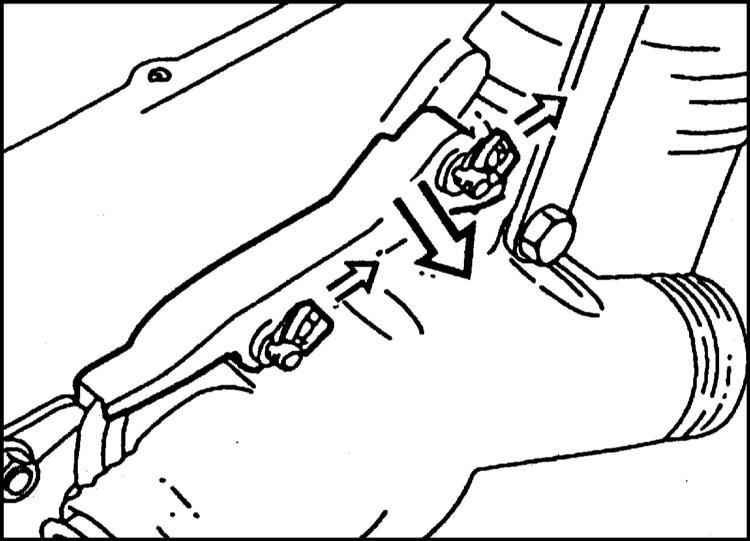

4. Модели 520i, 523i, 528i: Снимите с двигателя подъемные проушины. Отсоедините шахту кабеля у зажимов и снимите. Обратитесь к сопроводительной иллюстрации.

5. Отверните крышку термостата.

Болты крепления имеют различную длину, рекомендуется записать их длины.

6. Обратите внимание на положение термостата и выньте его.


 ПРОВЕРКА

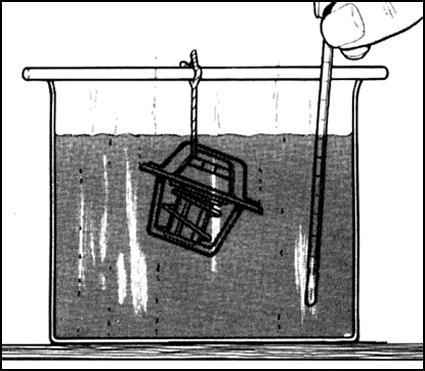

1. Нагрейте термостат в емкости с водой. При этом термостат не должен касаться стенок емкости. Температура измеряется соответствующим термометром. Обратитесь к сопроводительной иллюстрации.

2. При температуре около 88°С заслонка термостата начинает открываться. Начало открывания видно по термостату.
3. Проверьте, расширяется ли термостат и закрывается ли, а также совпадает ли начало открывания с установленным значением, указанным на термостате. При необходимости замените термостат.


 УСТАНОВКА

1. Очистите уплотнительные поверхности на корпусе и крышке.

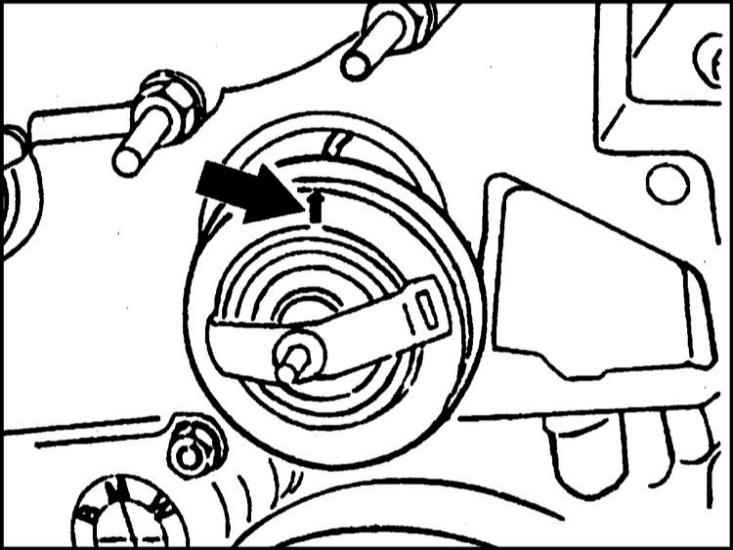

2. Модели 520i, 523i, 528i: Вставьте термостат в головку цилиндров так, чтобы стрелка показывала вверх. Обратитесь к сопроводительной иллюстрации.

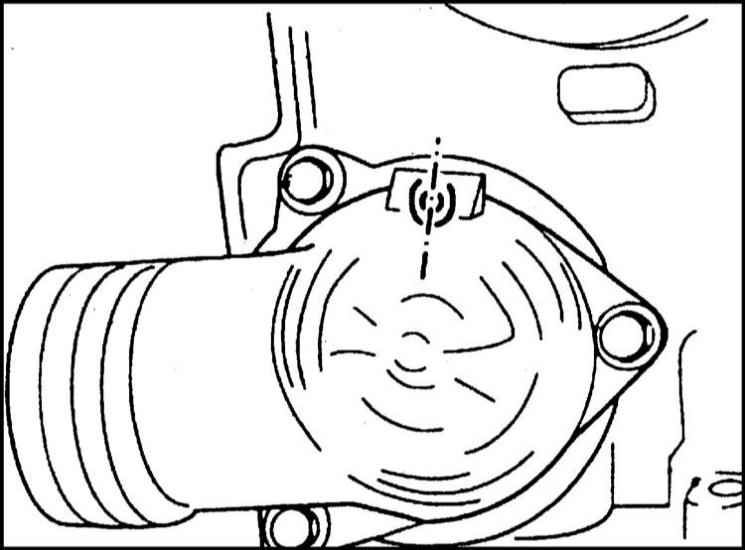

3. 525tds: Вставьте термостат так, чтобы вентиляционный клапан показывал наверх. Стрелка находится в пазу крышки. Обратитесь к сопроводительной иллюстрации.

4. Слегка смажьте уплотнительное кольцо термостата глицерином и установите его, обратитесь к иллюстрации в подразделе “Снятие”.
5. 520i, 523i, 528i: Бумажную прокладку необходимо обязательно устанавливать новую.
6. Установите корпус термостата и равномерно заверните болты крепления указанным в Спецификациях моментом.

Не затягивайте болты слишком сильно. Не забудьте установить грузоподъемные проушины у 6-цилиндрового двигателя.

Болты крепления проушины (М8) затяните моментом 20 Нм.

7. Закрепите шахту кабеля зажимами.
8. Установите вентилятор и крышку вентилятора.
9. Заполните систему жидкостью и удалите воздух, обратитесь к Разделу Замена жидкости системы охлаждения. Проверка морозоустойчивости охладителя. Визуальная проверка системы охлаждения.
10. Запустите и прогрейте двигатель так, чтобы вязкостной муфты подключила вентилятор. Проверьте, прогрелся ли радиатор в нижней части и проверьте герметичность корпуса термостата. При наличии негерметичности подтяните болты крепления.
