10.17. Снятие и установка выключателя стоп-сигнала

Выключатель стоп-сигнала расположен в районе ног у опоры педали тормоза. Он представляет собой бесконтактный электронный выключатель и практически не имеет износа.

СНЯТИЕ

1 Отверните болты крепления и снимите крышку в левой части района расположения ног, обратитесь к Снятие и установка облицовки передний части района ног.

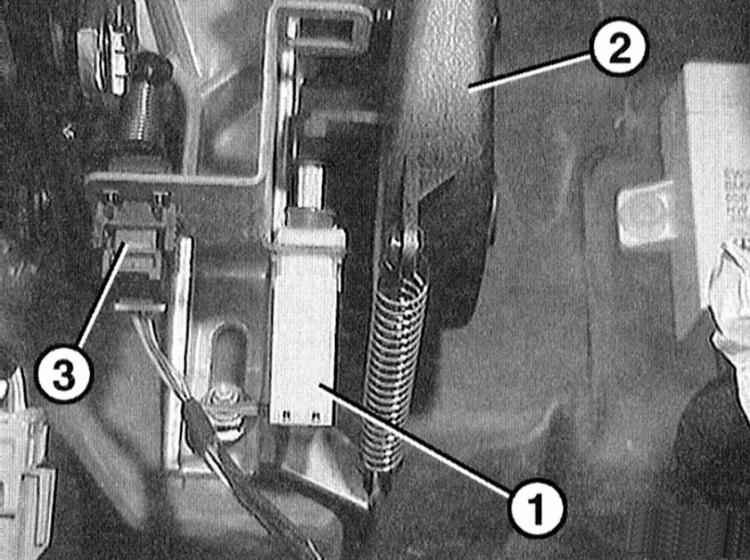

2 Расстыкуйте разъем у выключателя стоп-сигнала -1-, для этого сожмите фиксаторы. 2 – педель тормоза. 3 – выключатель сцепления.

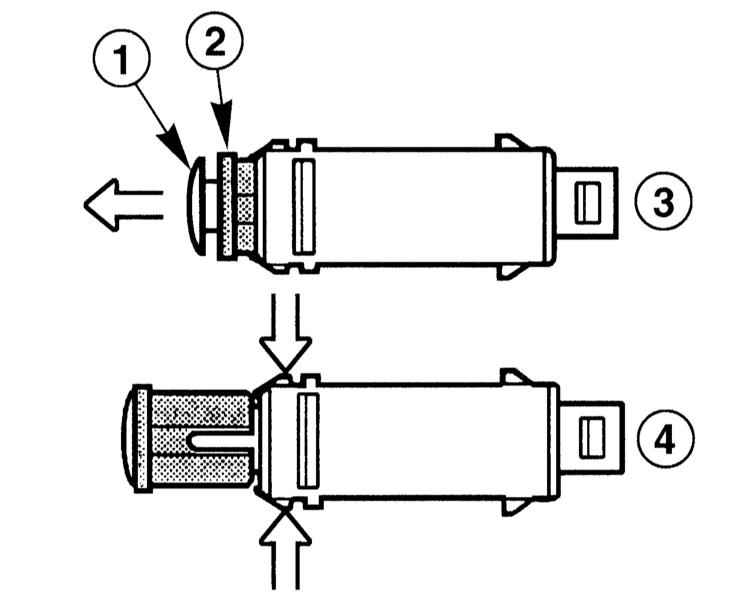

3 Выжмите педаль тормоза. Потяните толкатель -1- и гильзу -2- полностью вперед -3-.

4 В этом положении снимите стопорные зажимы -4- и выньте выключатель назад из держателя.

УСТАНОВКА

1 Вставьте выключатель с полностью вытянутой втулкой в опору педали и зафиксируйте.
2 Сместите красную стопорную втулку в сторону выключателя так, чтобы буртик втулки прилегал к опоре педали.
3 Состыкуйте разъем и зафиксируйте его.
4 Проверьте, загорается ли стоп-сигнал при выключенном зажигании и нажатой педали тормоза.
5 Установите на место крышку в районе расположения ног, обратитесь к Разделу Снятие и установка облицовки передний части района ног.
