13.2.8. Регулировка фар

Для безопасности движения большое значение имеет правильная регулировка фар. Точная регулировка фар возможна только с применением специального прибора. Поэтому здесь только показывается, где можно регулировать фары, и какие условия должны быть выполнены для правильной регулировки.

1 Давления воздуха в шинах должно соответствовать установленному значению.
2 Ненагруженный автомобиль должен иметь на месте водителя груз массой 75 кг.
3 Заполните топливный бак как минимум на 90%.
4 Установите автомобиль на ровной площадке.
5 Несколько раз сильно продавите переднюю часть автомобиля, чтобы подвеска приняла свое рабочее положение.
6 Установите регулятор дальности света на “0”.

У автомобилей с ксеноновыми лампами ближнего света (дополнительное оборудование) после включения света подождите не менее 30 с, чтобы настроилась автоматическая регулировка дальности света.

7 Фары разрешается регулировать только на ближнем свете. Наклон пучка света для нормальных фар составляет 10 см на 10 м длины.

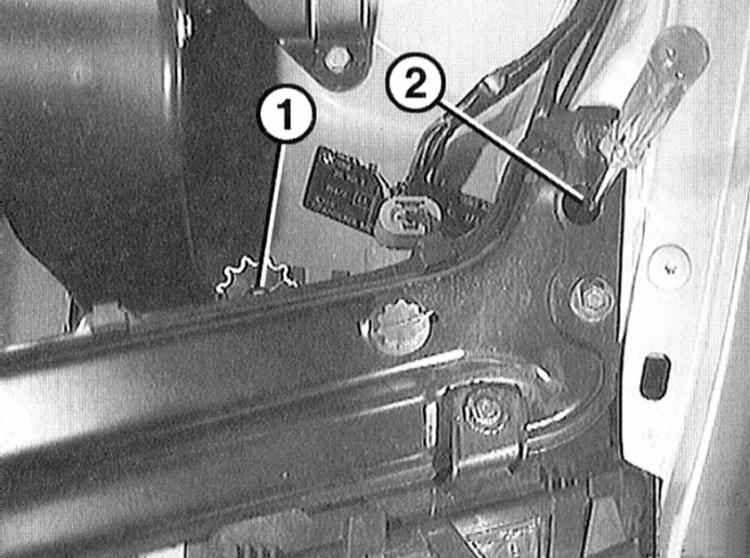

8 Отрегулируйте фары путем вращения регулировочных винтов -1- и/или
-2- .

1 регулировочный винт для регулировки в основном по вертикали
2 регулировочный винт для регулировки в основном по горизонтали

На иллюстрации показана левая фара, у правой фары регулировочные винты расположены зеркально. При вращении регулировочного винта пучок света перемещается всегда по вертикали и горизонтали. Однонаправленное расположение регулировочных винтов невозможно.

Наклон пучка света для противотуманной фары составляет 20 см на 10 м длины.
