2.4. Проверка уровней жидкостей

Ниже описаны процедуры проверки уровня жидкости, производимые через каждые 400 км пробега или еженедельно. Описание других проверок уровней жидкости можно найти далее в Разделах, посвященных специфическим процедурам обслуживания. Независимо от интервалов проверки по графику не допускайте, чтобы жидкость вытекала под автомобиль, такие утечки указывают на неисправность, которую следует устранять немедленно.


 ПРОВЕРКА



1 Жидкости являются неотъемлемой составной частью систем смазки, охлаждения, тормозной и системы омывания ветрового стекла. Ввиду постепенного расхода и/или загрязнения жидкостей в процессе нормальной эксплуатации автомобиля, их следует периодически заменять. Ознакомьтесь с Разделом “Типы и объемы применяемых смазок и жидкостей” в Спецификациях, прежде чем приступать к доливанию жидкости в какой-либо из перечисленных компонентов.

При любой проверке уровня жидкости автомобиль должен стоять на ровной поверхности.

Двигательное масло

2 Проверка уровня двигательного масла производится с помощью измерительного щупа, расположенного на боку двигателя (обратитесь к иллюстрациям двигательного отсека, приведенным в данной Главе, для определения его местоположения). Щуп проходит через металлическую трубку вниз, достигая дна поддона картера двигателя.
3 Измерение уровня двигательного масла производится перед запуском двигателя или не менее чем через 15 мин после его выключения.

Если приступить к измерению уровня двигательного масла сразу после выключения двигателя, часть масла останется в верхней части двигателя, что существенно отразится на точности показаний щупа.

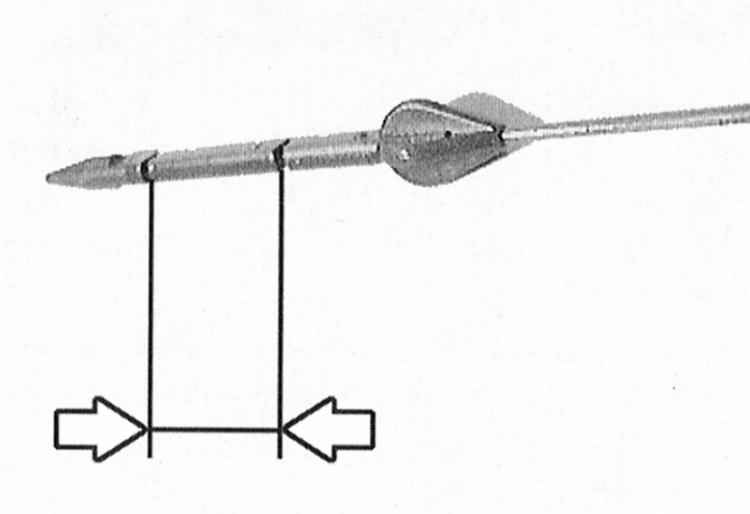

4 Извлеките щуп и насухо протрите его лезвие чистой ветошью или бумажным полотенцем. Введите щуп до конца обратно и вновь извлеките его. Высота смоченного маслом участка лезвия будет соответствовать уровню масла в двигателе. Этот уровень должен находиться между двумя метками на щупе.

5 Для подъема уровня масла от минимальной метки на щупе до максимальной требуется один литр масла. Не допускайте падения уровня ниже минимальной метки, т.к. масляное голодание может привести к повреждению двигателя. С другой стороны, переполнение двигателя маслом (доливание выше максимальной отметки) может явиться причиной замасливания свечей зажигания, утечек масла или выхода из строя сальников.

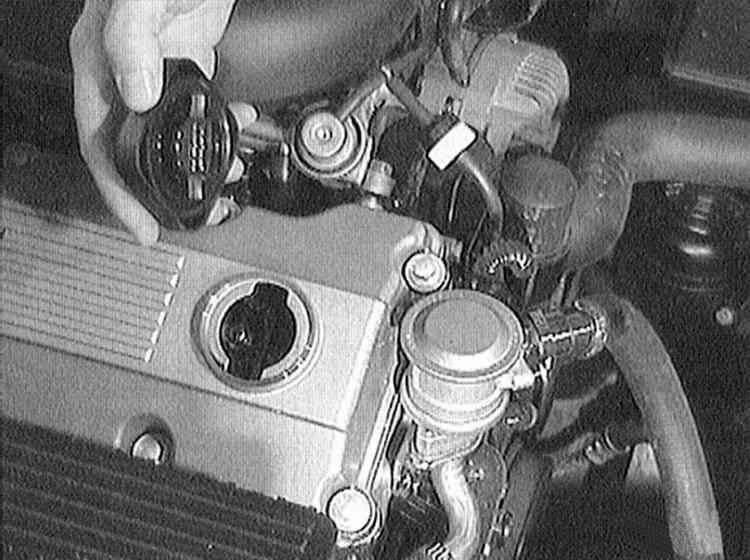

6 Для того, чтобы долить масла, отвинтите крышку горловины, расположенной на крышке головки цилиндров. После доливания масла подождите несколько минут, чтобы уровень масла стабилизировался,затем вытащите щуп и снова проверьте уровень. Если требуется, долейте еще масла. Закройте крышку горловины и затяните ее рукой.

7 Проверка уровня масла является важной профилактической процедурой. Двигатель не должен потреблять более 0.7 л масла на 1.000 км пробега. Постоянное падение уровня масла указывает либо на наличие его утечек через поврежденные сальники или ослабшие соединения, либо на его выжигание (внутренние утечки через изношенные поршневые кольца или через направляющие втулки клапанов). Кроме того, следует обращать внимание и на состояние самого масла. Если масло имеет молочный цвет или в его составе можно заметить капли воды, это указывает на возможное нарушение герметичности прокладки головки цилиндров или наличие трещины в головке или блоке цилиндров. В этом случае двигатель следует отремонтировать немедленно. Каждый раз при измерении уровня масла перед протиркой лезвия щупа проведите по нему большим и указательным пальцами руки. Если при этом будут обнаружены налипшие на щуп частицы грязи или металлические частицы, масло следует заменить (обратитесь к Разделу Замена двигательного масла и масляного фильтра).

Охладитель двигателя

Не допускайте попадания антифриза на Вашу кожу или на окрашенные поверхности автомобиля. Если это все же произошло, немедленно смойте антифриз обильным количеством воды. Антифриз крайне токсичен в случае попадании в организм. Никогда не оставляйте его без присмотра в открытом контейнере или пролитым на пол; детей или животных может привлечь его сладкий запах и они могут выпить его. Договаривайтесь с местными властями об уничтожении использованного антифриза.

8 Все автомобили, рассматриваемые в данном Руководстве, оборудованы системой охлаждения с избыточным давлением компенсационного типа. Расширительный бачок (или резервуар охладителя) расположен в двигательном отсеке и соединен с радиатором. По мере разогрева двигателя в процессе его работы расширяющийся охладитель заполняет бачок. При остывании двигателя охладитель автоматически поступает обратно в систему охлаждения, что обеспечивает поддержание постоянного значения его уровня.

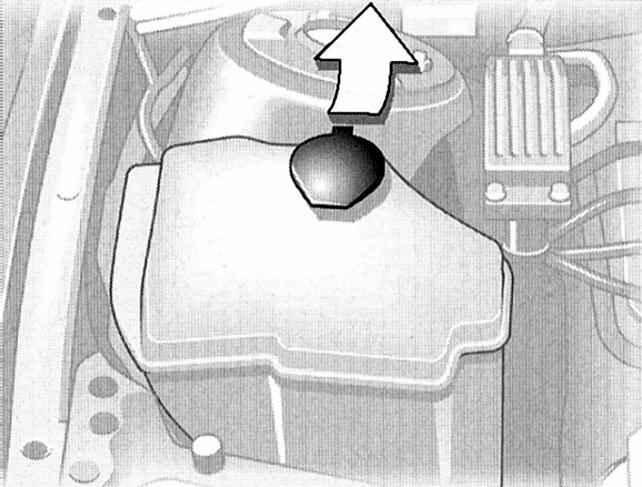

9 Проверка уровня охладителя должна производиться регулярно. Отверните пробку на расширительном бачке. Уровень жидкости нормальный, если на холодном двигателе (температура охлаждающей жидкости +20°С) верхний край красного поплавка находится на одной высоте с краем патрубком для заполнения. Если уровень жидкости лежит ниже, следует долить жидкость. Доливать охлаждающую жидкость следует только на холодном двигателе, чтобы исключить его повреждение.

Не снимайте крышку заливной горловины расширительного бачка или крышку радиатора для проверки уровня охладителя до полного остывания двигателя! Уровень в резервуаре колеблется в зависимости от температуры двигателя.

10 Прогоните автомобиль и снова измерьте уровень охладителя. Если до нужного уровня требуется долить лишь небольшое количество охладителя, то для этого можно использовать чистую воду. Однако частые добавления воды разбавят антифриз. Для того, чтобы обеспечить нормальное соотношение антифриза и воды, всегда доливайте до нужного уровня требуемой смесью.
11 Если уровень охладителя падает регулярно, то в системе возможно наличие утечки. Осмотрите радиатор, шланги, крышку горловины, пробки слива и водяной насос. Если никаких утечек не обнаружено, произведите проверку герметичности крышки расширительного бачка и радиатора на СТО BMW.
12 Если Вам нужно снять крышку, подождите, пока двигатель полностью остынет, затем оберните кусок толстой ветоши вокруг крышки и отверните ее до первого упора. Если при этом из-под крышки начнет вырываться пар или охладитель, дайте двигателю еще немного остыть, и лишь затем снимите крышку.
13 Необходимо также проверять состояние охладителя. Он должен быть относительно чистым. Если жидкость имеет бурый или ржавый цвет, ее необходимо слить, промыть систему и заполнить ее новой смесью. Даже если охладитель выглядит нормально, входящие в его состав ингибиторы коррозии со временем теряют свою эффективность, поэтому его следует заменять через определенные промежутки времени.

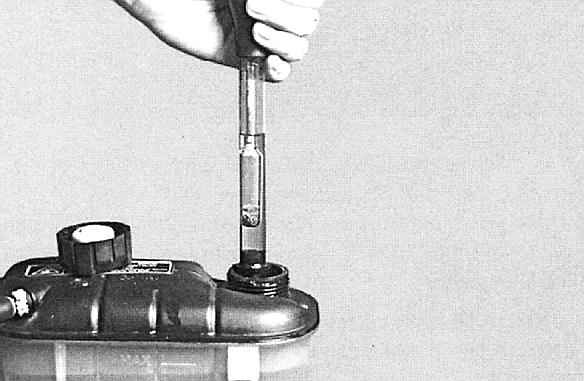

14 Для проверки морозоустойчивости охлаждающей жидкости необходимо использовать ареометр (обратитесь также к Разделу Проверка функционирования системы охлаждения и морозоустойчивости охлаждающей жидкости). Наберите охлаждающую жидкость с помощью груши и снимите показание поплавка. Для обеспечения морозоустойчивости до температуры –35°С объемное соотношение воды и антифриза составляет 1 : 1. При необходимости добавьте антифриз согласно Спецификациям.

15 Закройте пробку расширительного бачка и сделав пробную поездку снова проверьте концентрацию антифриза.

Излишне высокая концентрация антифриза ведет к снижению эффекта защитного действия и охлаждающих свойств жидкости. Это проявляется при концентрации антифриза около 60%.

Тормозная жидкость и жидкость сцепления

Понижение уровня тормозной жидкости ниже отметки MIN индицируется водителю на приборной доске. Тем не менее, рекомендуется регулярно осматривать резервуар.

Тормозная жидкость может причинить вред Вашим глазам и повредить окрашенные поверхности автомобиля, поэтому будьте крайне осторожны при обращении с ней. Не пользуйтесь тормозной жидкостью, которая долгое время стояла открытой, или которой больше одного года. Тормозная жидкость имеет свойство поглощать влагу из воздуха, что может привести к опасной потере эффективности тормозной системы. Используйте только рекомендованный тип тормозной жидкости. Смешивание различных типов жидкости (таких как DOT 3 или 4 и DOT 5) может привести к отказу тормозной системы.

16 Главный цилиндр тормозной системы установлен в заднем левом углу двигательного отсека.

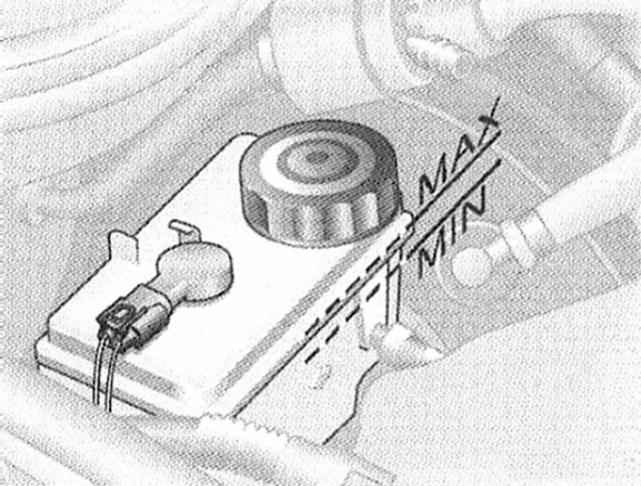

17 Уровень жидкости проверяется визуально, по меткам на пластиковом резервуаре, установленном на главном цилиндре. Уровень жидкости должен быть между метками “MAX” и “MIN”. Если уровень ниже допустимого, сначала протрите верх резервуара и крышку чистой ветошью, чтобы предотвратить попадание грязи в систему после снятия крышки. Долейте до нужного уровня рекомендованной жидкостью, но не переливайте.
18 Пока снята крышка резервуара, проверьте жидкость и резервуар главного цилиндра на наличие загрязнений. Если в нем присутствуют частицы ржавчины, грязи или капли воды, жидкость из системы следует слить и залить новую.
19 После дополнения резервуара до нужного уровня удостоверьтесь, что крышка установлена ровно, во избежание утечек жидкости и/или попадания грязи.
20 Уровень жидкости в главном цилиндре будет слегка падать в результате изнашивания фрикционных накладок тормозных колодок. Нет необходимости доливать ее до тех пор, пока уровень остается возле метки “MIN”; он поднимется после замены накладок. Очень низкий уровень может указывать на износ тормозных колодок. Проверьте их на наличие износа (обратитесь к Разделу Смазывание петель и замков дверей).
21 Если уровень тормозной жидкости постоянно падает, немедленно проверьте всю систему на наличие утечек. Обследуйте тормозные линии, шланги и штуцерные соединения, вместе с суппортами, колесными цилиндрами и главным цилиндром (обратитесь к Разделу Проверки тормозной системы).

22 Если при проверке уровня жидкости резервуар окажется пуст или почти пуст, тормозная система или система сцепления должна быть проверена на наличие утечек и прокачана).

Жидкость омывателя ветрового стекла

23 Жидкость для омывания ветрового стекла находится в пластиковом резервуаре с правой стороны двигательного отсека. Вместимость резервуара указана в Спецификациях.
24 В районах с умеренным климатом систему можно заправить обычной водой, но рекомендуется добавлять в воду средство для мытья стекол с растворителем восковых консервантов. Резервуар должен заполняться не более, чем на две трети, чтобы оставалось свободное пространство на случай расширения воды при замерзании. В районах с холодными климатическими условиями следует использовать специальный антифриз для системы омывания ветрового стекла, снижающий точку замерзания жидкости, который можно приобрести в любом магазине автомобильных аксессуаров. Обычно он продается в концентрированном или готовом виде. Если Вы приобрели концентрированный антифриз, смешайте его с водой в соответствии с инструкцией производителя на упаковке.

Не используйте антифриз системы охлаждения - он повредит окрашенные поверхности автомобиля.

Жидкость гидроусилителя руля

25 По поводу проверки уровня жидкости гидроусилителя обратитесь к Разделу Проверка уровня жидкости системы гидроусиления руля.
