10.10.10. Замена блока управления наружным освещением и освещением приборов

Вам потребуется отвертка с плоским лезвием.
Замена блока управления наружным освещением и освещением приборов
Замена блока управления наружным освещением и освещением приборов

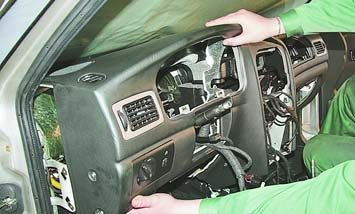

1. Снимите панель приборов с мест крепления так, чтобы получить доступ к блоку наружного освещения и освещения приборов с внутренней стороны панели приборов (см. «Снятие, разборка и установка панели приборов»).

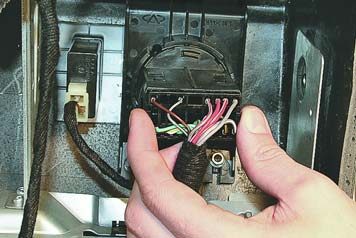

2. Сожмите фиксаторы колодки жгута проводов панели приборов...
Замена блока управления наружным освещением и освещением приборов
Замена блока управления наружным освещением и освещением приборов

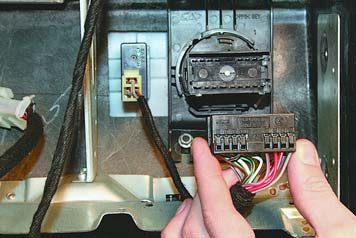

3. ...и отсоедините колодку от разъема блока управления наружным освещением.

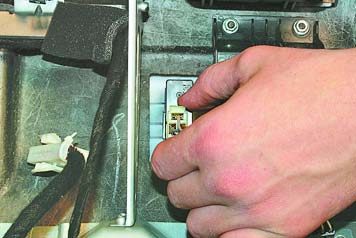

4. Нажмите на фиксатор...
Замена блока управления наружным освещением и освещением приборов
Замена блока управления наружным освещением и освещением приборов

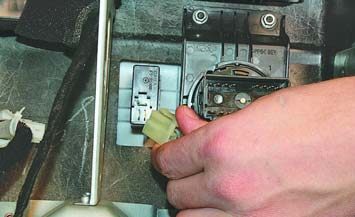

5. ...и отсоедините колодку жгута проводов от регулятора освещения приборов.

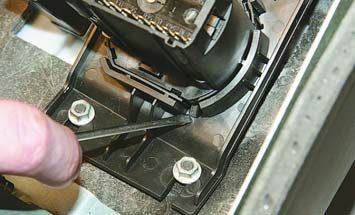

6. Аккуратно сожмите два фиксатора...
Замена блока управления наружным освещением и освещением приборов

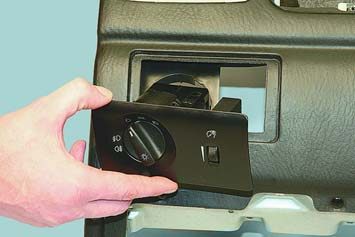

7. ...и извлеките блок из кронштейна панели приборов.
8. Установите блок управления наружным освещением и освещением приборов в порядке, обратном снятию.
9. Установите панель приборов.
