10.10.11. Замена подрулевых переключателей

Вам потребуются: отвертка с крестообразным лезвием, бокорезы.

1. Отсоедините провод клеммы «минус» от аккумуляторной батареи.

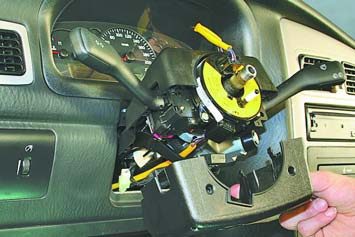

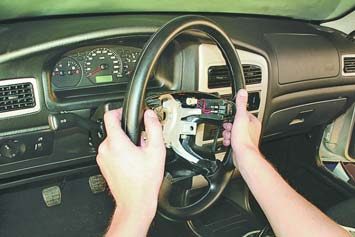

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).	3. Снимите кожухи рулевой колонки (см. «Снятие и установка кожухов рулевой колонки»).

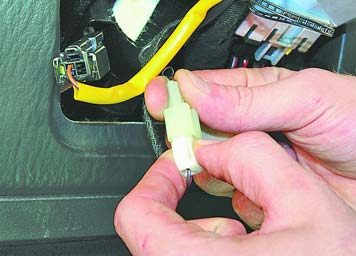

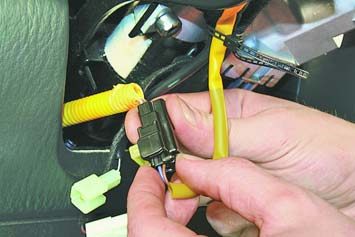

4. Нажмите на фиксатор и разъедините колодку жгута проводов звукового сигнала.	5. Поднимите вверх предохранитель колодки жгута проводов подушки безопасности.

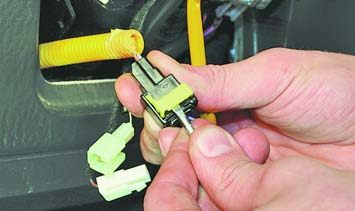

6. Нажмите на фиксатор...	7. ...и разъедините колодку жгута проводов подушки безопасности.

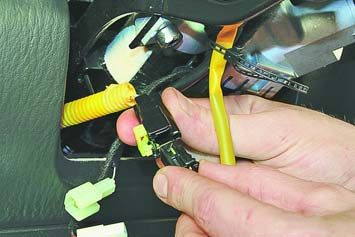

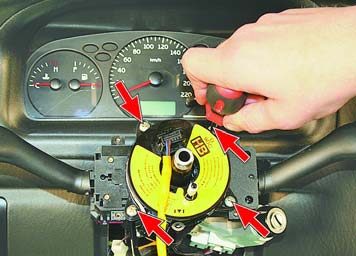

8. Перекусите хомут.	9. Выверните четыре винта крепления соединительного диска звуковых сигналов и подушки безопасности, снимите диск с рулевой колонки.

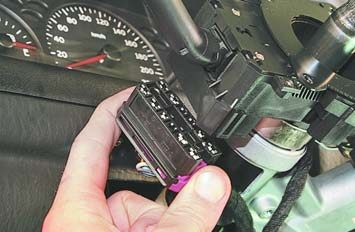

10. Отсоедините колодки жгута проводов от разъема выключателя указателей поворота и переключателя ближнего/дальнего света...	11. ...и от разъема переключателя очистителя и омывателя ветрового стекла.

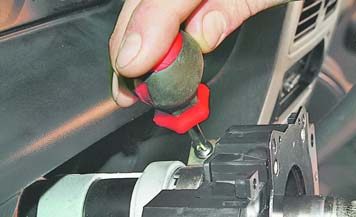

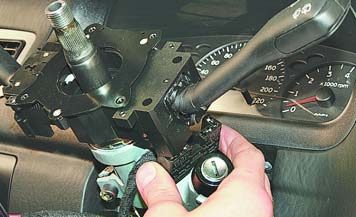

12. Выверните винт крепления подрулевых переключателей...	13. ...и снимите переключатели с рулевой колонки.

14. Установите снятые детали в порядке, обратном снятию.
