10.11.3. Снятие, разборка и установка очистителя ветрового стекла

Вам потребуются: ключ «на 10», торцовая головка «на 13», отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

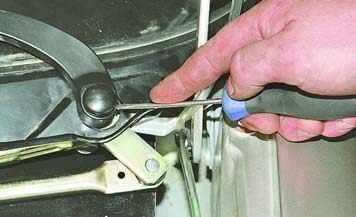

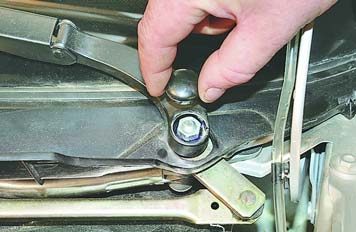

2. Подденьте отверткой декоративные заглушки гаек рычагов щеток стеклоочистителя...	3. ...и снимите заглушки.

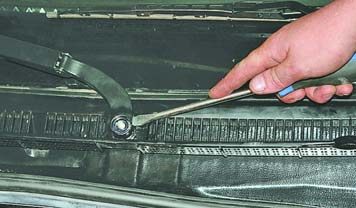

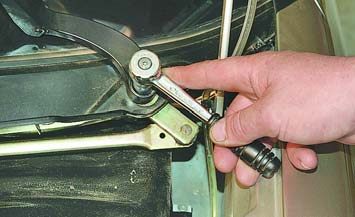

4. Торцовой головкой «на 13» отверните гайки крепления рычагов.	5. Поддев отверткой, сдвиньте рычаги со шлицев...

Снятие, разборка и установка очистителя ветрового стекла

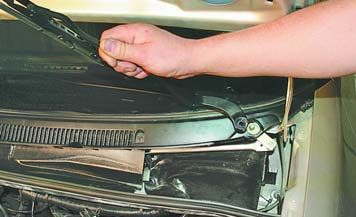

6. ...и снимите рычаги вместе со щетками.

7. Снимите решетку и облицовку короба воздухопритока (см. «Снятие и установка решетки и облицовки короба воздухопритока»).

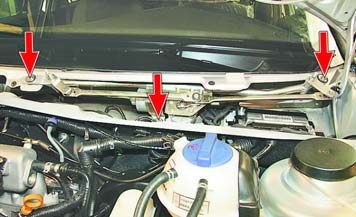

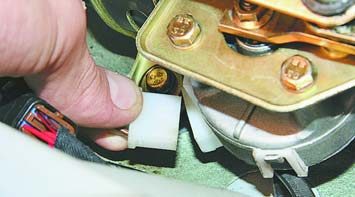

8. Отожмите фиксатор и отсоедините колодку жгута проводов от разъема моторедуктора стеклоочистителя.	9. Ключом «на 10» выверните три болта крепления стеклоочистителя к кузову...

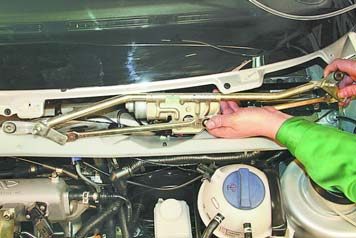

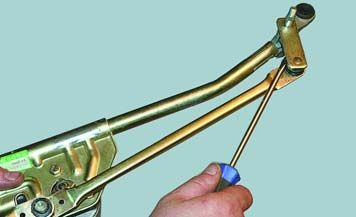

10. ...и снимите стеклоочиститель.	11. Подденьте отверткой и снимите тяги стеклоочистителя с шаровых шарниров кривошипов.

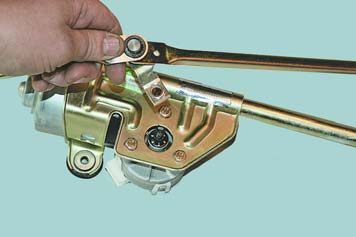

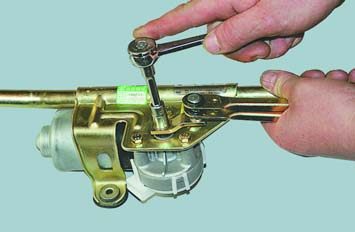

12. Ключом «на 10» отверните гайку крепления...	13. ...и, запомнив положение, в котором кривошип устанавливается на вал моторедуктора, снимите кривошип с вала.

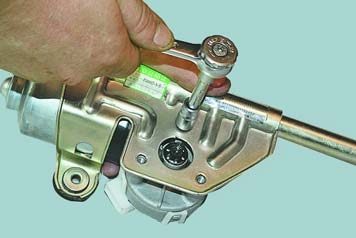

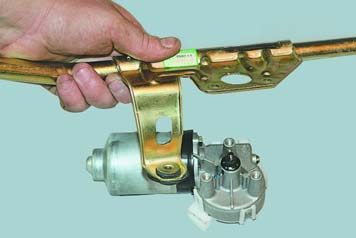

14. Ключом «на 10» выверните три болта крепления моторедуктора...	15. ...и снимите моторедуктор с кронштейна стеклоочистителя.

Примечание

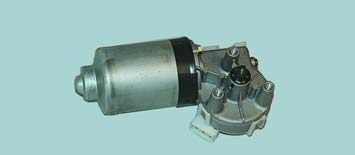

Так выглядит моторедуктор стеклоочистителя, снятый с кронштейна крепления.

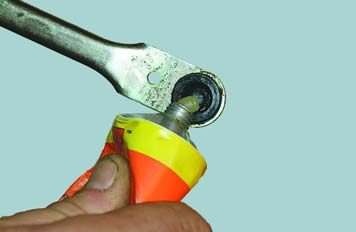

16. Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя.

17. Соберите и установите стеклоочиститель в порядке, обратном снятию.
