10.14.4. Замена дополнительного резистора отопителя

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите панель приборов (см. «Снятие, разборка и установка панели приборов»).

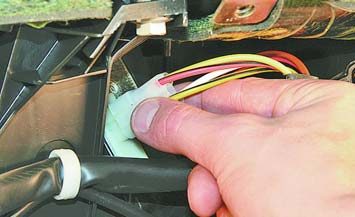

3. Отожмите фиксатор колодки жгута проводов...	4. ...и отсоедините колодку от разъема резистора.

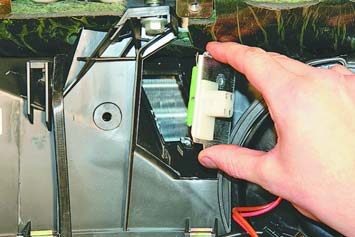

5. Выверните винт крепления...	6. ...и снимите дополнительный резистор отопителя.

Примечание

Замена дополнительного резистора отопителя

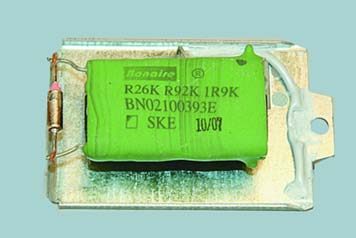

Обратите внимание на маркировку дополнительного резистора, чтобы при замене приобрести точно такой же.

7. Установите дополнительный резистор в порядке, обратном снятию.
