10.16. Снятие и установка патрона прикуривателя

Вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

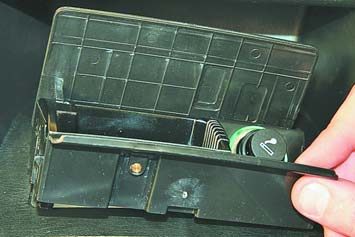

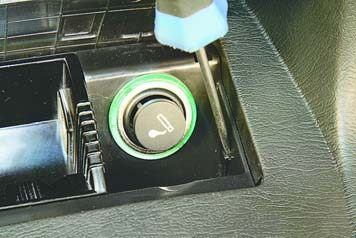

2. Откройте крышку пепельницы, отверткой отожмите фиксатор пепельницы...	3. ...и извлеките из облицовки тоннеля пола.

4. Отсоедините колодки жгута проводов от прикуривателя и патрона его подсветки.

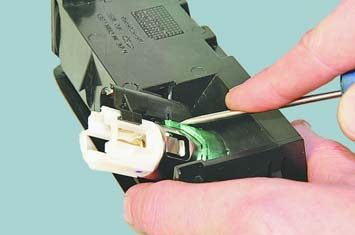

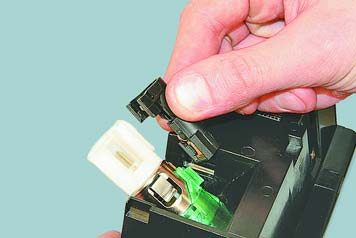

5. Отжав фиксаторы...	6. ...снимите патрон подсветки прикуривателя.

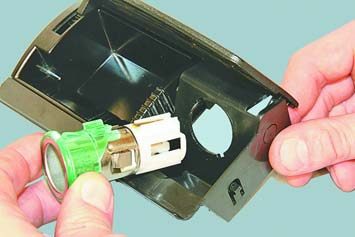

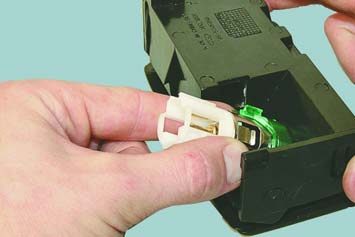

7. Поверните патрон прикуривателя так, чтобы его выступы совпали с вырезами в корпусе пепельницы...	8. ...и снимите патрон прикуривателя.

Примечание

Снятие и установка патрона прикуривателя

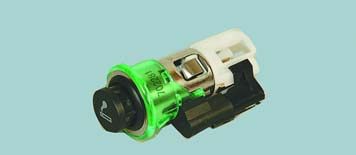

Так выглядит прикуриватель в сборе.

9. Установите патрон прикуривателя и пепельницу в порядке, обратном снятию.
