10.18. Замена выключателей панели приборов

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

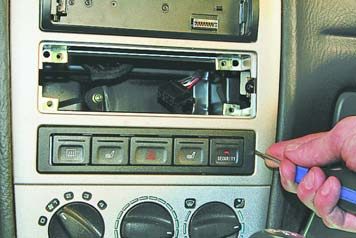

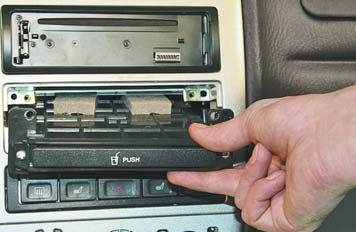

2. Извлеките из панели приборов подстаканник (см. «Снятие, разборка и установка панели приборов»).	3. Подденьте отверткой...

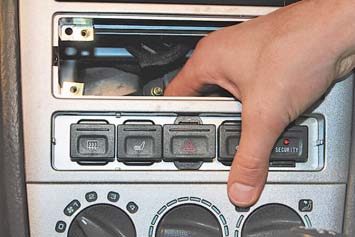

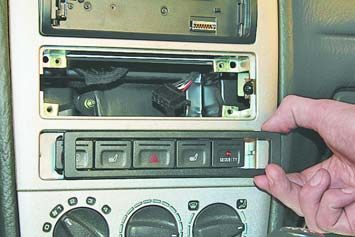

4. ...и снимите облицовку блока выключателей.	5. Сожмите фиксаторы выключателя...

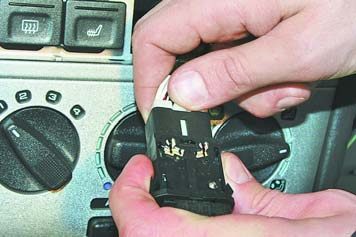

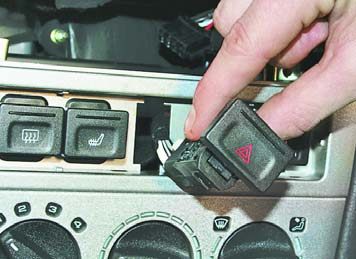

6. ...и извлеките выключатель из облицовки панели приборов.	7. Нажмите на фиксатор...

8. ...и отсоедините от выключателя колодку жгута проводов.

9. Остальные выключатели снимайте аналогично.

10. Установите детали в порядке, обратном снятию.
