10.3.1. Расположение предохранителей и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с левой стороны, в подкапотном пространстве – рядом с аккумуляторной батареей и на брызговиках двигателя.

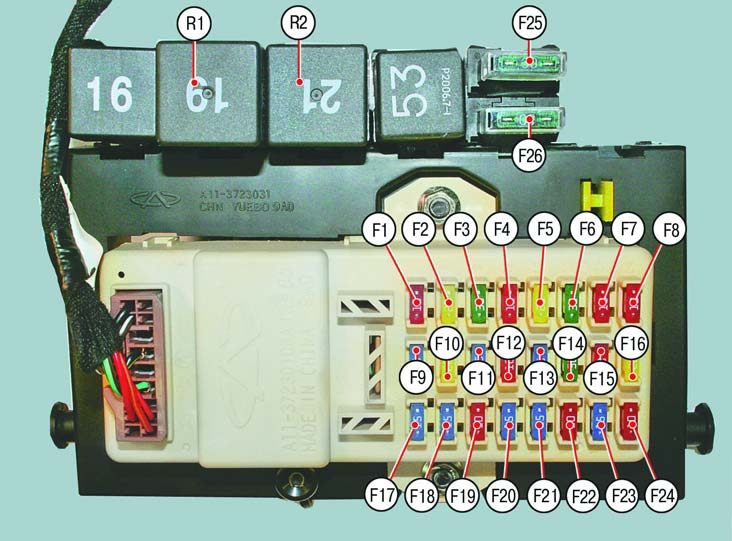

Рис. 10.1. Реле и предохранители в монтажном блоке, расположенном в салоне

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1.

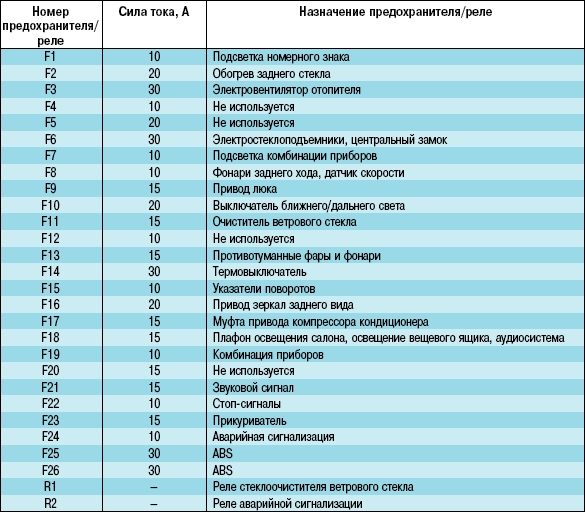

Таблица 10.1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне

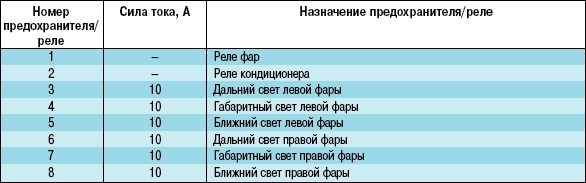

Таблица 10.2 Назначение предохранителей и реле, установленных в подкапотном пространстве на правом брызговике

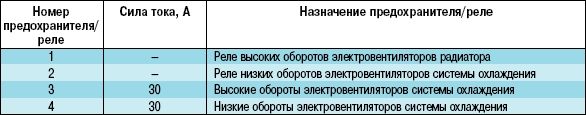

Таблица 10.3 Назначение предохранителей и реле, установленных в подкапотном пространстве на левом брызговике

Таблица 10.4 Назначение силовых предохранителей
