10.9.2. Снятие и установка катушки зажигания

Вам потребуется ключ «на 8».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

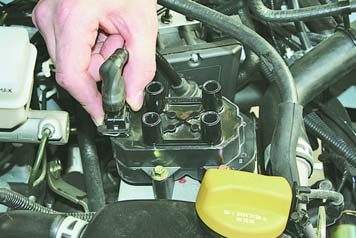

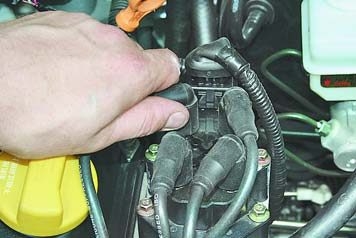

2. Отсоедините от катушки зажигания наконечники высоковольтных проводов.	3. Нажмите на пружинный фиксатор колодки жгута проводов...

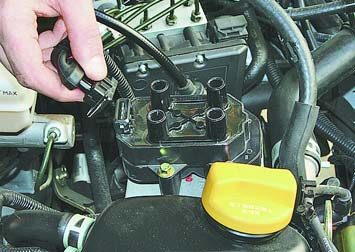

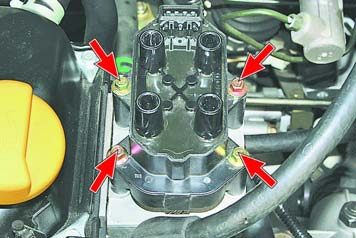

4. ...и отсоедините колодку от разъема катушки зажигания.	5. Выверните четыре болта крепления катушки зажигания...

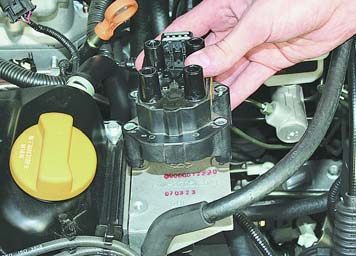

6. ...и снимите катушку с кронштейна.

7. Установите катушку зажигания в порядке, обратном снятию.
