10.9.3. Проверка катушки зажигания

Вам потребуется тестер.
1. Снимите катушку зажигания с автомобиля (см. «Снятие и установка катушки зажигания»).
Проверка катушки зажигания

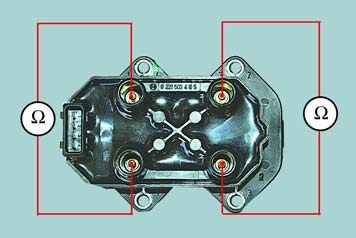

2. Измерьте сопротивление вторичных обмоток катушки зажигания, подключив выводы тестера к первому и четвертому, а затем к второму и третьему высоковольтным выводам. Сопротивление вторичных обмоток при 21–27 °С должно составлять около 11,5–13,5 кОм.
3. Если сопротивление хотя бы одной вторичной обмотки сильно отличается от указанного значения, замените катушку зажигания.
Проверка катушки зажигания

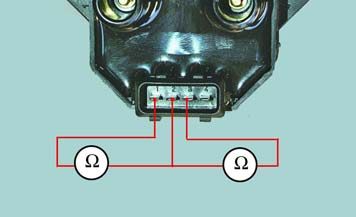

4. Измерьте сопротивление первичных обмоток катушки зажигания, подключив выводы тестера к первому и второму, а затем к второму и третьему выводам. Сопротивление вторичных обмоток при 21–27 °С должно составлять около 0,51–0,61 Ом.
5. Если сопротивление хотя бы одной первичной обмотки сильно отличается от указанного значения, замените катушку зажигания.
