11.13. Снятие и установка облицовки тоннеля пола

Облицовка тоннеля пола состоит из двух частей: передней и задней.
Вам потребуется отвертка с крестообразным лезвием.
1. Извлеките заднюю пепельницу, установленную в торце задней облицовки тоннеля пола между передними сиденьями.
Снятие и установка облицовки тоннеля пола
Снятие и установка облицовки тоннеля пола

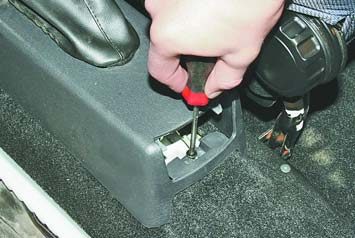

2. Выверните один винт крепления задней части облицовки тоннеля пола.

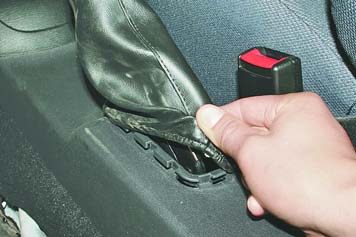

3. Снимите чехол рычага стояночного тормоза с задней облицовки тоннеля пола...
Снятие и установка облицовки тоннеля пола
Снятие и установка облицовки тоннеля пола

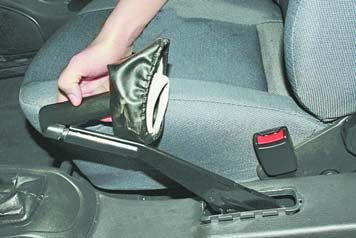

4. ...и, потянув за рукоятку рычага, снимите ее в сборе с чехлом.
5. Поднимите вверх рычаг стояночного тормоза, сдвиньте немного заднюю часть облицовки назад, выводя ее из зацепления с передней частью...
Снятие и установка облицовки тоннеля пола
Снятие и установка облицовки тоннеля пола

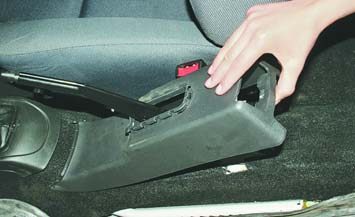

6. ...и снимите ее, переместив вверх и вперед по рычагу стояночного тормоза.

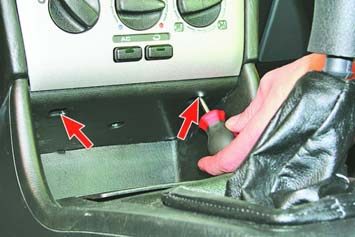

7. Выверните два винта крепления передней части облицовки тоннеля пола к консоли панели приборов.
Снятие и установка облицовки тоннеля пола
Снятие и установка облицовки тоннеля пола

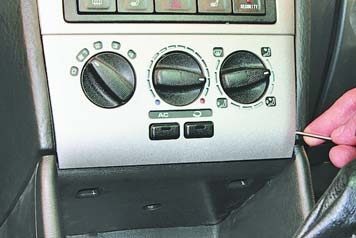

8. Поддев отверткой накладку блока управления системой отопления (кондиционирования) и вентиляции салона...

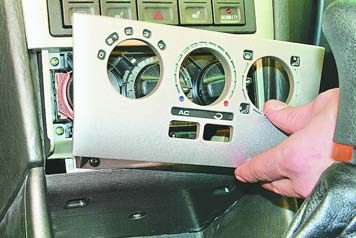

9. ...снимите накладку.
Снятие и установка облицовки тоннеля пола

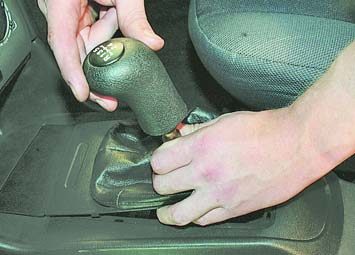

10. Отверните рукоятку рычага управления коробкой передач и снимите ее.
11. Извлеките из передней части облицовки тоннеля пола рамку чехла рычага управления коробкой передач, преодолевая усилие ее фиксаторов.
Снятие и установка облицовки тоннеля пола

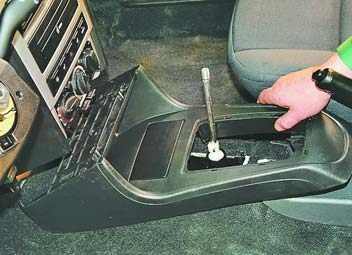

12. Снимите переднюю часть облицовки тоннеля пола, преодолевая упругое сопротивление держателей, расположенных с задней стороны.
13. Установите детали облицовки тоннеля пола в порядке, обратном снятию.
