11.14.6. Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

Вам потребуются: ключ TORX T30, отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

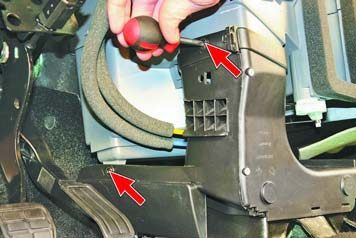

4. Выверните два винта крепления распределителя подачи воздуха с левой стороны...

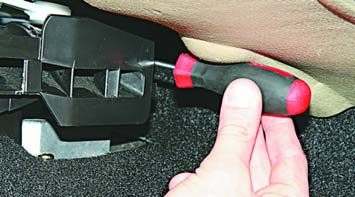

5. ...один винт крепления с правой стороны...
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

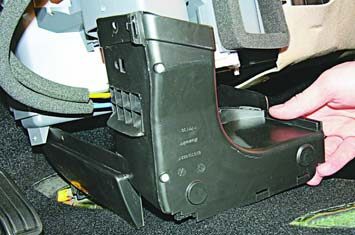

6. ...и снимите распределитель подачи воздуха.

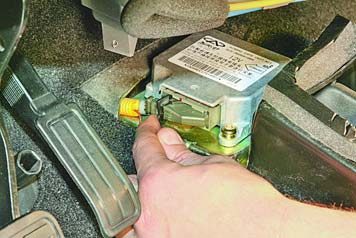

7. Откиньте фиксатор колодки жгута проводов электронного блока управления...
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

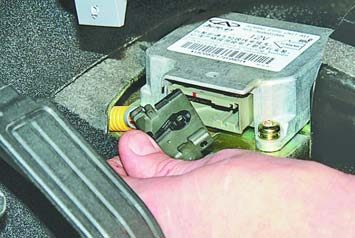

8. ...и отсоедините колодку от вывода блока.

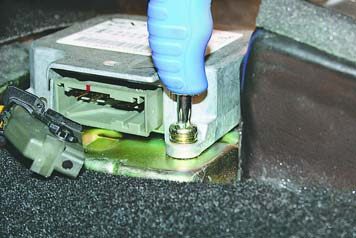

9. Выверните один винт крепления блока с левой стороны...
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

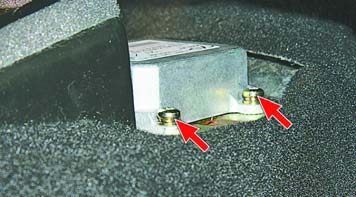

10. ...два винта с правой стороны и снимите блок управления.

Примечание
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

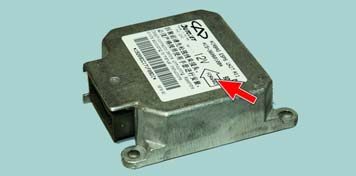

Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой. Блок управления может быть установлен на автомобиль только в одном положении: стрелка на корпусе блока должна быть направлена вперед по направлению движения автомобиля.

11. Установите электронный блок управления системой пассивной безопасности и все снятые детали в обратном порядке.
