11.18.2. Снятие и установка блока управления системой отопления и кондиционирования

Вам потребуются: отвертки с плоским и крестообразным лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка блока управления системой отопления и кондиционирования
Снятие и установка блока управления системой отопления и кондиционирования

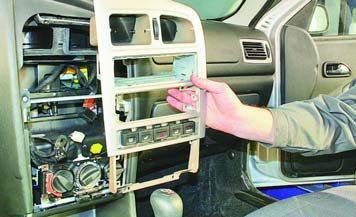

2. Снимите накладку центральной консоли (см. «Снятие, разборка и установка панели приборов»).

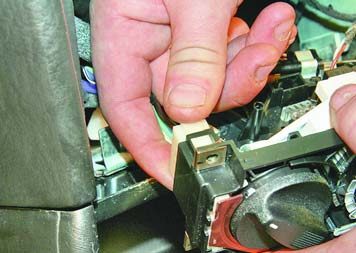

3. Сожмите фиксаторы...
Снятие и установка блока управления системой отопления и кондиционирования
Снятие и установка блока управления системой отопления и кондиционирования

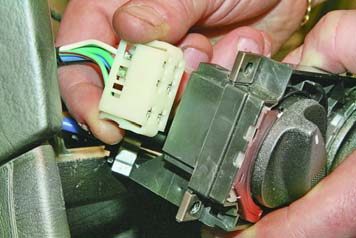

4. ...и отсоедините колодку жгута проводов.

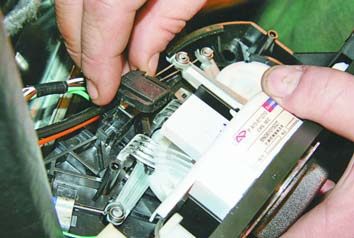

5. Аналогично отсоедините остальные колодки жгутов проводов от выводов блока управления отопителем.
Снятие и установка блока управления системой отопления и кондиционирования
Снятие и установка блока управления системой отопления и кондиционирования

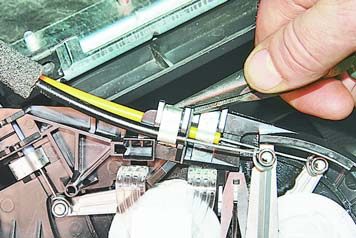

6. Поддев за край...

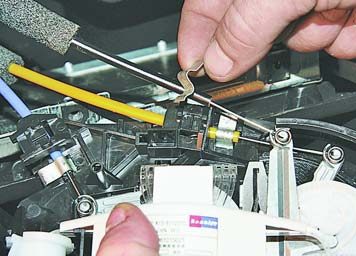

7. ...снимите пружинный держатель.
Снятие и установка блока управления системой отопления и кондиционирования
Снятие и установка блока управления системой отопления и кондиционирования

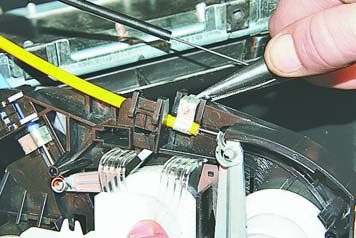

8. Отсоедините наконечник троса привода от рычага управления заслонками отопителя.

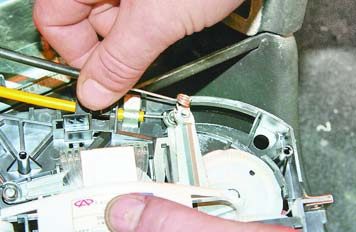

9. Аналогично отсоедините остальные тросы привода заслонок отопителя от рычагов блока управления...
Снятие и установка блока управления системой отопления и кондиционирования

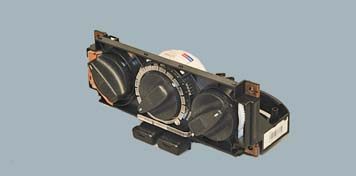

10. ...и снимите блок управления системой отопления и кондиционирования.
11. Установите блок управления системой отопления и кондиционирования и все снятые детали в порядке, обратном снятию.
