11.19.3. Снятие и установка облицовок салонаВам потребуются: отвертки с плоским и крестообразным лезвиями.
|
Примечание
Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.
|
1. Для снятия облицовки передней стойки выполните следующие операции.
|
|
|
|

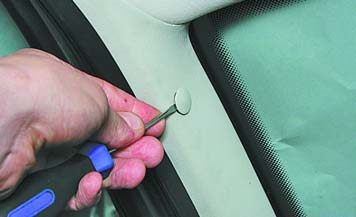

2. Поддев отверткой, снимите заглушку...
|

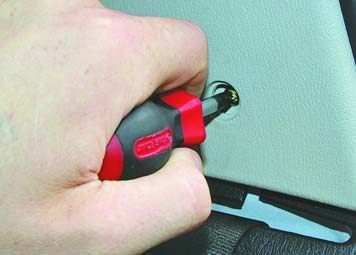

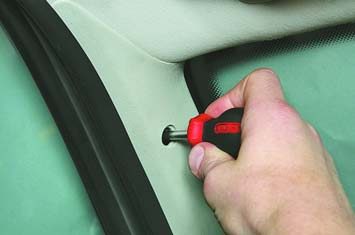

3. ...выверните винт верхнего крепления...
|
|
|
|
|

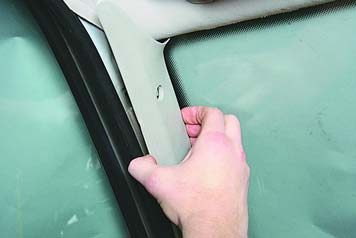

4. ...и снимите облицовку передней стойки, выводя ее нижний держатель из зацепления.
|

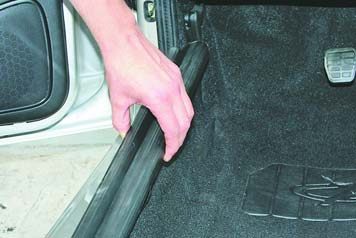

5. Для снятия облицовки переднего порога потяните ее вверх и, преодолевая упругое сопротивление пластмассовых держателей, снимите облицовку.
|
|
|
|
|
6. Осмотрите крепление облицовки, сломанные держатели замените.
|
7. Аналогично снимите облицовку заднего порога.
|

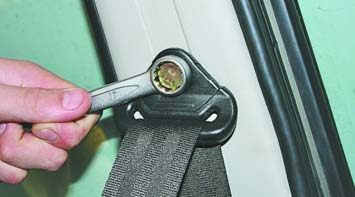

8. Перед снятием облицовок центральной стойки выверните верхний болт крепления ремня безопасности.
|
|
|
|

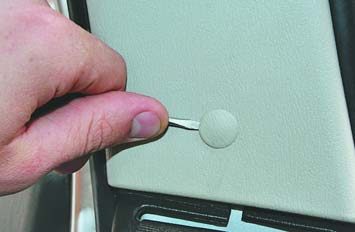

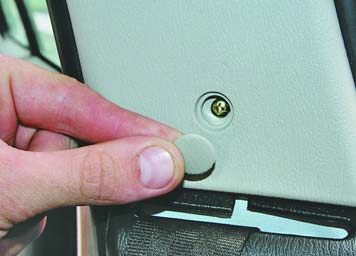

9. Подденьте отверткой...
|
10. ...и снимите нижнюю и верхнюю декоративные заглушки.
|
|
|
|
|

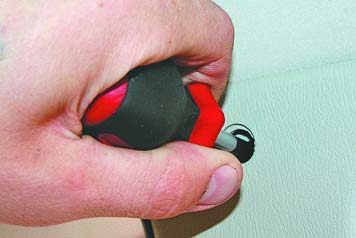

11. Выверните по одному винту с нижней...
|
12. ...и верхней стороны крепления верхней части облицовки центральной стойки...
|
|
|
|
|

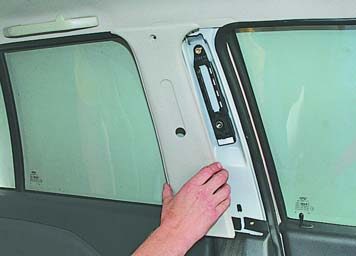

13. ...и снимите облицовку.
|

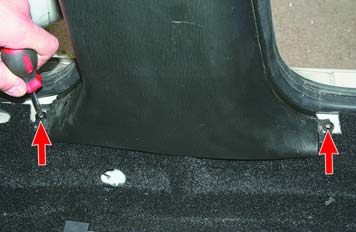

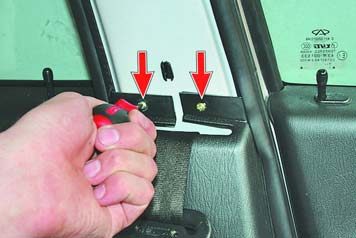

14. Выверните два нижних...
|
|
|
|
|
15. ...и два верхних винта крепления нижней части облицовки центральной стойки...
|

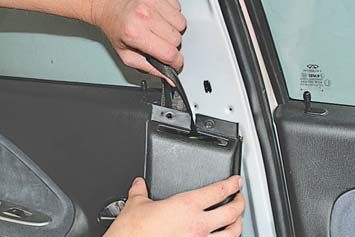

16. ...выведите ремень безопасности и снимите облицовку.
|

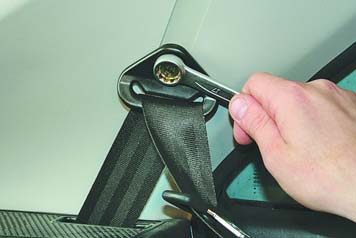

17. Перед снятием облицовок задней стойки выверните верхний болт крепления и снимите верхнее крепление ремня безопасности.
|
|
|
|

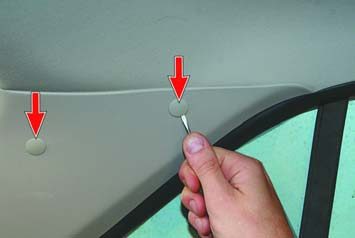

18. Подденьте отверткой и извлеките заглушки...
|

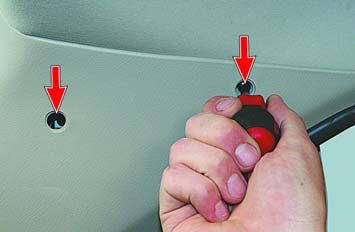

19. ...выверните два винта крепления...
|

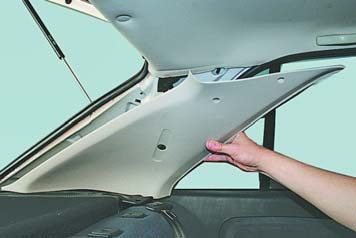

20. ...и снимите облицовку задней стойки.
21. Установите облицовки салона и все снятые детали в обратном порядке.
|
