13.1. Обозначения на электросхемах

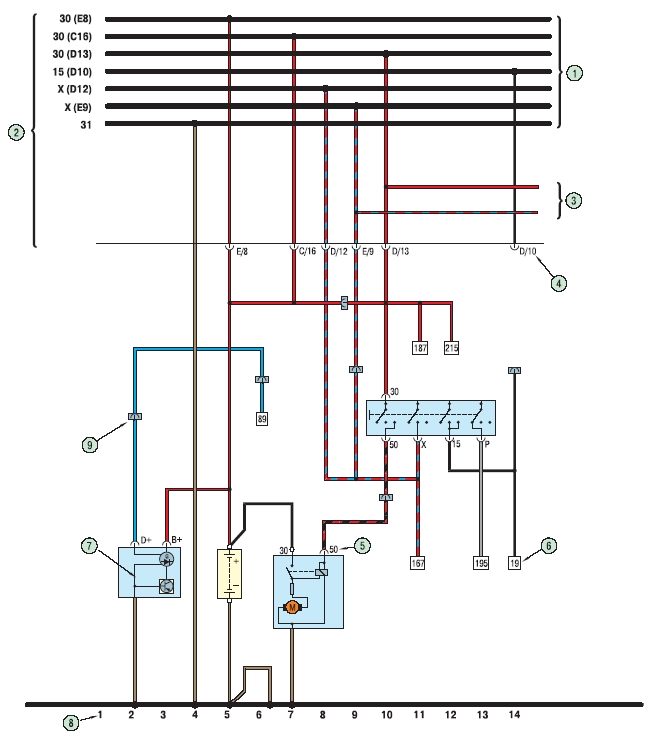

Обозначения на электросхемах
1 – линейка проводников монтажной платы основного монтажного блока:
30 – положительный проводник, подключенный напрямую к аккумуляторной батарее без предохранителя;
15 – положительный проводник, подключенный к выключателю (замку) зажигания без предохранителя;
X – положительный проводник, подключенный к выключателю (замку) зажигания без предохранителя.
2 – разбиение монтажной платы основного монтажного блока. Это разбиение включает в себя предохранители, реле и разъемы.
3 – указание на продолжение провода или схемы.
4 – символ точки присоединения (штекера) к монтажной плате основного монтажного блока. Может использоваться как вспомогательный символ при ссылке на монтажный блок. Например, E/8 обозначает восьмой штекер колодки E монтажного блока.
5 – обозначение контакта. Это обозначение обычно нанесено на компонент электросхемы.
6 – маркировка продолжения схемы или провода. Номер в квадратной рамке соответствует порядковому номеру продолжения провода на электросхеме.
7 – внутренний провод. Присутствует при изображении внутренней схемы компонента электросхемы.
8 – порядковый номер на электросхеме. Используется для поиска компонентов электросхем и соединительных точек «разорванных» проводов.
9 – точка соединения проводов в колодке.
