13.15. Схема 13. Задние фонари, стоп-сигналы, габаритный свет

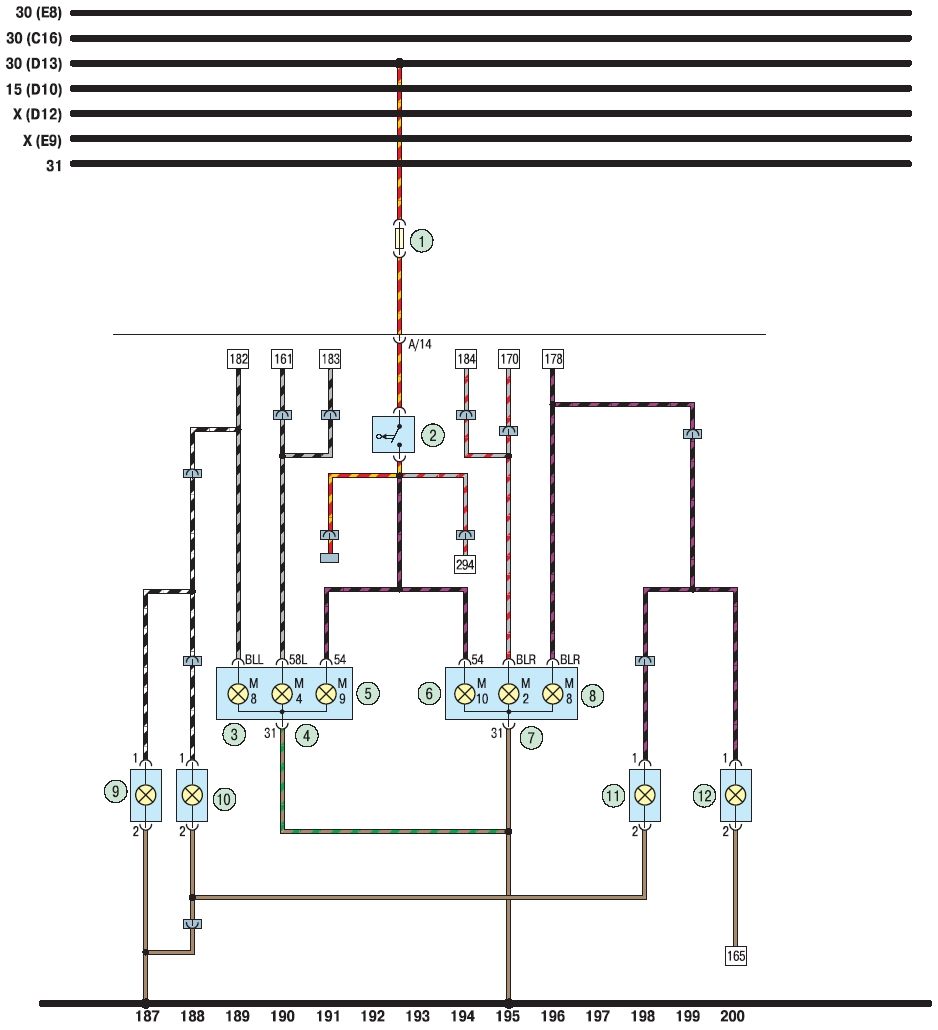

Схема 13. Задние фонари, стоп-сигналы, габаритный свет
1 - предохранитель (10 А); 2 - выключатель стоп-сигналов; 3 - лампа левого переднего указателя поворота; 4 - лампа левого заднего габаритного огня; 5 - лампа левого стоп-сигнала; 6 - лампа правого стоп-сигнала; 7 - лампа правого заднего габаритного огня; 8 - лампа правого переднего указателя поворота; 9 - лампа левого заднего указателя поворота; 10 - лампа левого повторителя указателя поворота; 11 - лампа правого заднего указателя поворота; 12 - лампа правого повторителя указателя поворота
