4.3.3. Проверка и регулировка натяжения ремня привода газораспределительного механизма

Вам потребуются: ключи «на 10», «на 13», «на 19», монтажная лопатка.
Проверка и регулировка натяжения ремня привода газораспределительного механизма
Проверка и регулировка натяжения ремня привода газораспределительного механизма

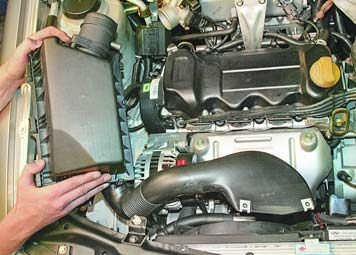

1. Снимите воздушный фильтр для облегчения доступа (см. «Снятие и установка воздушного фильтра»).
2. Ключом «на 10» выверните два болта крепления верхней крышки привода газораспределительного механизма...
Проверка и регулировка натяжения ремня привода газораспределительного механизма

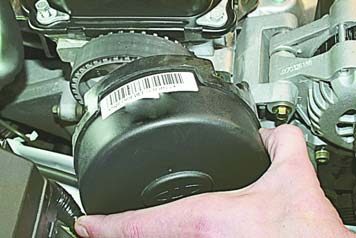

3. ...и снимите крышку.
4. Снимите правое переднее колесо.
5. Снимите ремень привода насоса гидроусилителя рулевого управления (см. «Замена ремня привода насоса гидроусилителя рулевого управления»).
6. Снимите ремень привода генератора и компрессора кондиционера (см. «Замена ремня привода генератора и компрессора кондиционера»).
Проверка и регулировка натяжения ремня привода газораспределительного механизма
Проверка и регулировка натяжения ремня привода газораспределительного механизма

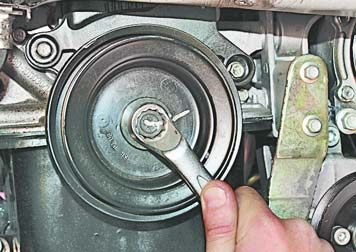

7. Ключом «на 19» выверните болт крепления шкива привода ремней генератора, компрессора кондиционера и насоса гидроусилителя рулевого управления...

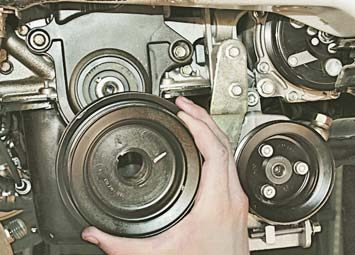

8. ...и снимите шкив с коленчатого вала.

Полезный совет
Болт крепления шкива привода ремней генератора, компрессора кондиционера и насоса гидроусилителя рулевого управления затянут большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза (это должен сделать помощник).

Проверка и регулировка натяжения ремня привода газораспределительного механизма
Проверка и регулировка натяжения ремня привода газораспределительного механизма

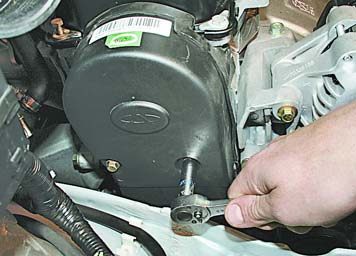

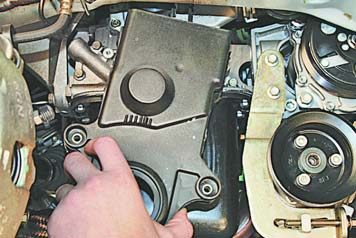

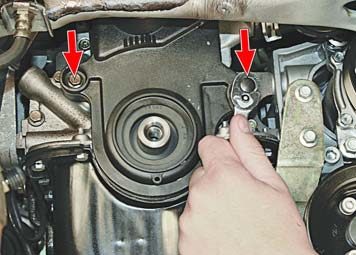

9. Ключом «на 10» выверните два болта крепления нижней крышки привода газораспределительного механизма...
10. ...и снимите крышку.
Проверка и регулировка натяжения ремня привода газораспределительного механизма

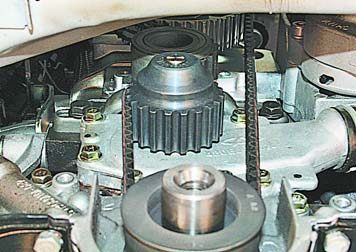

11. Осмотрите ремень привода газораспределительного механизма. Замените ремень, если при осмотре вы обнаружите:
– следы масла на любой поверхности ремня;
– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
– трещины, складки, углубления или выпуклости на наружной поверхности ремня;
– разлохмачивание или расслоение на торцовых поверхностях ремня.

Предупреждение
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

Проверка и регулировка натяжения ремня привода газораспределительного механизма
Проверка и регулировка натяжения ремня привода газораспределительного механизма

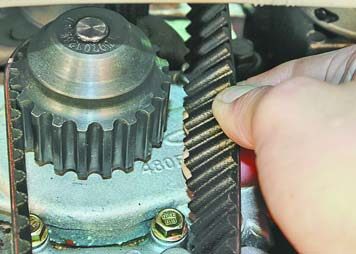

12. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев 15–20 Н (1,5–2 кгс), приложенного посередине между шкивами коленчатого и распределительного валов. При необходимости отрегулируйте натяжение ремня.

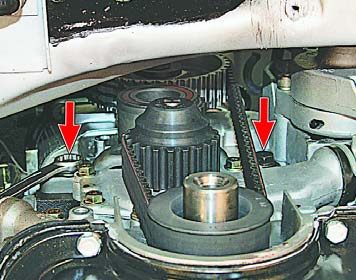

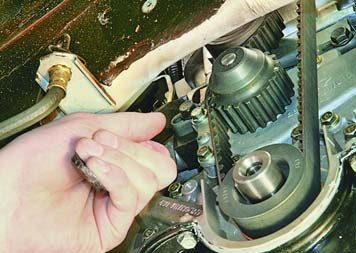

13. Ключом «на 13» ослабьте затяжку двух болтов крепления кронштейна натяжного ролика.
Проверка и регулировка натяжения ремня привода газораспределительного механизма
14. Вставьте монтажную лопатку между кронштейном впускного трубопровода и кронштейном натяжного ролика. Сдвигая вправо кронштейн натяжного ролика, натяните ремень привода газораспределительного механизма и затяните болты крепления кронштейна моментом, указанным в приложении 1.
15. Установите снятые детали в порядке, обратном снятию.
