5.12.3. Ремонт масляного насоса

Вам потребуются: ключ-шестигранник «на 8», отвертка с крестообразным лезвием, штангенциркуль, набор плоских щупов.
1. Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса»).

Примечание
Если уплотнительная прокладка осталась на корпусе насоса и не повреждена, ее можно не отделять от корпуса. В этом случае при обратной установке насоса смажьте прокладку тонким слоем герметика.

2. Слейте масло из насоса.
Ремонт масляного насоса
Ремонт масляного насоса

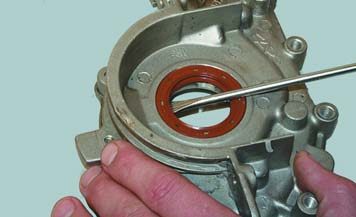

3. Выньте из расточки корпуса любым заостренным инструментом (например, отверткой) передний сальник коленчатого вала.

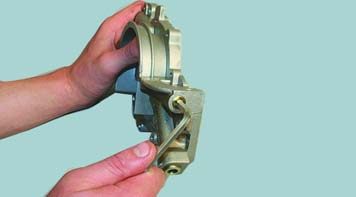

4. Выверните из корпуса насоса пробку редукционного клапана...
Ремонт масляного насоса
Ремонт масляного насоса

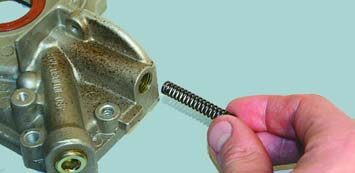

5. ...извлеките из полости корпуса пружину...

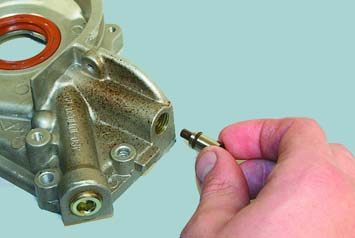

6. ...плунжер редукционного клапана и предохранительный клапан.

Предупреждение
Пружина редукционного клапана установлена с натягом. Во избежание получения травмы выворачивайте пробку осторожно.

Примечание
Обратите внимание: под пробкой редукционного клапана установлена уплотнительная прокладка, не потеряйте ее.

Ремонт масляного насоса
Ремонт масляного насоса

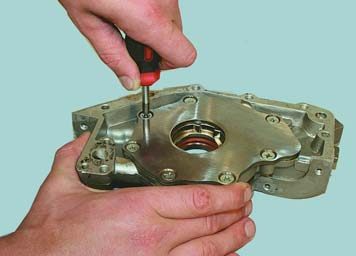

7. Выверните семь винтов крепления крышки насоса...

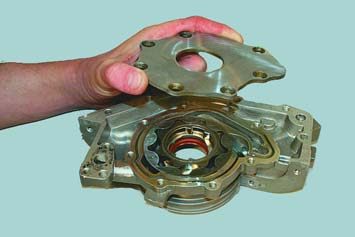

8. ...и снимите крышку.
Ремонт масляного насоса
Ремонт масляного насоса
9. Извлеките из полости корпуса ведущую...

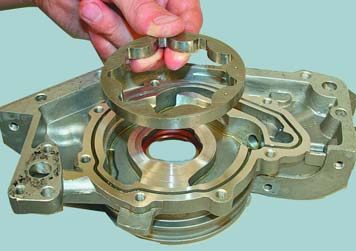

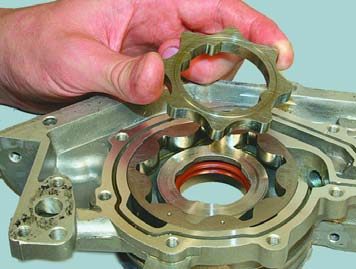

10. ...и ведомую шестерни насоса.
11. Промойте корпус насоса и демонтированные детали от грязи и отложений. Плотные лаковые отложения из внутренних полостей насоса удалите, предварительно размягчив их растворителем.

Полезный совет
Лаковые масляные отложения хорошо удаляются имеющимися в продаже средствами для промывки двигателя (так называемыми «пятиминутками»).

12. Осмотрите корпус и крышку насоса. При наличии трещин, царапин, дефектов литья, поврежденных резьбовых отверстий замените корпус (так как он неремонтопригоден) или насос в сборе.
13. Проверьте плунжер редукционного клапана на наличие царапин и следов заедания. Небольшие вмятины и заусенцы можно удалить шлифовальным бруском мелкой зернистости.
14. Проверьте пружину редукционного клапана на остаточную деформацию и изгиб.  Сильно обжатую или поврежденную пружину замените.
15. Проверьте шестерни на наличие выкрашиваний металла, задиры и износ зубьев. Замените поврежденные шестерни или шестерни, на которых визуально заметен усиленный односторонний износ зубьев.
16. Проверьте осевой зазор между торцами шестерен и плоскостью крышки насоса. Это можно сделать двумя способами.
17. При первом способе измерьте толщину ведущей и ведомой шестерен, а также глубину расточки в корпусе под шестерни. Рассчитайте осевой зазор как разность среднеарифметического значения глубины расточки и толщины шестерен.
Ремонт масляного насоса

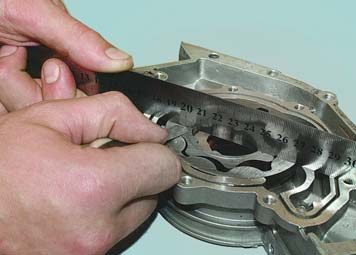

18. При втором способе установите в корпус ведомую шестерню, поставьте металлическую линейку (или штангенциркуль) торцом на корпус и измерьте щупом зазор между корпусом и линейкой.
19. Аналогично измерьте осевой зазор ведущей шестерни.
20. Измеренные обоими способами максимально допустимые зазоры должны быть 0,045–0,100 мм для ведомой шестерни и 0,035–0,085 мм для ведущей. Если хотя бы один из зазоров не соответствует указанному значению, замените корпус или насос в сборе.
21. Собирайте насос в последовательности, обратной разборке. Перед запрессовкой в крышку насоса передний сальник коленчатого вала смажьте моторным маслом. На резьбу пробки редукционного клапана нанесите уплотняющий состав Loctite 573 или подобный ему и затяните пробку моментом 30 Н·м (3,0 кгс·м). Если устанавливаете новую прокладку, приклейте ее к корпусу консистентной смазкой.

Предупреждения
Используйте только фирменную заводскую прокладку. Установка прокладки другой толщины приведет к нарушению работы насоса.
Во избежание повреждения двигателя при первом пуске после установки масляного насоса, перед тем как установить в его корпус шестерни, заполните все полости насоса консистентной минеральной смазкой для обеспечения всасывания масла из масляного картера.
Если при первом пуске двигателя с замененным масляным насосом давление масла сразу не поднимается до требуемого, немедленно остановите двигатель, снимите масляный картер и проверьте герметичность соединения насоса с маслоприемником. При необходимости повторно разберите насос и вновь заполните его полости консистентной минеральной смазкой. При отсутствии необходимого давления в системе смазки даже кратковременная работа двигателя приводит к его аварийному повреждению.
