5.14.7. Замена топливного бака

Топливный бак изготовлен из пластмассы и ремонту не подлежит, поэтому при обнаружении течи топлива из бака замените бак.

Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Вам потребуются: ключ «на 10», отвертка с плоским лезвием или бокорезы.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините колодку жгута проводов и топливопроводы от модуля топливного насоса (см. «Замена модуля топливного насоса»).

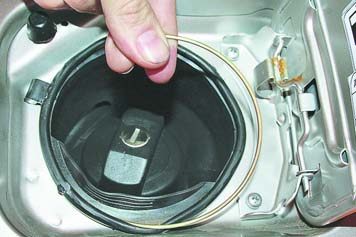

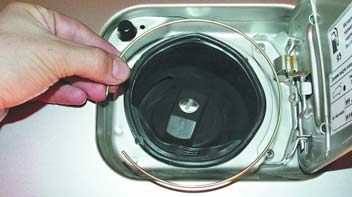

5. Выведите из канавки уплотнителя наливной горловины топливного бака стопорное кольцо...	6. ...и снимите кольцо.

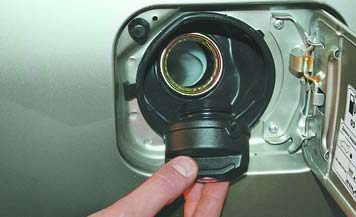

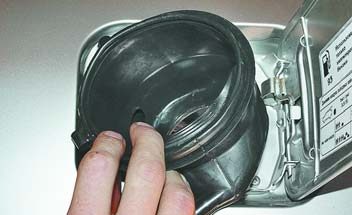

7. Выверните пробку топливного бака.	8. Выведите наружную часть уплотнителя из отверстия крыла...

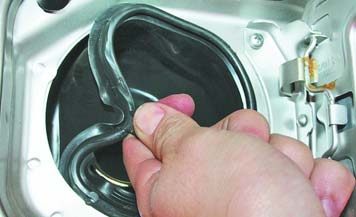

9. ...и снимите уплотнитель.

10. Снимите правое заднее колесо (см. «Замена колеса»).

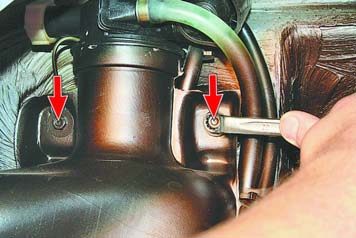

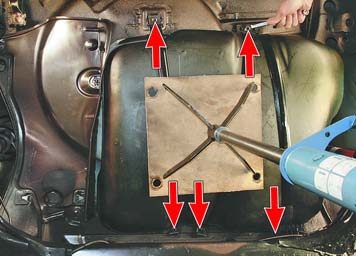

11. Установив под топливный бак опору, выверните пять болтов крепления хомутов топливного бака (глушитель для наглядности снят)...	12. ...и отверните две гайки крепления наливной горловины топливного бака к кузову.

13. Опустите топливный бак на 15–20 см для получения доступа к паропроводу, проложенному над баком.

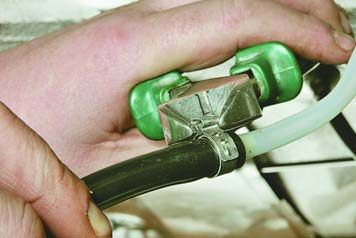

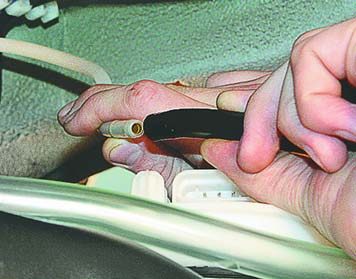

14. Разожмите отверткой или перекусите бокорезами хомут крепления пароотводящего шланга топливного бака к паропроводу...	15. ...и отсоедините пароотводящий шланг от паропровода.

16. Снимите хомуты крепления топливного бака...

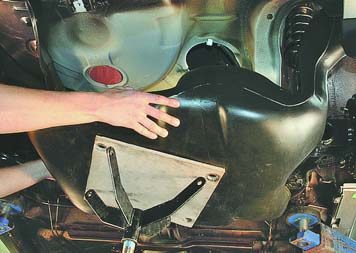

17. ...и аккуратно опустите топливный бак вниз.

Полезный совет Снимайте топливный бак с помощником, так как заполненный бак довольно тяжелый и имеет неудобную для удерживания форму.

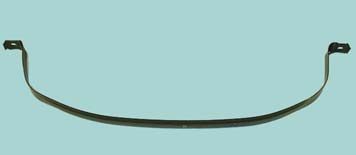

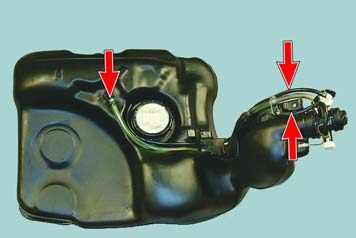

18. Осмотрите топливный бак. На баке не должно быть потеков топлива, появившихся в результате механических повреждений, трещин, потертостей от крепежных хомутов. Поврежденный бак замените. Проверьте также целость пароотводящих шлангов (показаны стрелками), герметичность и надежность их крепления к штуцерам топливного бака.	19. Проверьте состояние крепежных хомутов топливного бака: на них не должно быть трещин и перегибов.

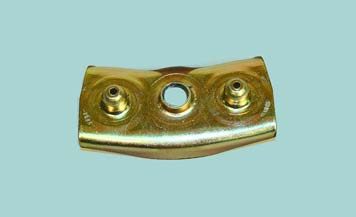

20. Проверьте целость крепежной планки хомутов крепления топливного бака.

21. Установите топливный бак в порядке, обратном снятию.

22. Залейте в бак топливо, пустите двигатель и проверьте герметичность соединений топливопроводов и паропроводов.
