5.14.8. Снятие и установка топливной рампы

Топливную рампу снимают для замены при повреждении, для замены форсунок или для получения доступа к другим узлам.

Вам потребуются: торцовая головка «на 8», отвертка с плоским лезвием, нож или бокорезы.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

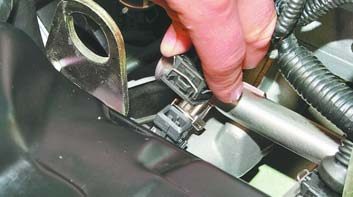

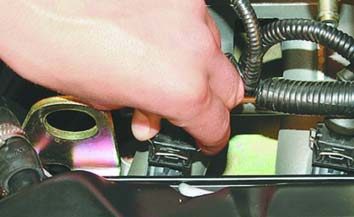

3. Сожмите фиксатор колодки жгута проводов форсунки...	4. ...и отсоедините колодку от форсунки. Аналогично отсоедините колодки жгута проводов от остальных форсунок.

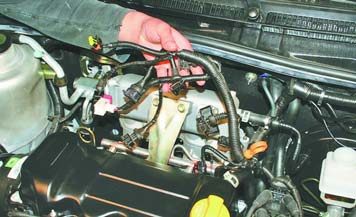

5. Отсоедините колодки жгута проводов от датчиков детонации, концентрации кислорода в отработавших газах, положения дроссельной заслонки, температуры и давления воздуха во впускном трубопроводе, температуры охлаждающей жидкости и от регулятора холостого хода и отведите жгут проводов от двигателя.

Примечание Воздухоподводящий рукав, дроссельный узел и шланги системы вентиляции картера для наглядности сняты.

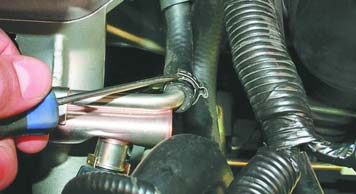

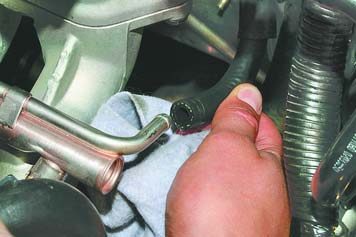

6. Разъедините замок хомута крепления топливного шланга к штуцеру топливной рампы...	7. ...и отсоедините топливный шланг от штуцера рампы.

Полезный совет При отсоединении топливного шланга от штуцера топливной рампы положите под место соединения ветошь, чтобы она впитала остатки топлива, которые могут вытечь из рампы и шланга.

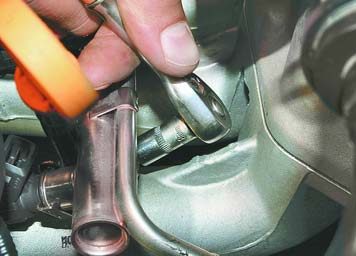

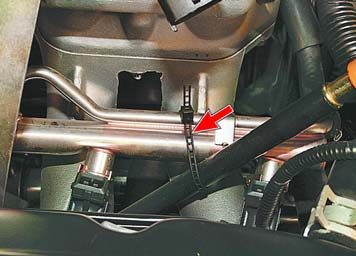

8. Разъедините пластмассовый хомут, соединяющий топливную рампу и направляющую маслоизмерительного щупа.	9. Выверните правый...

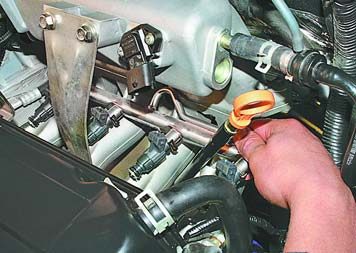

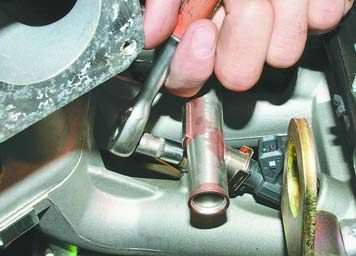

10. ...и левый болты крепления топливной рампы к впускному трубопроводу...	11. ...и снимите рампу, вынимая форсунки из отверстий впускного трубопровода.

Предупреждение Если при снятии топливной рампы какая-либо форсунка останется во впускной трубе двигателя, замените ее уплотнительные кольца и фиксатор.

12. При необходимости снимите с рампы форсунки (см. «Снятие, установка и проверка форсунок»).

Примечание Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

13. Устанавливайте топливную рампу в последовательности, обратной снятию, смазав уплотнительные кольца форсунок моторным маслом.

14. Подсоединив топливный шланг к рампе, проверьте герметичность его соединения с рампой и герметичность уплотнений форсунок.
