5.15.3. Снятие и установка адсорбера

Адсорбер системы улавливания паров топлива снимают для проверки или замены при появлении стойкого запаха бензина, вызванного его негерметичностью. Кроме того, нарушение герметичности адсорбера может стать причиной неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

Адсорбер установлен в нише правого переднего колеса.

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием, бокорезы.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Снимите подкрылок правого переднего колеса (см. «Снятие и установка брызговиков колес и подкрылков»).

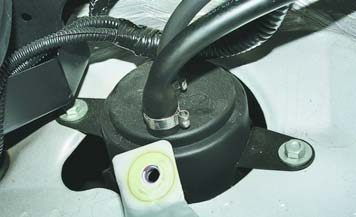

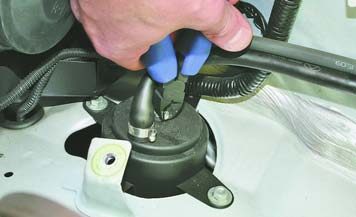

3. Перекусите хомуты крепления шлангов к штуцерам адсорбера...	4. ...и отсоедините отводящий...

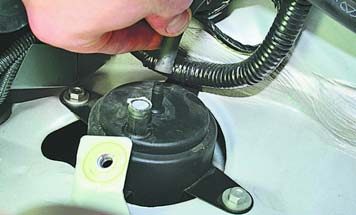

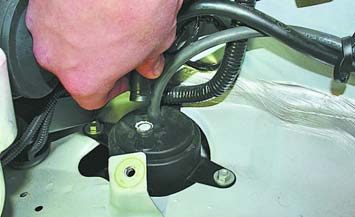

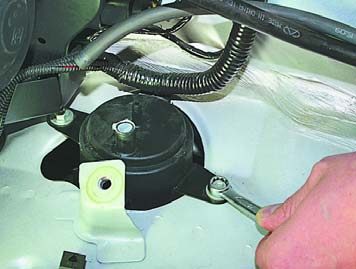

5. ...и подводящий шланги от штуцеров адсорбера.	6. Выверните два болта крепления кронштейна адсорбера к брызговику двигателя.

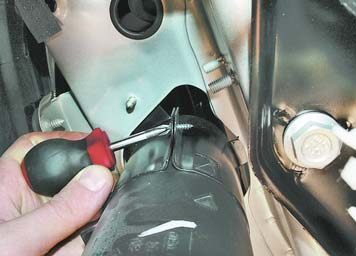

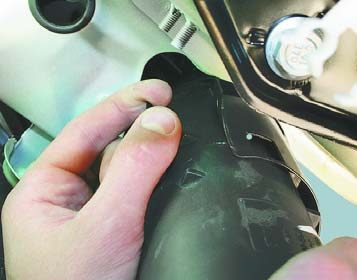

7. Выверните стяжной винт кронштейна адсорбера.	8. Разожмите кронштейн адсорбера так, чтобы треугольные выступы адсорбера вышли из прямоугольных отверстий кронштейна...

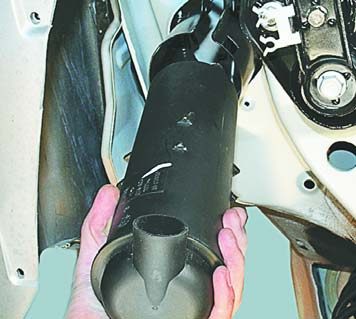

9. ...и снимите адсорбер с автомобиля.

10. Установите адсорбер в порядке, обратном снятию.

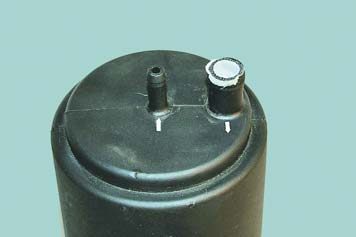

Примечание При подсоединении шлангов к штуцерам адсорбера ориентируйтесь по стрелкам, нанесенным у основания штуцеров и указывающим направление движения паров топлива. Кроме того, диаметр отводящего штуцера больше диаметра подводящего.
