6.2.5. Разборка и сборка коробки передач и дефектовка ее деталей

Вам потребуются: ключи «на 10», «на 13», «на 22», «на 24», «на 27», ключ-шестигранник «на 5», ключ TORX M12, отвертки с плоским лезвием (2 шт.), съемник стопорных колец, универсальный съемник, молоток, оправки для запрессовки подшипников и сальников.
1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»). Очистите ее от грязи и вымойте снаружи.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

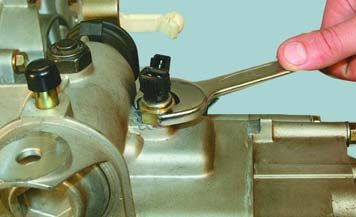

2. Ослабьте затяжку выключателя света заднего хода...

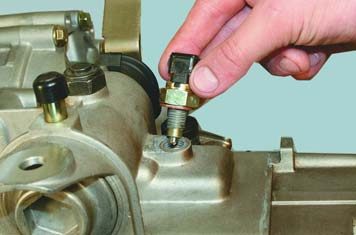

3. ...и выверните его из картера коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

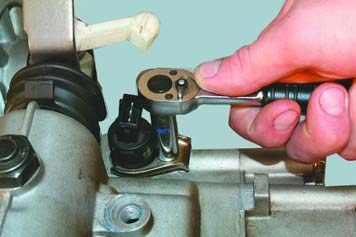

4. Выверните болт крепления датчика скорости...

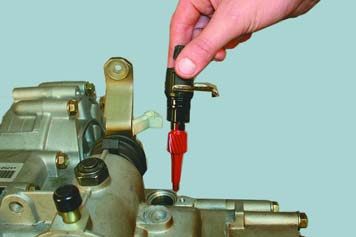

5. ...и извлеките его из отверстия картера коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

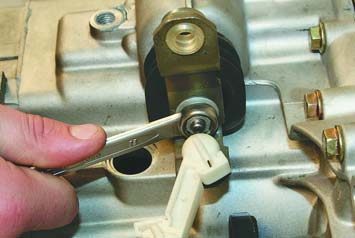

6. Отверните гайку крепления рычага механизма переключения передач...
7. ...и снимите рычаг со штока поводка механизма.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

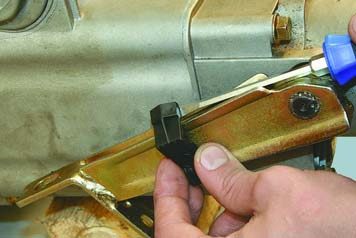

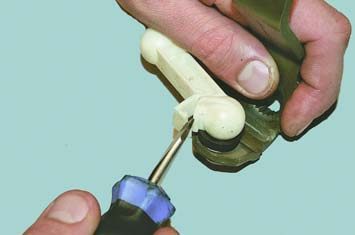

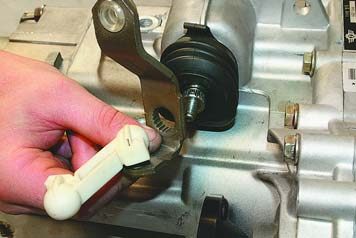

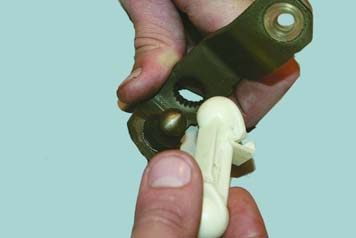

8. Отстегните отверткой фиксатор шарнира промежуточной тяги...
9. ...и снимите тягу с шарового пальца рычага.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

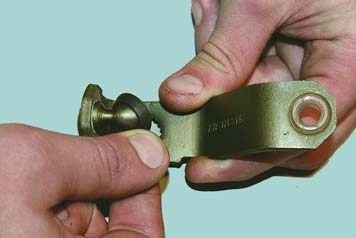

10. Снимите с пальца рычага резиновую демпфирующую шайбу. Сильно обжатую или затвердевшую шайбу замените.

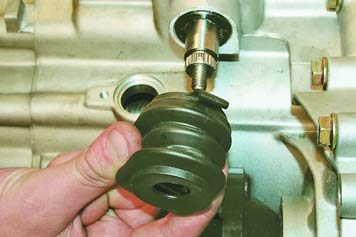

11. Снимите защитный чехол штока поводка механизма переключения передач.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

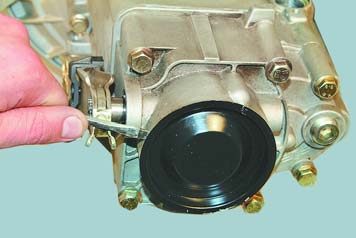

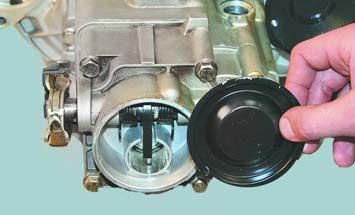

12. Подденьте отверткой край заглушки задней крышки...

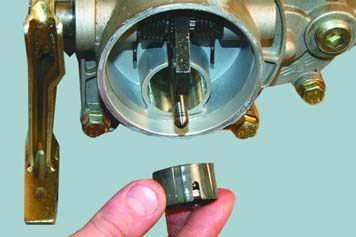

13. ...и снимите заглушку.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

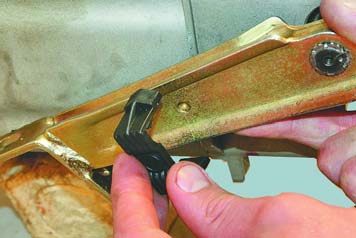

14. Подденьте отверткой край буфера рычага выключения сцепления...
15. ...и снимите буфер с рычага.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
16. Отведите рычаг выключения сцепления вниз и извлеките подшипник...

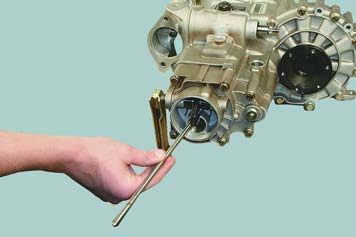

17. ...и шток выключения сцепления.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

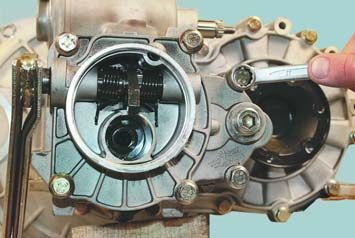

18. Выверните шесть болтов крепления задней крышки к картеру коробки передач...
19. ...и снимите крышку.

Примечание
Разъем крышки и картера уплотнен паронитовой прокладкой. Сильно обжатую или порванную прокладку замените, при ее отсутствии установите крышку на герметик.

Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

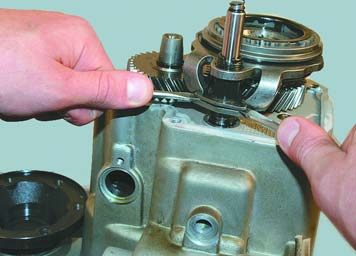

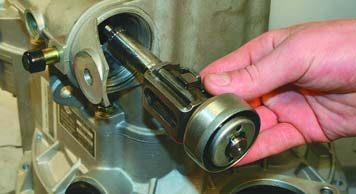

20. Ослабьте затяжку резьбовой втулки крепления ступицы синхронизатора V передачи...

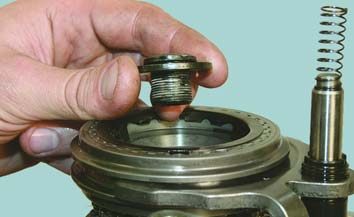

21. ...и выверните втулку из первичного вала вместе с установленной на ней упорной шайбой.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

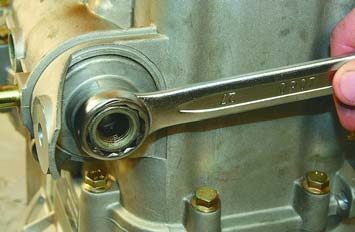

22. Ослабьте затяжку упора включения передачи заднего хода...

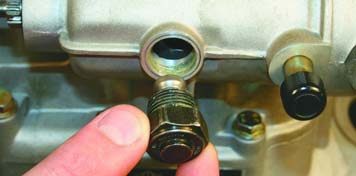

23. ...и выверните упор из картера коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей

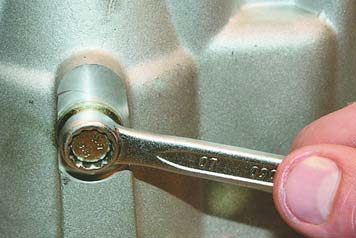

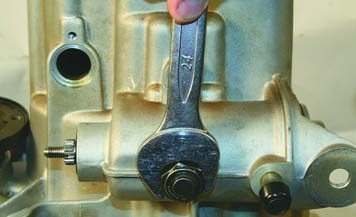

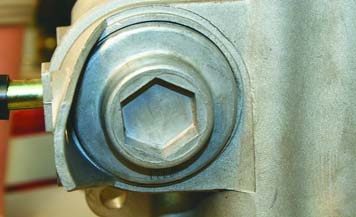

24. Ослабьте затяжку крышки механизма переключения передач...

Примечание
Разборка и сборка коробки передач и дефектовка ее деталей
Для отворачивания крышки механизма переключения передач требуется специальный ключ-шестигранник «на 27». Однако при его отсутствии можно вложить во внутренний шестигранник крышки высокую гайку «на 27» и, надев на нее накидной ключ, вывернуть крышку (см. фото к п. 24).

Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

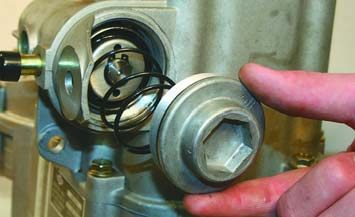

25. ...и выверните крышку из картера коробки передач.

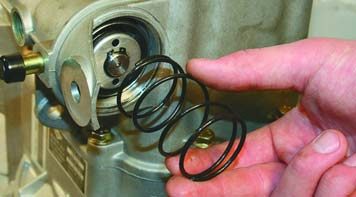

26. Извлеките из картера коробки передач нажимную пружину поводка механизма переключения передач...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
27. ...и поводок.

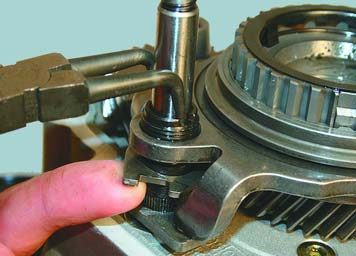

28. Сдвиньте со шлицев резьбовой втулки вилки включения V передачи стопорную пластину вилки, поддев ее двумя отвертками, как показано на фото.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

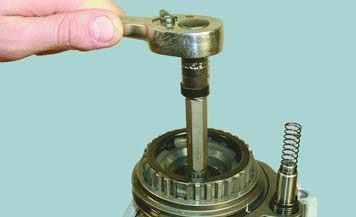

29. Придерживая стопорную пластину, вращайте резьбовую втулку по часовой стрелке, если смотреть на втулку сверху. При этом вилка включения V передачи будет подниматься по втулке до полного схода с нее.

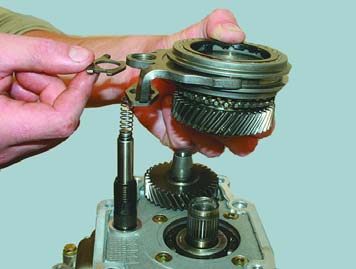

30. Снимите со штока вилку включения V передачи вместе с синхронизатором, ведущей шестерней V передачи и стопорной пластиной.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

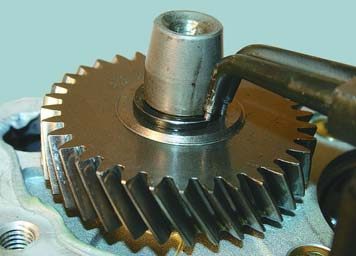

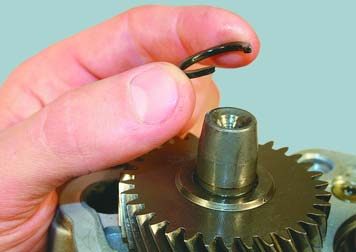

31. Разведите концы стопорного кольца ведомой шестерни V передачи...
32. ...и снимите кольцо с хвостовика вторичного вала.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

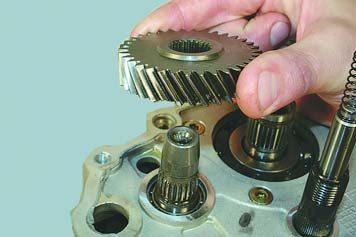

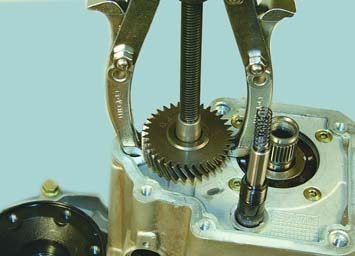

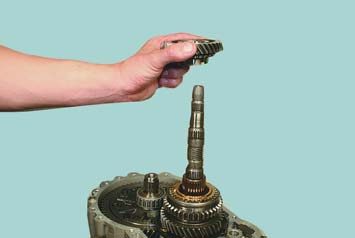

33. Спрессуйте ведомую шестерню V передачи со шлицев вторичного вала...

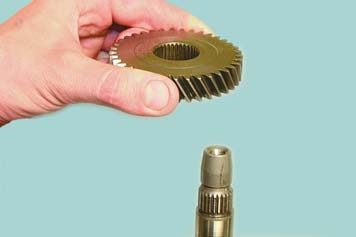

34. ...и снимите ее.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

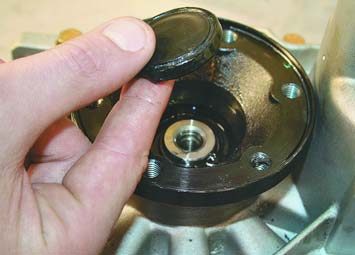

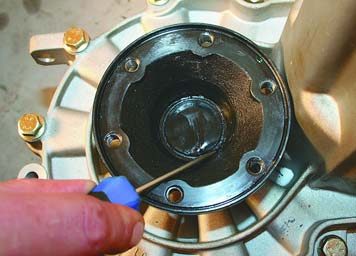

35. Подденьте заглушку в полуоси отверткой...
36. ...и извлеките ее из гнезда полуоси.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

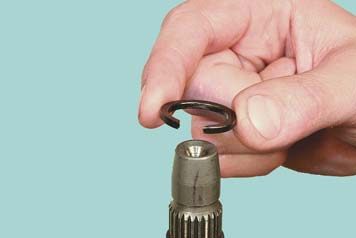

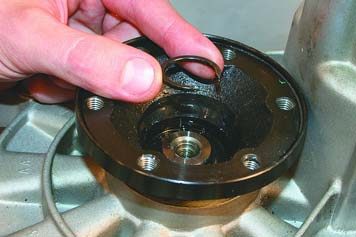

37. Разведите концы стопорного кольца...
38. ...и снимите с хвостовика полуосевой шестерни кольцо...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
39. ...и дистанционную шайбу.
40. Спрессуйте и снимите полуось с хвостовика полуосевой шестерни.

Предупреждение
Полуось установлена на шлицах хвостовика полуосевой шестерни со значительным натягом. При невозможности ее спрессовки подручными средствами воспользуйтесь универсальным съемником, иначе можно повредить подшипники дифференциала.

41. Аналогично снимите вторую полуось.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

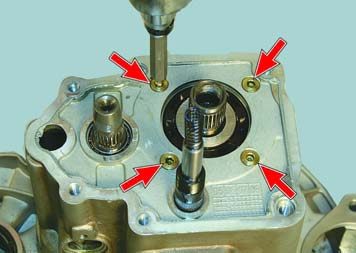

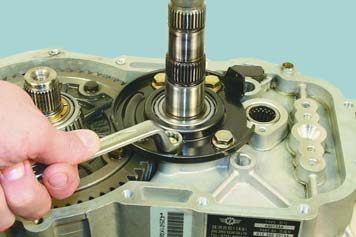

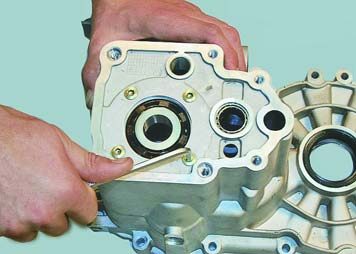

42. Выверните четыре болта пластины крепления заднего подшипника первичного вала.

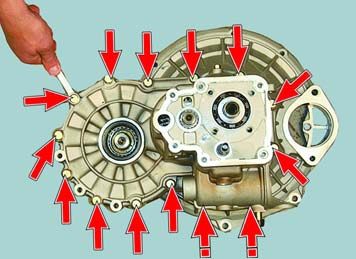

43. Выверните четырнадцать болтов крепления картера сцепления к картеру коробки передач...

Примечание
Два болта, показанные на фото пунктирными стрелками, не видны, так как закрыты приливом картера механизма переключения передач.

Разборка и сборка коробки передач и дефектовка ее деталей
44. ...и болт крепления оси промежуточной шестерни заднего хода.

Примечание
Разборка и сборка коробки передач и дефектовка ее деталей

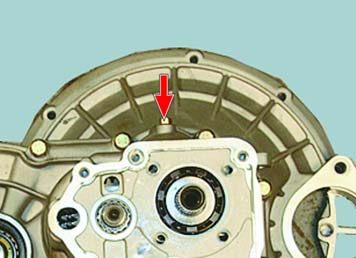

Так расположен на картере коробки передач болт крепления оси промежуточной шестерни заднего хода.

Разборка и сборка коробки передач и дефектовка ее деталей

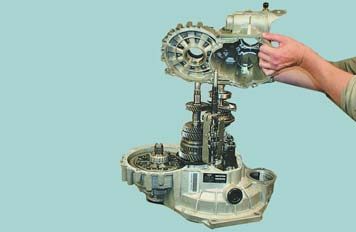

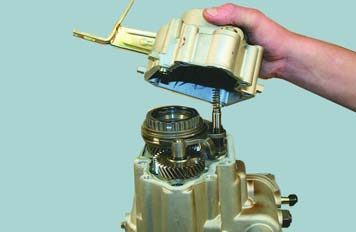

45. Снимите картер коробки передач.

Примечание
Первичный и вторичный валы, а также вилки, поводки и шток механизма переключения передач остаются на картере сцепления.

Предупреждение

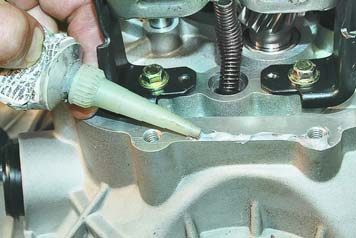

Сопрягаемые поверхности картеров коробки передач и сцепления уплотнены паронитовой прокладкой. При сборке коробки передач установите новую прокладку заводского изготовления, так как при установке прокладки иной толщины или при сборке соединения на герметике нарушится предварительный натяг подшипников дифференциала.

Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

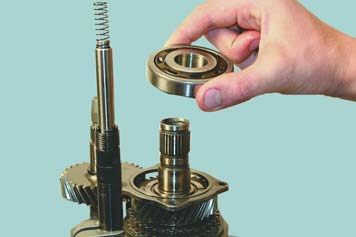

46. Снимите с хвостовика первичного вала задний подшипник...

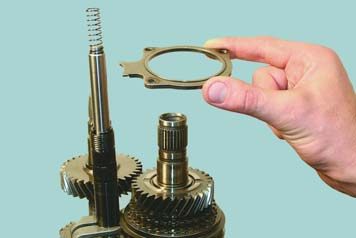

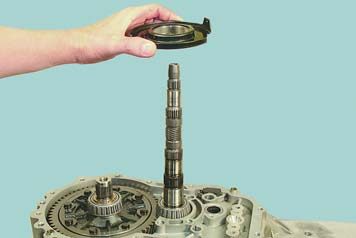

47. ...и пластину его крепления.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

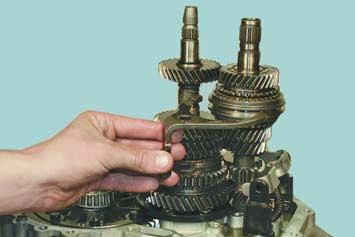

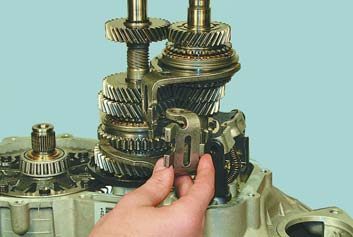

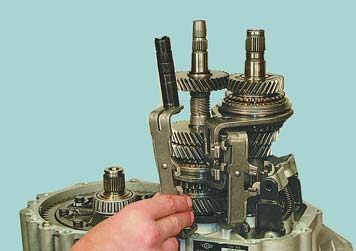

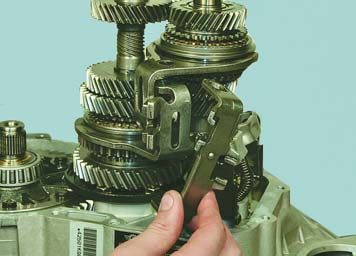

48. Придерживая вилки переключения передач, извлеките шток вилок...
49. ...и снимите поводки вилки включения V передачи...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

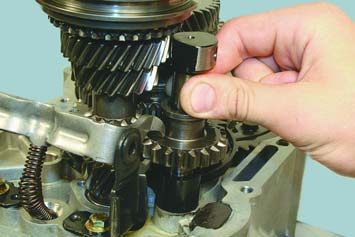

50. ...и вилок включения I, II, III и IV передач...
51. ...вилки включения I и II...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
52. ...и III и IV передач.
53. Приподнимите ось промежуточной шестерни заднего хода, преодолевая сопротивление фиксирующей пружины вилки...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

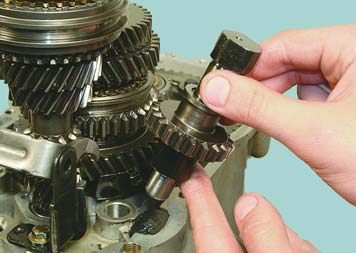

54. ...и, выведя шестерню из зацепления с вилкой, снимите ось вместе с шестерней.

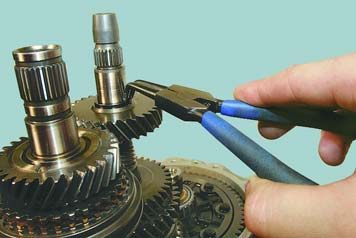

55. Разведите концы стопорного кольца ведомой шестерни IV передачи...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

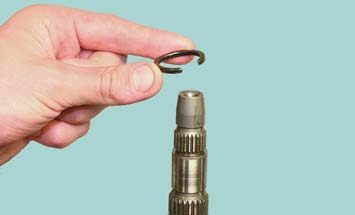

56. ...и снимите кольцо с вала.

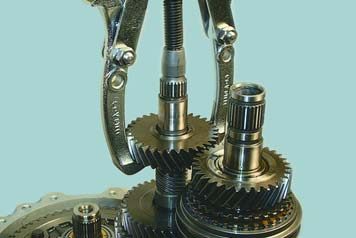

57. Спрессуйте ведомую шестерню IV передачи со шлицев вторичного вала...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
58. ...и снимите ее.

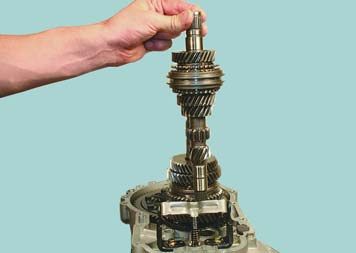

59. Извлеките шейку первичного вала из подшипника в картере сцепления и снимите вал.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

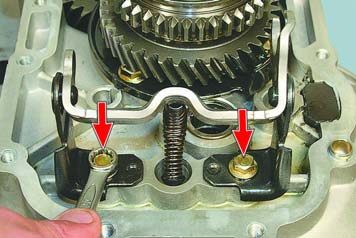

60. Выверните болты крепления кронштейнов вилки включения передачи заднего хода...

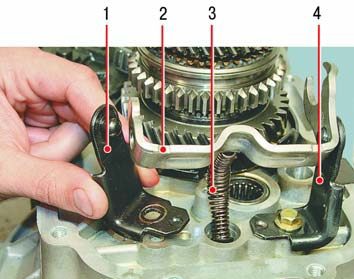

61. ...и снимите кронштейны 1 и 4, вилку 2 и ее фиксирующую пружину 3.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

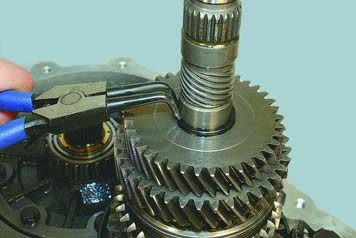

62. Разведите концы стопорного кольца ведомой шестерни III передачи...
63. ...и снимите с вторичного вала кольцо...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

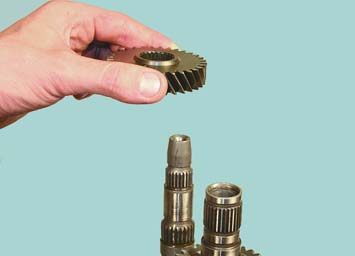

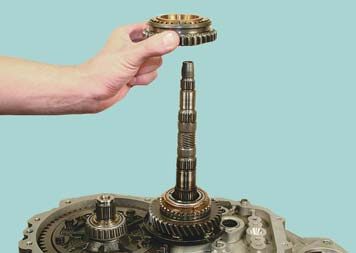

64. ...ведомые шестерни III передачи...
65. ...и II передачи.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
66. Аккуратно разведите сепаратор игольчатого подшипника ведомой шестерни II передачи...

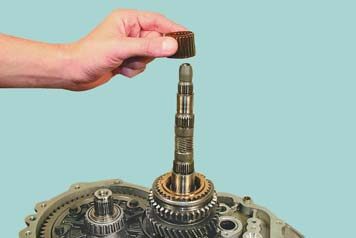

67. ...и снимите с вторичного вала подшипник...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

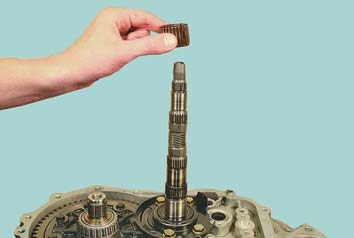

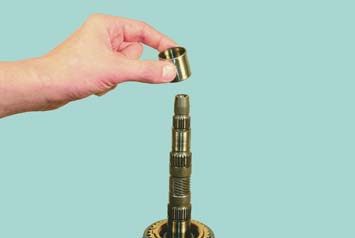

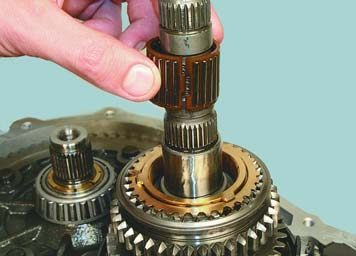

68. ...и распорную втулку.
69. Снимите со шлицев вторичного вала муфту синхронизатора I и II передач вместе с блокирующими кольцами II передачи.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

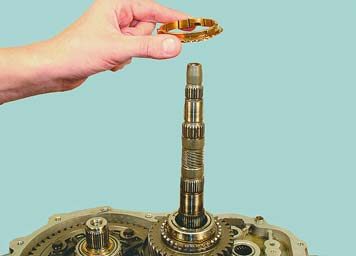

70. Снимите с ведомой шестерни I передачи блокирующее кольцо...

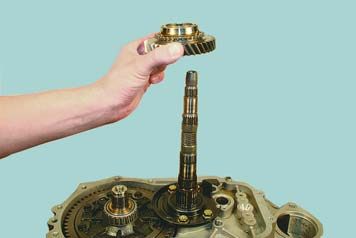

71. ...а шестерню I передачи — с подшипника на вторичном валу.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

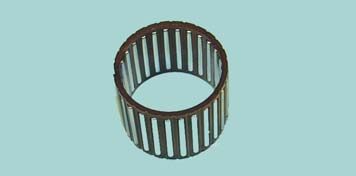

72. Снимите с вторичного вала игольчатый подшипник ведомой шестерни I передачи...
73. ...и фиксирующее кольцо подшипника.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

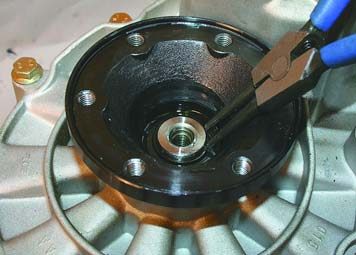

74. Выверните четыре болта крепления к картеру сцепления держателя наружного кольца среднего подшипника вторичного вала...

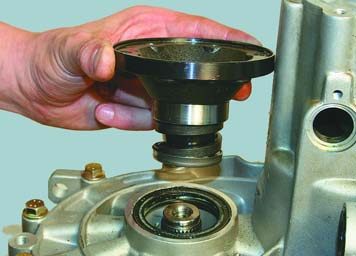

75. ...снимите держатель...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

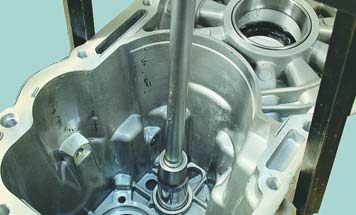

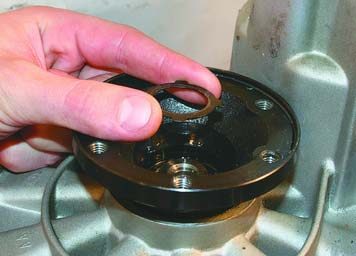

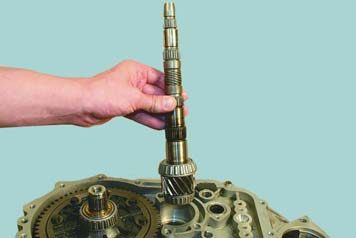

76. ...извлеките из картера сцепления хвостовик вторичного вала и снимите вал в сборе с передним и средним подшипниками.

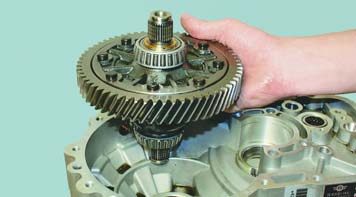

77. Извлеките из картера сцепления дифференциал в сборе.
78. Перед осмотром и дефектовкой тщательно промойте и просушите детали коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

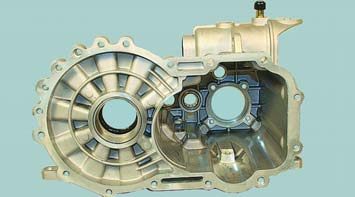

79. Осмотрите картер коробки передач...

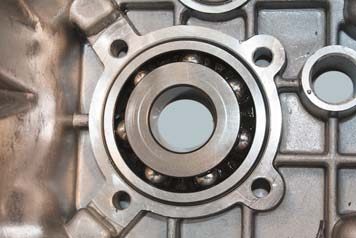

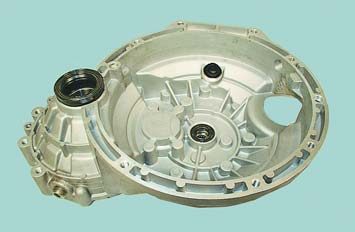

80. ...картер сцепления и заднюю крышку. На них не должно быть сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите мелкозернистой наждачной бумагой. При сильных повреждениях замените дефектные детали.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

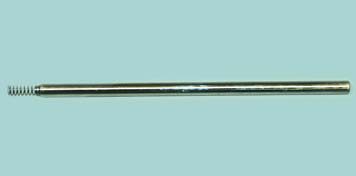

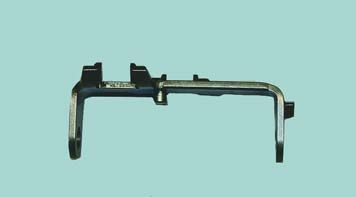

81. Проверьте состояние штока вилок включения передач. Если он погнут или на штоке появились задиры и заусенцы, замените шток.
82. Проверьте состояние поводков вилок включения передач. Если они погнуты или на их рабочих поверхностях появились задиры и заусенцы, замените поводки.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

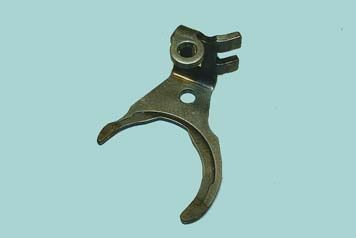

83. Проверьте состояние вилок переключения передач. Если вилки погнуты либо изношены лапки, замените эти детали.

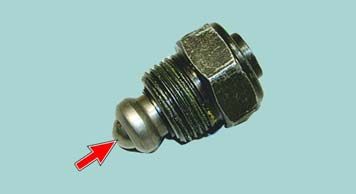

84. Проверьте состояние резьбы корпуса упора включения передачи заднего хода и легкость перемещения его шарика (показан стрелкой). При повреждении резьбы или заедании шарика замените упор.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

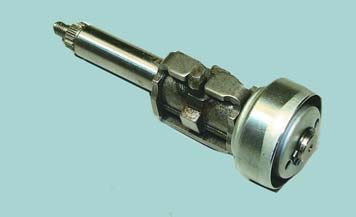

85. Осмотрите поводок механизма переключения передач. Если на штоке поводка есть заусенцы или задиры, повреждена резьба или шлицы штока, а лапки каретки поводка деформированы или изношены, разберите поводок для замены поврежденных деталей (см. «Ремонт механизма переключения передач»).

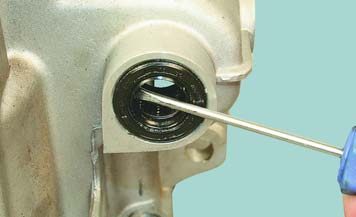

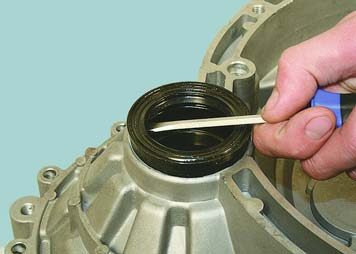

86. При обнаружении в процессе эксплуатации течи масла через сальники и при износе рабочих кромок сальники необходимо заменить. Для замены сальника полуоси, установленного в картере коробки передач, извлеките сальник отверткой...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

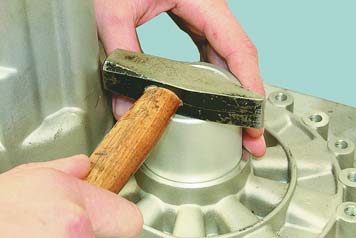

87. ...смажьте новый сальник трансмиссионным маслом и запрессуйте его рабочей кромкой внутрь картера, используя оправку подходящего размера.

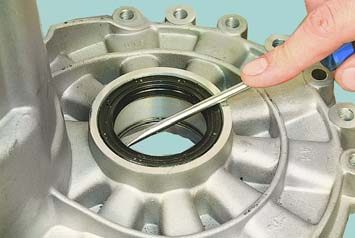

88. Аналогично замените второй сальник полуоси...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
89. ...сальник первичного вала...

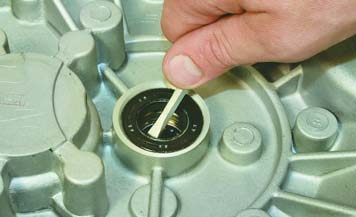

90. ...и сальник штока поводка механизма переключения передач.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
91. Проверьте состояние подшипников. При обнаружении раковин на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках или в случае повреждения сепараторов подшипники необходимо заменить.

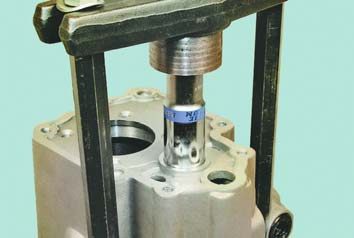

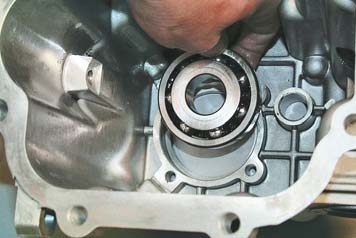

92. Для замены заднего подшипника первичного вала выпрессуйте его из картера коробки передач...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

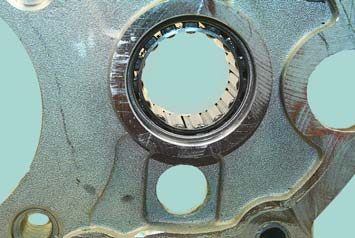

93. ...и запрессуйте новый подшипник, прикладывая усилие к его наружному кольцу.
94. Аналогично замените передний подшипник первичного вала.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
95. Если заменяли подшипники дифференциала, обязательно замените их наружные кольца, установленные в гнезда картеров коробки передач и сцепления, впрессовав их универсальным съемником и аккуратно запрессовав новые кольца через оправку из мягкого металла.
96. Проверьте плавность вращения заднего подшипника вторичного вала и плотность его посадки в гнездо задней крышки. При заедании подшипника или перекатывании шариков, а также при посадке в гнезде с зазором замените подшипник. Если и новый подшипник имеет посадку с зазором, замените заднюю крышку.
97. После выпрессовки подшипников (или их наружных колец) из картеров коробки передач и сцепления проверьте посадочные места под подшипники. На этих поверхностях не должно быть следов износа или повреждения. Если есть повреждения, замените картеры.
Разборка и сборка коробки передач и дефектовка ее деталей

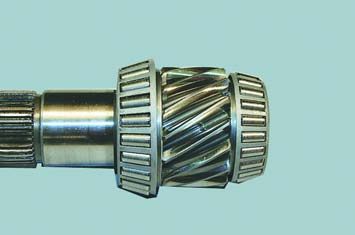

98. Осмотрите средний и передний подшипники вторичного вала. При заедании подшипников или перекатывании роликов замените подшипники (см. «Ремонт вторичного вала»).

Предупреждение
Если заменили передний и средний подшипники вторичного вала, обязательно замените их наружные кольца, установленные в гнезда картера сцепления и держателя наружного кольца среднего подшипника, аналогично тому, как это делали для подшипников дифференциала (см. п. 95).

Разборка и сборка коробки передач и дефектовка ее деталей
99. Игольчатые подшипники шестерен браслетного типа замените новыми независимо от их состояния.

Соберите коробку передач в последовательности, обратной разборке, с учетом следующего.
1. Перед установкой смазывайте все детали свежим трансмиссионным маслом.
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей

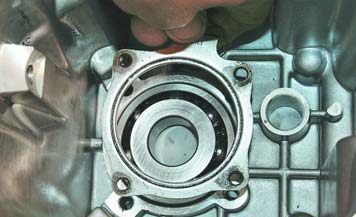

2. Перед установкой задней крышки установите задний подшипник вторичного вала в гнездо крышки...

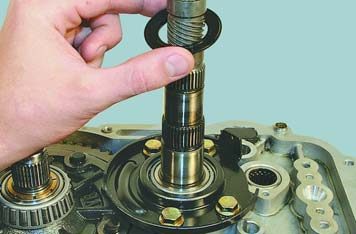

3. ...наложите на него пластину...
Разборка и сборка коробки передач и дефектовка ее деталей
Разборка и сборка коробки передач и дефектовка ее деталей
4. ...и закрепите пластину на крышке болтами.
5. При установке задней крышки на картер коробки передач, если уплотнительная прокладка повреждена или отсутствует, нанесите по всему периметру фланца картера коробки валик силиконового герметика.
6. При установке блокирующего кольца синхронизатора на конус соответствующей шестерни зазор между торцами кольца и зубчатого венца шестерни должен быть не менее 1 мм. В противном случае блокирующее кольцо необходимо заменить.

« предыдущая страница
6.2.4. Снятие и установка коробки передач
^
к оглавлению
следующая страница »
6.2.6. Ремонт вторичного вала

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
