8.3.3. Снятие и установка рулевой колонки

Примечание
Рулевую колонку можно снять в сборе с выключателем зажигания или без него (в зависимости от цели снятия рулевой колонки). В данном подразделе описывается снятие рулевой колонки со снятием выключателя зажигания.

Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка рулевой колонки
Снятие и установка рулевой колонки

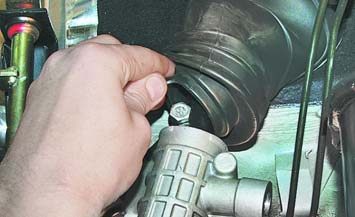

2. В моторном отсеке приподнимите защитный чехол промежуточного вала...

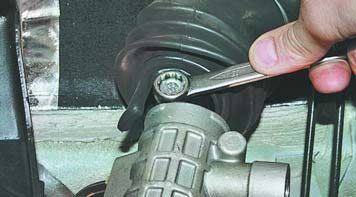

3. ...и выверните болт клеммового соединения промежуточного вала с валом-шестерней рулевого механизма.
Снятие и установка рулевой колонки

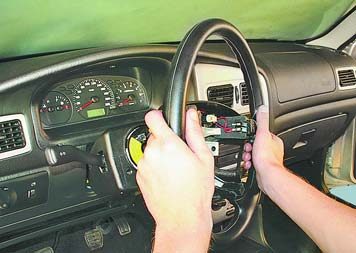

4. В салоне автомобиля снимите рулевое колесо (см. «Снятие и установка рулевого колеса»), предварительно установив его в положение, соответствующее прямолинейному движению.
5. Снимите кожух рулевой колонки (см. «Снятие и установка кожухов рулевой колонки»).
Снятие и установка рулевой колонки
Снятие и установка рулевой колонки

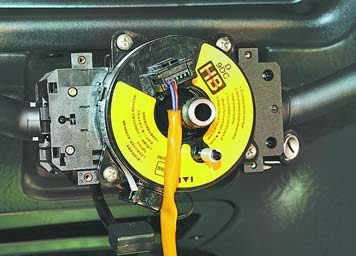

6. Снимите контактное кольцо подушки безопасности и выключателя звукового сигнала (см. «Замена подрулевых переключателей»).

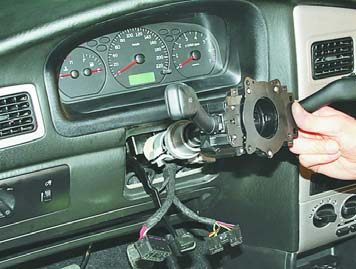

7. Снимите подрулевые переключатели в сборе с соединителем (см. «Замена подрулевых переключателей»).
Снятие и установка рулевой колонки
Снятие и установка рулевой колонки
8. Снимите выключатель (замок) зажигания (см. «Снятие и установка выключателя (замка) зажигания»).

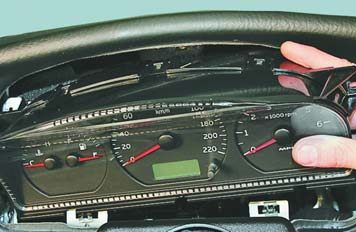

9. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).
Снятие и установка рулевой колонки
Снятие и установка рулевой колонки

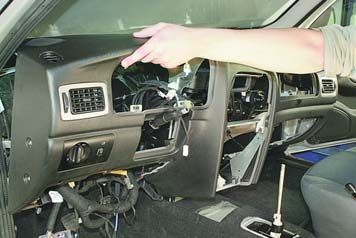

10. Снимите панель приборов (см. «Снятие, разборка и установка панели приборов»).

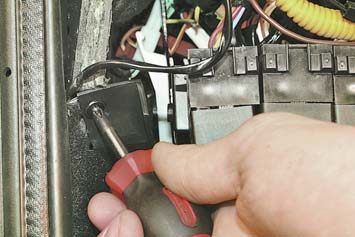

11. Выверните три винта верхнего крепления шумоизоляции щита передка.
Снятие и установка рулевой колонки
Снятие и установка рулевой колонки

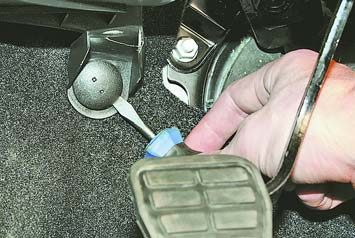

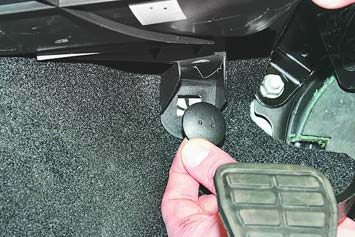

12. Подденьте отверткой...
13. ...и извлеките пистон нижнего крепления шумоизоляции...
Снятие и установка рулевой колонки
Снятие и установка рулевой колонки

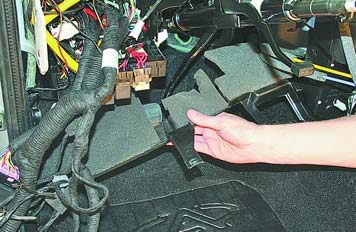

14. ...и снимите ее.

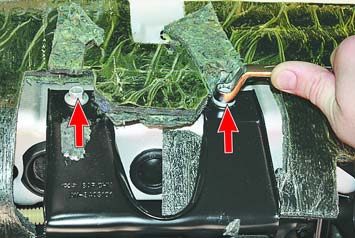

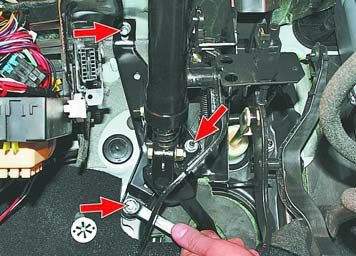

15. Отогните передний край коврика пола и отверните три гайки крепления к щиту передка нижнего кронштейна рулевой колонки...
Снятие и установка рулевой колонки
Снятие и установка рулевой колонки
16. ...выверните по два болта нижнего...

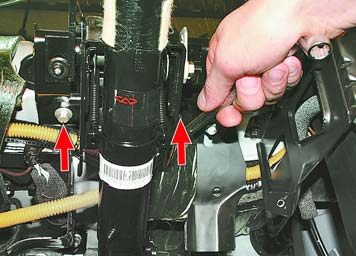

17. ...и верхнего креплений верхнего кронштейна...
Снятие и установка рулевой колонки

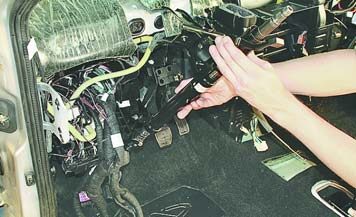

18. ...и снимите рулевую колонку с автомобиля, извлекая в салон через уплотнитель в щите передка промежуточный вал рулевого управления.
19. Установите детали в порядке, обратном снятию.
