9.7.1. Замена шлангов гидропривода тормозов

На автомобиле применяют четыре тормозных шланга: два (задние) для соединения трубопроводов с рабочими цилиндрами задних тормозных механизмов и два (передние) для соединения трубопроводов с рабочими цилиндрами передних тормозных механизмов.
Вам потребуются: специальные ключи для трубопроводов «на 11» и «на 14».
Замена шлангов гидропривода тормозов

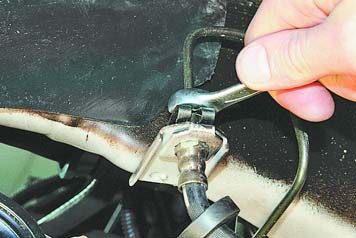

1. Отверните гайку крепления тормозной трубки...

Предупреждение
Примите меры против вытекания из трубки тормозной жидкости, заглушив ее, например, колпачком клапана для выпуска воздуха.

Замена шлангов гидропривода тормозов
Замена шлангов гидропривода тормозов

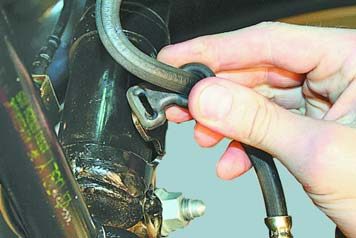

2. ...снимите держатель тормозного шланга с кронштейна на амортизаторной стойке...

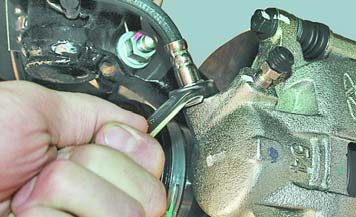

3. ...выверните наконечник шланга из суппорта переднего тормозного механизма...

Примечание
Резьбовая часть наконечника со стороны крепления к суппорту имеет коническую форму.

Замена шлангов гидропривода тормозов

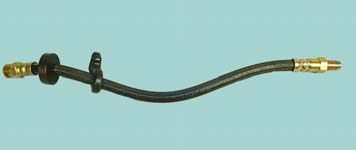

4. ...и снимите шланг.
5. Установите шланг в порядке, обратном снятию.
Замена шлангов гидропривода тормозов
Замена шлангов гидропривода тормозов

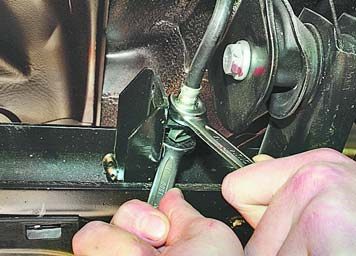

6. Для замены заднего тормозного шланга отверните гайку крепления тормозной трубки, придерживая наконечник шланга от проворачивания...

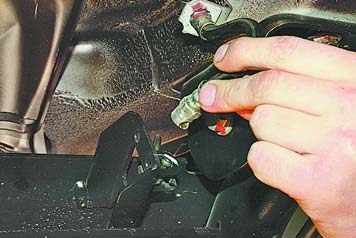

7. ...и извлеките наконечник шланга.
Замена шлангов гидропривода тормозов

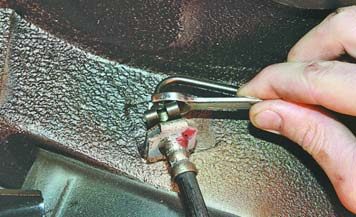

8. Отверните гайку крепления тормозной трубки...

Предупреждение
Примите меры против вытекания из трубки тормозной жидкости, заглушив ее, например, колпачком клапана для выпуска воздуха.

Замена шлангов гидропривода тормозов

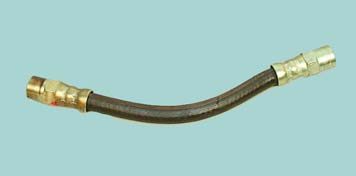

9. ...и снимите тормозной шланг.
10. Установите новый тормозной шланг в порядке, обратном снятию.
11. Аналогично замените тормозные шланги с правой стороны автомобиля.
