1.5. Отопление и вентиляция салона

Панель приборов и органы управления

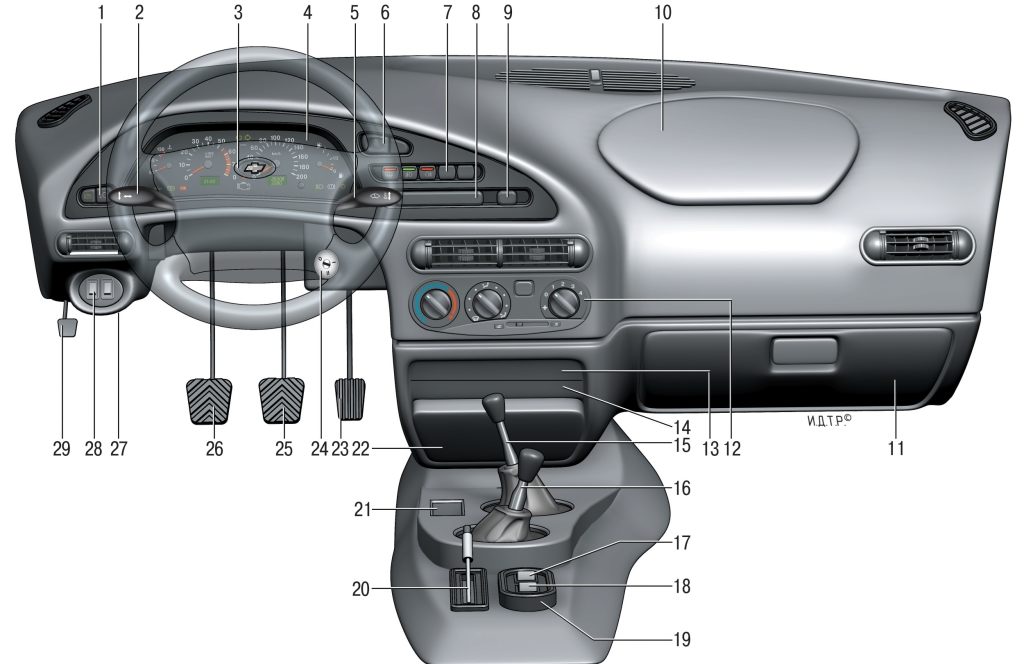

Рис. 1.8. Панель приборов и органы управления


Органы управления отоплением и вентиляцией салона

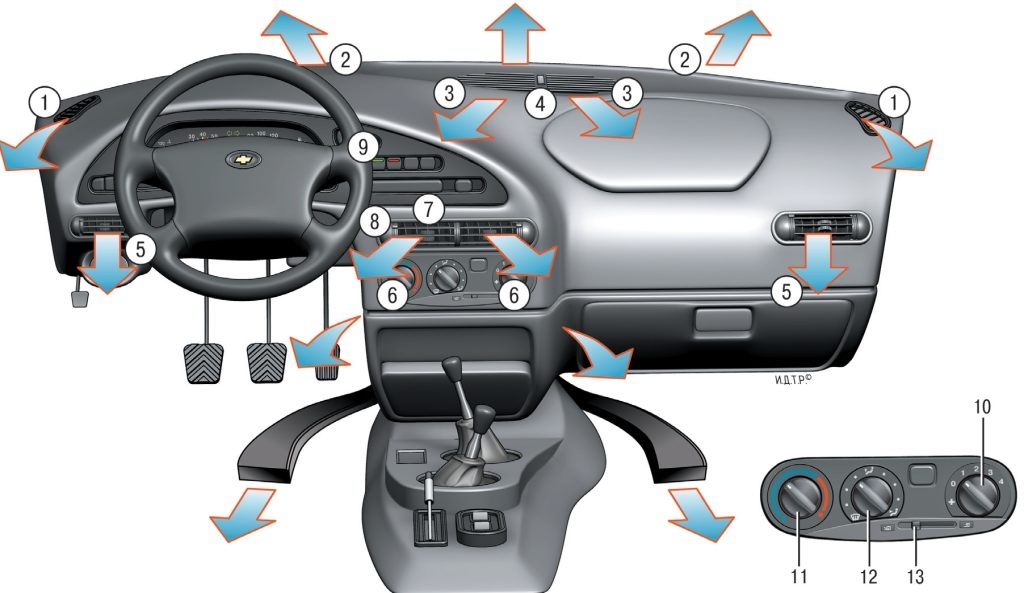

Рис. 1.13. Органы управления отоплением и вентиляцией салона: 1 – сопла обдува стекол передних дверей; 2 – воздуховод обдува ветрового стекла; 3 – верхние сопла; 4 – регулятор дополнительной подачи воздуха через верхние сопла; 5 – боковые сопла; 6 – центральные сопла; 7 – рычаг регулировки направления потока воздуха; 8 – рукоятка регулятора интенсивности потока воздуха; 9 – выключатель электрообогрева стекла двери задка; 10 – переключатель режимов вентилятора отопителя; 11 – регулятор температуры подаваемого воздуха; 12 – регулятор распределения потоков воздуха; 13 – регулятор подачи наружного воздуха


Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом и снабженный в зависимости от комплектации фильтром улавливания пыли, очищающим поступающий в салон воздух от пыли, копоти, пыльцы растений и т.п. Воздух, поступающий в салон через воздухозаборник, проходит через отопитель. В зависимости от положения рукояток регуляторов блока 12 (см. рис. 1.8) управления отоплением и вентиляцией в салон автомобиля поступает либо подогретый, либо холодный воздух. Расположение органов управления отоплением и вентиляцией показано на рис. 1.13.

Вентиляция салона
В крайнем левом положении рычага регулятора 13 (рис. 1.13) наружный воздух может поступать в салон автомобиля:
– через воздуховоды 2 обдува ветрового стекла и сопла 1 обдува стекол передних дверей, если установить рукоятку регулятора 12 в положение ;
– через боковые 5 и центральные 6 сопла, если рукоятку регулятора 12 перевести в положение .

Рукоятками регуляторов 8 регулируют интенсивность подачи воздуха через боковые и центральные сопла изменением положения заслонок в соплах вплоть до полного их закрытия. При указанном положении рукоятки регулятора 12 при открытой заслонке сопла регулятором 4 обеспечивают дополнительную подачу воздуха через верхние сопла 3;
– через нижние сопла, расположенные в консоли панели приборов, в зону ног водителя и переднего пассажира, если рукоятка регулятора 12 находится в положении .
При повороте рычагами 7 направляющих лопаток боковых и центральных сопел меняется направление воздушного потока.
Для увеличения подачи воздуха в салон включите рукояткой переключателя 10 один их четырех режимов вентилятора отопителя.
Перемещением рычага регулятора 13 включают режим рециркуляции. В этом режиме прекращается подача наружного воздуха, что ускоряет прогрев салона в зимнее время. Этот режим также может быть полезен в летнее время, например, при проезде тоннеля или при движении в пробке для исключения попадания в салон воздуха, насыщенного отработавшими газами.

        ПРИМЕЧАНИЕ
Не рекомендуется постоянно пользоваться режимом рециркуляции, так как в этом случае повышается влажность воздуха в салоне, что вызывает интенсивное запотевание стекол.

Предохранение стекол  от запотевания  и устранение наледи
Для предохранения ветрового стекла и стекол дверей от запотевания в летнее время достаточно направить на них холодный воздух. Для этого установите рукоятку
регулятора 12 в положение , а рычаг регулятора 13 – в крайнее левое положение.
Для устранения наледи на стеклах необходимо направить на них подогретый воздух, для чего дополнительно установите рукоятку регулятора 11 в зону, отмеченную красным цветом, и при необходимости включите соответствующий режим работы вентилятора отопителя.
Для предохранения стекла двери задка от запотевания и обмерзания включите его электрообогрев выключателем 9.

Отопление салона
Температуру воздуха, подаваемого в салон, регулируют, изменяя положение рукоятки регулятора 11, а интенсивность его подачи – рукоятки переключателя 10 режимов работы вентилятора. После удаления наледи с ветрового стекла и со стекол передних дверей вращением рукоятки регулятора 12 выберите желаемое направление подачи воздуха в салон:
– через боковые и центральные сопла при открытых заслонках сопел;
– в нижнюю часть салона. Кроме того, если регулятором 4 открыта заслонка дополнительной подачи воздуха, в положении  рукоятки регулятора 12 воздушный поток подается через сопла 3 в верхнюю часть салона.
Для ускорения прогрева салона на стоящем автомобиле рукояткой 13 включите режим рециркуляции. При движении режим рециркуляции отключите, так как он приводит к запотеванию стекол.
