10.23. Замена ветрового стекла и стекол двери задка и боковины

ПРИМЕЧАНИЯ На рисунках показано, как устанавливают стекла на заводе-изготовителе, поэтому толщина шва и некоторые другие параметры могут отличаться от сведений, указанных в инструкции к набору для вклейки стекол. Также могут быть незначительные различия в инструкциях к наборам разных производителей. В связи с этим при выполнении данной операции ориентируйтесь на инструкцию к приобретенному вами набору.

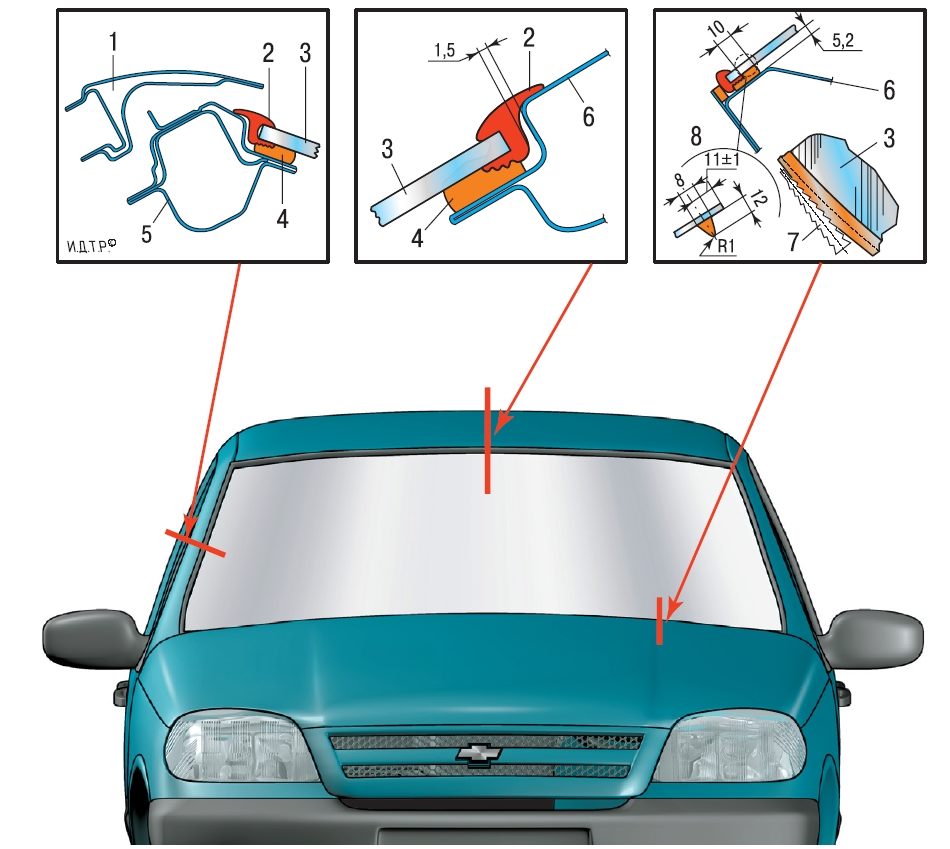

Рис. 10.4. Схема установки ветрового стекла: 1 – облицовка; 2 – окантовка ветрового стекла; 3 – ветровое стекло; 4 – клеевой шов; 5 – передняя стойка; 6 – передняя поперечина панели крыши; 7 – регулировочный клин; 8 – размеры валика клея до приклейки стекла

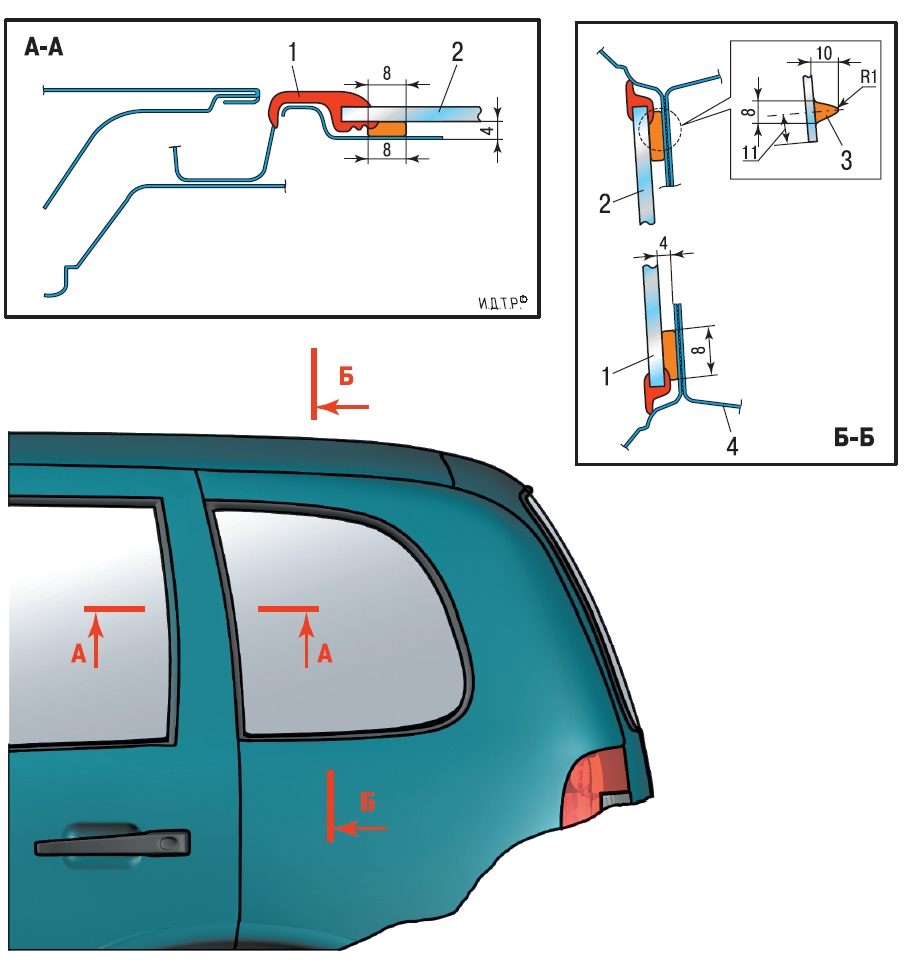

Рис. 10.5. Схема установки стекла боковины: 1 – окантовка стекла боковины; 2 – стекло окна боковины; 3 – валик клея до приклейки стекла; 4 – рамка окна боковины

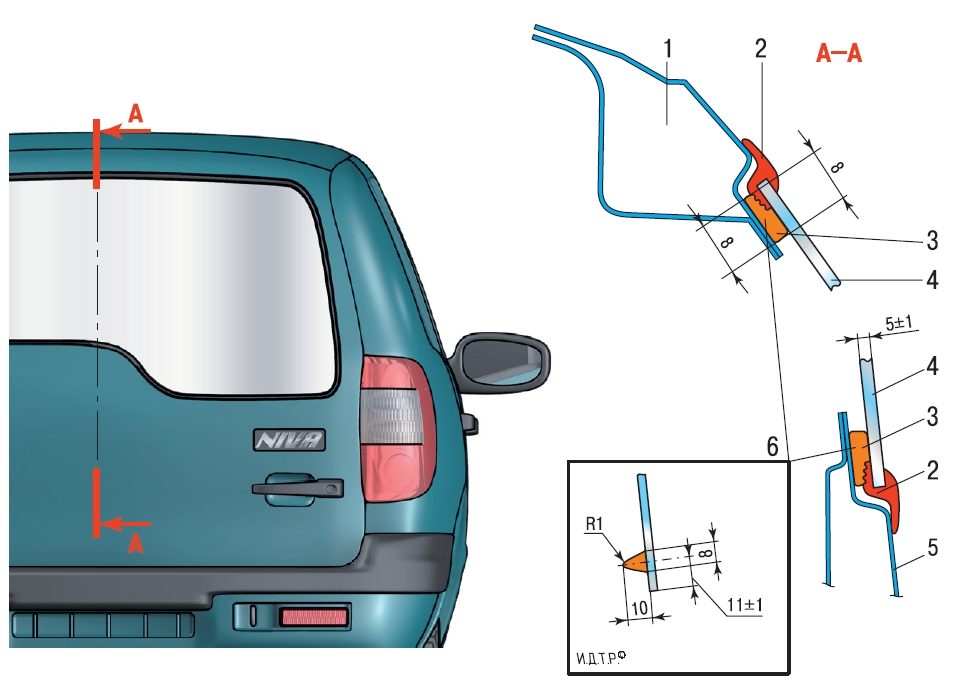

Рис. 10.6. Схема установки стекла двери задка: 1 – дверь задка; 2 – окантовка стекла окна задка; 3 – клеевой шов; 4 – стекло окна задка; 5 – панель двери задка; 6 – размеры валика клея до установки стекла

Так выглядит набор для вклейки стекол. Набор состоит из тубы с клеем, наконечника тубы, активатора/очистителя и грунтовки.

Вам потребуются: набор для вклейки стекол, стальная струна, острый нож.

1. Опустите стекла передних дверей.

2. Снимите обивки передних стоек (см. «Снятие обивок салона»).	3. Выверните винты крепления и...

4. ...снимите вставку панели приборов.

5. Снимите облицовочную накладку ветрового окна и рычаги стеклоочистителя (см. «Снятие, установка и ремонт стеклоочистителя ветрового окна»).

6. Снимите окантовку ветрового стекла и тщательно очистите. Если окантовка повреждена или потеряла эластичность, замените ее.	7. Снимите окантовку накладки ветрового стекла.

ПРИМЕЧАНИЕ Для снятия вклеенного стекла удобно воспользоваться стальной струной.

8. Проткните клеевой шов заостренным инструментом (например, шилом) и протяните в отверстие струну.	9. Для удобства дальнейшей работы на концах струны можно закрепить гаечные ключи, которые послужат ручками.

10. Распилите струной клеевой шов по всему периметру стекла (для выполнения этой операции вам потребуется помощник).	11. Снимите стекло с автомобиля.

ПРЕДУПРЕЖДЕНИЕ Соблюдайте меры предосторожности при работе со стеклом. Если стекло повреждено, оно может неожиданно разрушиться.

12. Срежьте старый шов, оставляя тонкий слой клея (1,0–2,0 мм).

13. Установите окантовку на новое стекло.

14. Нанесите активатор/очиститель на край стекла и проем окна по всему периметру.	15. Нанесите грунт по периметру стекла и...

16. ...проема окна. Не наносите грунт на остатки старого клея!	17. Равномерно нанесите клей на проем окна (толщина слоя 0,5 см) и...

18. ...по периметру стекла.	19. Установите стекло в сборе с окантовкой на автомобиль, устанавливая с помощью регулировочных клиньев равномерные зазоры по периметру окна. Прижмите и зафиксируйте стекло при помощи малярного скотча, чтобы не допустить его смещения вниз. Период полимеризации клея составляет не менее двух-трех часов.

В течение этого времени автомобиль не должен подвергаться никаким внешним воздействиям. Даже резкое закрывание двери может привести к повышению давления воздуха в салоне и, как следствие, к отрыву стекла. Эксплуатацию автомобиля после вклейки стекла желательно начать не ранее чем через 24 ч.

20. Стекло двери задка и стекла боковины замените аналогичным образом.
