3.10. Аккумуляторная батарея не подзаряжается

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока – генератор – обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею. Если в комбинации приборов горит красная лампа разряда аккумуляторной батареи (поз. 16 на рис. 1.12), значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

Комбинация приборов

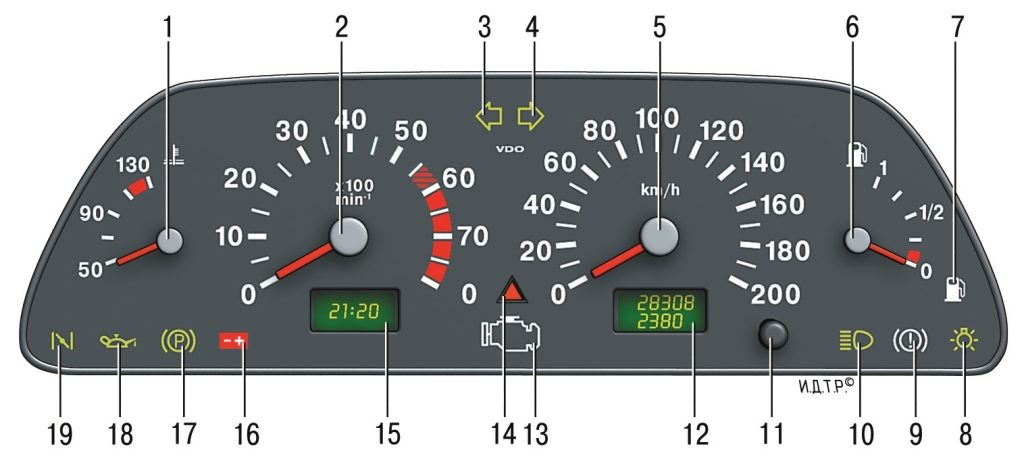

Рис. 1.12. Комбинация приборов



Проверка  электрооборудования
1. Проверьте, не оборван ли ремень привода генератора. Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Если прогиб не соответствует норме, отрегулируйте его натяжение (см. «Регулировка натяжения и замена ремня привода водяного насоса и генератора» в разд. 4 «Двигатель»).

        ПОЛЕЗНЫЙ СОВЕТ
Чтобы добраться до гаража или ближайшего магазина запчастей при отсутствии запасного ремня, можно вместо оборванного установить кольцо, вырезанное из старой автомобильной камеры. Если временную замену ремню найти не удалось, дальше придется двигаться на буксире, так как этот же ремень приводит водяной насос и при его отсутствии двигатель практически сразу «закипит».

2. Если ремень натянут нормально, проверьте, не перегорел ли соответствующий предохранитель. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. разд. 9 «Электрооборудование»), в руководстве по ремонту автомобиля, отдельной электрической схеме, на корпусе монтажного блока и на самих предохранителях. Если предохранитель перегорел, замените его, пустите двигатель и проверьте, погасла ли лампа разряда аккумулятора. Если лампа погасла, можно продолжать движение.

        ПРЕДУПРЕЖДЕНИЕ
Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.

3. Если лампа разряда аккумулятора не погасла, проверьте провод, идущий от генератора к «плюсовой» клемме аккумуляторной батареи. К ней подводятся три провода: более толстый соединяет аккумуляторную батарею со стартером, тонкие – с генератором и системой управления двигателем. Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.
Если после принятых мер лампа разряда продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.

        ПОЛЕЗНЫЙ СОВЕТ
Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и т.д.
Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора. Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Проверка на автомобиле. Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0. После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «30» и массой генератора. Напряжение должно находиться в пределах 13,6–14,6 В. В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.
Для проверки регулятора, снятого с генератора, подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В «+» на клемму, а «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть.
Затем подайте напряжение 15–16 В – лампа должна погаснуть. Если лампа горит в обоих случаях, то в регуляторе пробой; если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.
