8.1. Особенности устройства

Схема тормозной системы

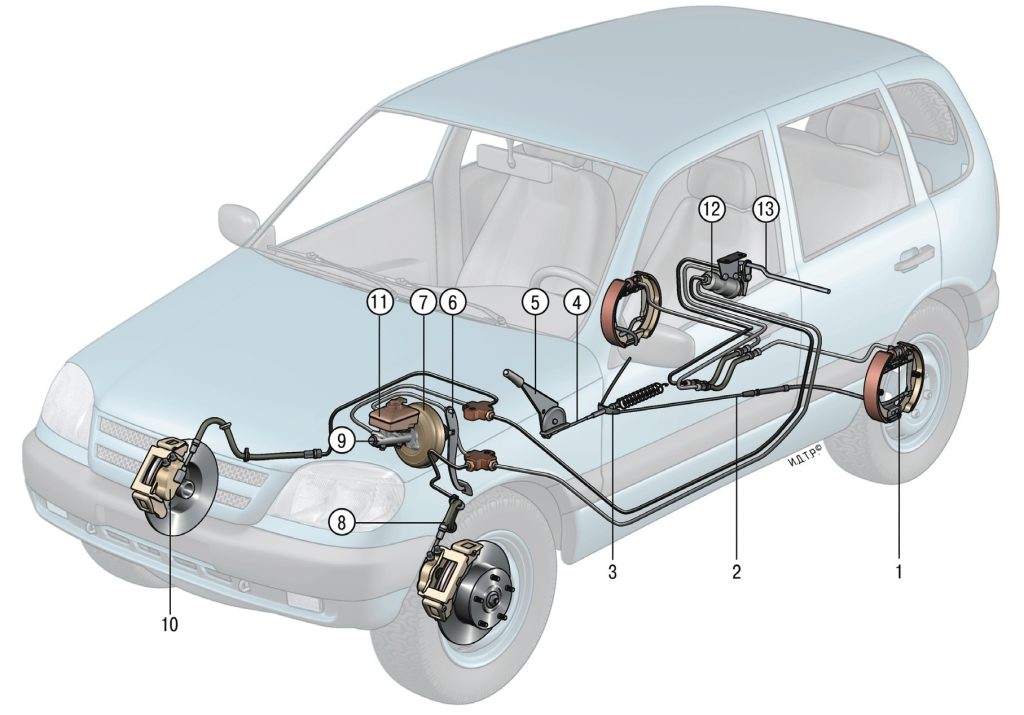

Рис. 8.1. Схема тормозной системы: 1 – рабочий цилиндр заднего тормоза; 2 – задний трос стояночного тормоза; 3 – направляющая заднего троса; 4 – передний трос стояночного тормоза; 5 – рычаг стояночного тормоза; 6 – педаль тормоза; 7 – вакуумный усилитель; 8 – трубопровод; 9 – главный цилиндр; 10 – блок рабочих цилиндров переднего тормоза; 11 – бачок главного цилиндра; 12 – регулятор давления; 13 – рычаг привода регулятора давления


Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис. 8.1). Первая обеспечивает торможение при движении автомобиля и имеет гидравлический привод, вторая затормаживает автомобиль на стоянке, имеет механический привод.
На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью. В гидравлический привод включены: главный тормозной цилиндр 9, вакуумный усилитель 7, бачок 11 главного цилиндра, регулятор 12 давления задних тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами и трубопроводы.
Стояночная система имеет привод на тормозные механизмы задних колес.

Привод тормозов

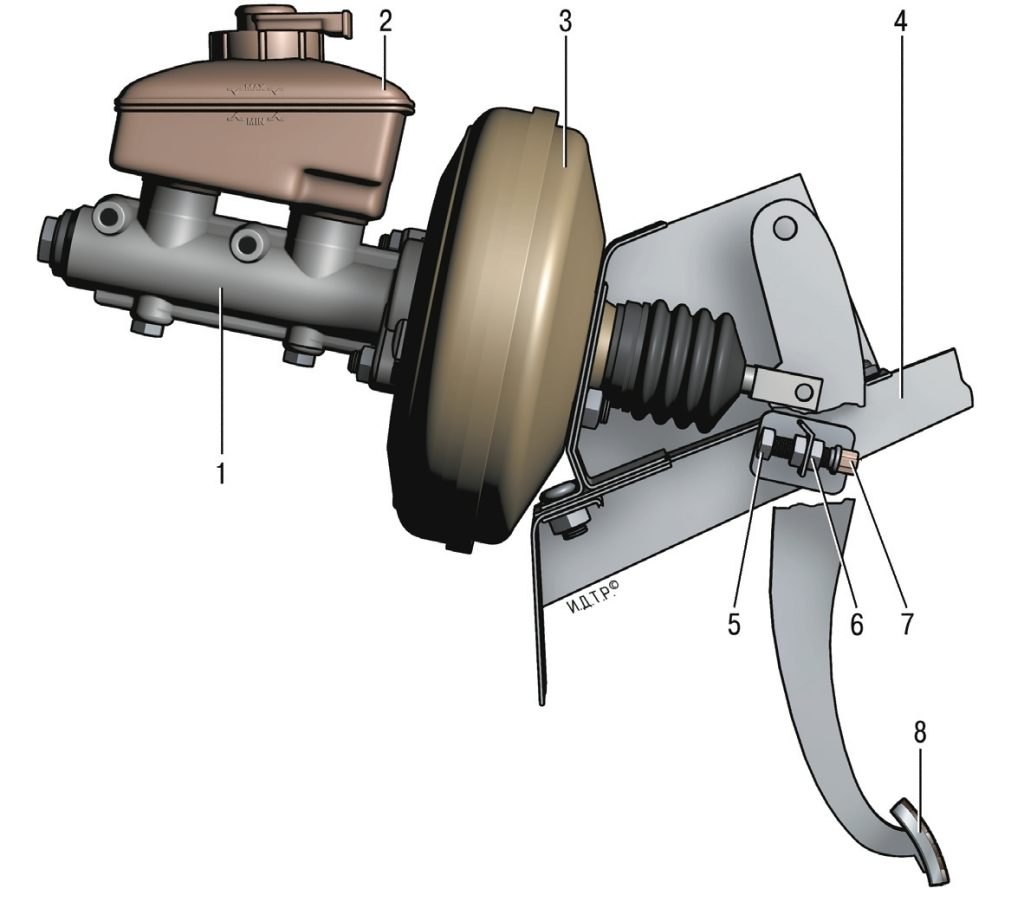

Рис. 8.2. Привод тормозов: 1 – главный цилиндр; 2 – бачок; 3 – вакуумный усилитель; 4 – кронштейн педали тормоза; 5 – буфер выключателя стоп-сигнала; 6 – гайка крепления выключателя стоп-сигнала; 7 – выключатель стоп-сигнала; 8 – педаль тормоза


На рис. 8.2 показан главный цилиндр 1 вариантного исполнения. Снятие, установка и ремонт этого цилиндра описаны в разд. 11 «Вариантные исполнения автомобиля». На момент издания книги на автомобили устанавливали неразборные главные цилиндры, конструкция которых отличается от цилиндра 1 на рис. 8.2.
