8.12. Стояночный тормоз

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес.

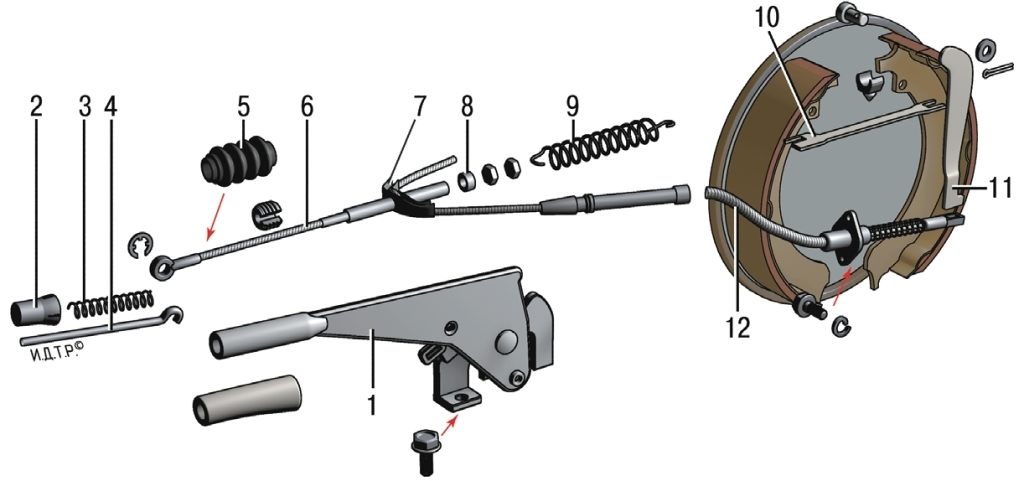

Рис. 8.9. Детали привода стояночного тормоза: 1 – рычаг; 2 – кнопка; 3 – пружина тяги; 4 – тяга защелки; 5 – чехол; 6 – передний трос; 7 – направляющая заднего троса; 8 – распорная втулка; 9 – оттяжная пружина; 10 – распорная планка; 11 – рычаг ручного привода колодок; 12 – задний трос

Стояночный тормоз имеет механический привод от рычага 1 (рис. 8.9). Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса. Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.

На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок. Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10. В противоположный паз планки установлено ребро тормозной колодки.

Задний трос заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.

Вам потребуются: ключи «на 8», «на 13» (два), клещи типа «кобра», пассатижи.

1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

2. Ослабьте затяжку контргайки на наконечнике переднего троса.	3. Удерживая наконечник от проворачивания клещами, отверните до конца наконечника контргайку и регулировочную гайку.

4. Снимите пружину.	5. Удерживая наконечник от проворачивания, снимите с наконечника контргайку, регулировочную гайку и распорную втулку.

6. Снимите с наконечника направляющую и отсоедините ее от троса.	7. Выведите трос из кронштейна балки заднего моста и...

8. ...из отверстия кронштейна кузова.	9. Выверните два болта крепления держателя оболочки троса к тормозному щиту.

10. Отсоедините наконечник троса привода стояночного тормоза от рычага привода.	11. Вытяните трос из отверстия тормозного щита.

12. Аналогично снимите правую ветвь троса и снимите задний трос с автомобиля.

13. Установите на автомобиль новый трос в порядке, обратном снятию.

14. Отрегулируйте стояночную тормозную систему (см. «Проверка и регулировка стояночного тормоза»).

Рычаг в сборе заменяйте при износе или повреждении зубчатого сектора или собачки.

Передний трос заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза) или механических повреждениях.

Вам потребуются: ключ «на 13», пассатижи, отвертка.

1. Отсоедините задний трос с направляющей от наконечника переднего троса (см. «Замена заднего троса стояночного тормоза»).

2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

3. Выверните два болта крепления кронштейна рычага к полу и снимите рычаг.	4. Снимите стопорное кольцо оси рычага.

5. Выньте ось рычага.	6. Вытяните трос внутрь салона.

7. Устанавливайте новый трос и рычаг в порядке, обратном снятию.

8. Отрегулируйте стояночную тормозную систему (см. «Проверка и регулировка стояночного тормоза»).
