19.18. Схема 5. Соединения звукового сигнализатора (зуммера)

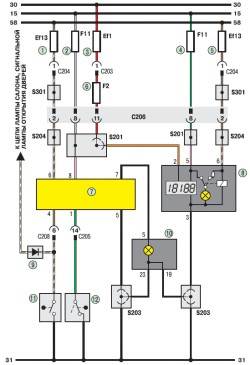

Схема 5. Соединения звукового сигнализатора (зуммера)
Схема 5. Соединения звукового сигнализатора (зуммера): 1, 5 - плавкие вставки (10 А); 2, 4, 6 - предохранители (10 А); 3 - плавкая вставка (80 А); 7 - звуковой сигнализатор (зуммер); 8 - часы; 9 - диод; 10 - сигнальная лампа непристегнутого ремня безопасности; 11 - выключатель незакрытой передней левой двери; 12 - выключатель непристегнутого ремня безопасности
