19.25. Cхема 8д. Соединения комбинации приборов (окончание)

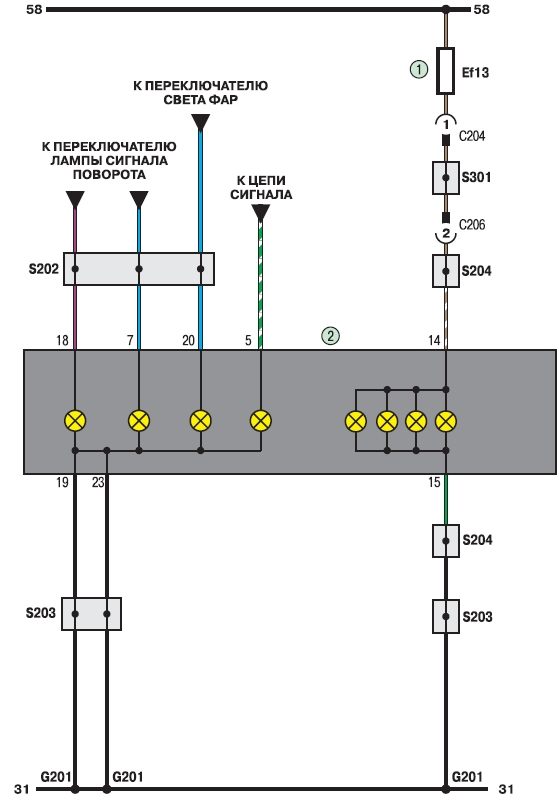

Cхема 8д. Соединения комбинации приборов (окончание): 1 - плавкая вставка (80 А); 2 - комбинация приборов
