19.26. Схема 9. Антиблокировочная система тормозов

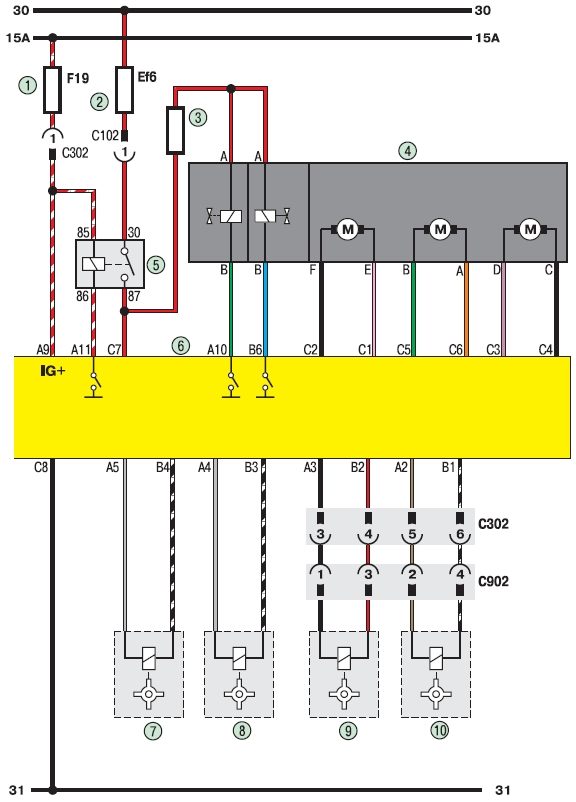

Схема 9. Антиблокировочная система тормозов
Схема 9. Антиблокировочная система тормозов: 1 - предохранитель (10 А); 2 - плавкая вставка (40 А); 3 - предохранитель ABS (10 А); 4 - гидроэлектронный блок ABS; 5 - реле ABS; 6 - блок управления ABS; 7 - датчик вращения левого заднего колеса; 8 - датчик вращения правого переднего колеса; 9 - датчик вращения левого переднего колеса; 10 - датчик вращения правого заднего колеса
