19.6. Схема 2д. Система управления двигателем (продолжение)

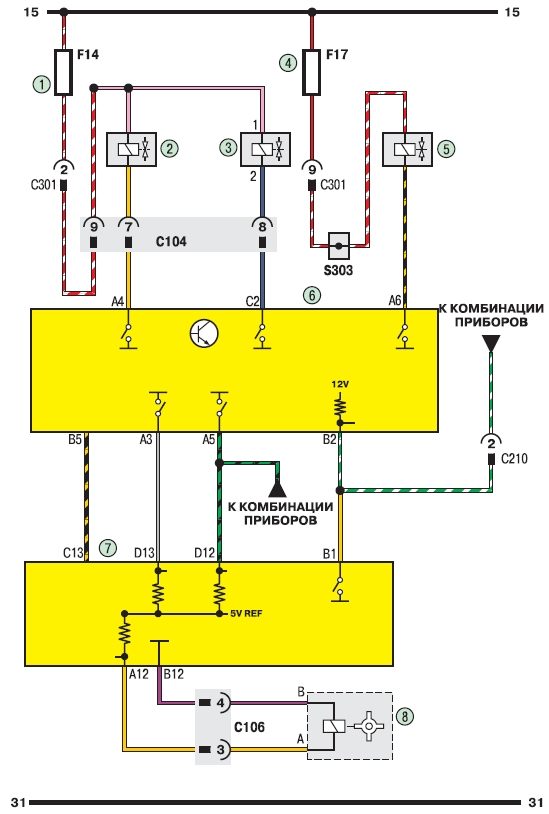

Схема 2д. Система управления двигателем (продолжение)
Схема 2д. Система управления двигателем (продолжение): 1 - предохранитель (15 А); 2 - электромагнитный клапан рециркуляции отработавших газов; 3 - двухходовой клапан; 4 - предохранитель F17 (15 А); 5 - гравитационный клапан; 6 - электронный блок управления двигателем; 7 - комбинация приборов; 8 - датчик скорости автомобиля (для автомобилей, оснащенных автоматической коробкой передач)
