19.9. Схема 3б. Соединения приборов освещения (продолжение)

Схема 3б. Соединения приборов освещения (продолжение)

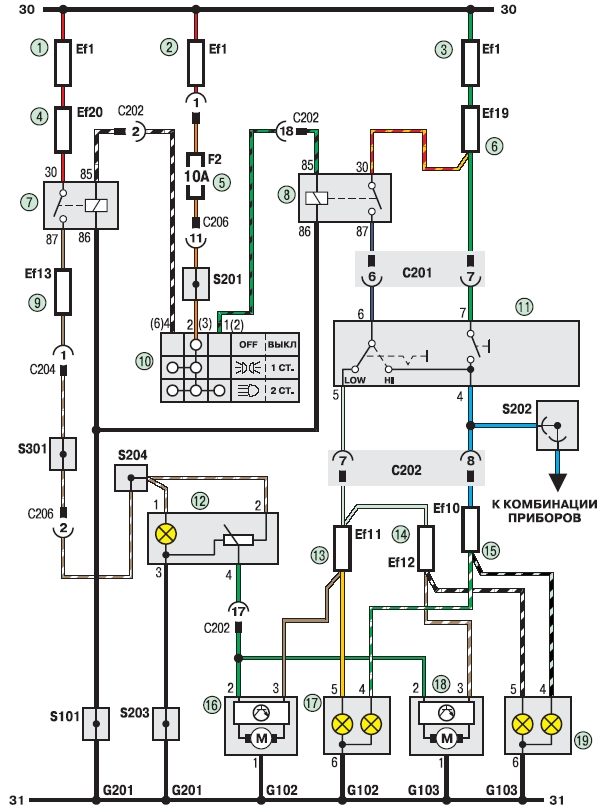

Схема 3б. Соединения приборов освещения (продолжение): 1, 2, 3 - плавкие вставки (80 А); 4, 15 - плавкая вставка (20 А); 5, 9, 13, 14 - предохранители (10 А); 6 - плавкая вставка (25 А); 7 - реле; 8 - реле фар; 10 - переключатель наружного освещения; 11 - переключатель указателей поворота; 12 - переключатель корректора фар; 16 - корректор левой фары; 17 - фара левая; 18 - корректор правой фары; 19 - фара правая
