5.12.1. Особенности конструкции

Элементы системы охлаждения
Рис. 5.15. Элементы системы охлаждения: 1 – электровентилятор; 2 – кожух электровентилятора; 3, 34 – гайки; 4, 7, 9, 10, 12, 13, 15, 17, 18, 20, 25, 27, 30, 32, 36, 38, 39, 41, 43, 45 – хомуты; 5, 28, 46, 47, 50 – болты; 6 – подводящий шланг подогрева дроссельного узла; 8 – тройник; 11 – подводящий шланг отопителя; 14 – перепускной шланг; 16 – отводящий шланг отопителя; 19 – отводящий шланг подогрева дроссельного узла; 21 – корпус термостата; 22 – уплотнительное кольцо крышки термостата; 23 – термостат; 24 – патрубок водяного насоса; 26 – отводящий шланг водяного насоса; 29 – соединительный патрубок; 31 – жидкостный шланг расширительного бачка; 33 – расширительный бачок; 35 – пробка расширительного бачка; 37 – пароотводный шланг расширительного бачка; 40 – подводящий шланг радиатора; 42 – радиатор; 44 – отводящий шланг радиатора; 48 – кронштейн крепления радиатора; 49 – верхняя подушка крепления радиатора; 51 – нижняя подушка крепления радиатора

Система охлаждения двигателя (рис. 5.15) жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.

ПРИМЕЧАНИЕ
Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости».

ПРЕДУПРЕЖДЕНИЯ
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

Кроме радиатора, водяного насоса, расширительного бачка и шлангов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона автомобиля.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90–100 °С.
Радиатор с горизонтальным потоком жидкости (рис. 5.16), с трубчато-ленточной алюминиевой сердцевиной 3 и пластмассовыми бачками 2 и 6. В нижней части левого бачка 2 находится сливной кран 1. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя и патрубок шланга, соединяющего радиатор с расширительным бачком.

Радиатор и электровентиляторы системы охлаждения

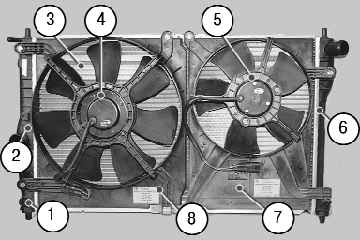

Рис. 5.16. Радиатор и электровентиляторы системы охлаждения: 1 – сливной кран; 2 – отводящий бачок; 3 – сердцевина; 4 – основной электровентилятор; 5 – дополнительный электровентилятор; 6 – отводящий бачок; 7 – кожух дополнительного электровентилятора; 8 – кожух основного электровентилятора

Расширительный бачок 33 (см. рис. 5.15) служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «max» и «min» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 35 с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 130–150 кПа (1,3–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.


ПРИМЕЧАНИЕ
Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат 23 (см. рис. 5.15) с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он установлен в специальном гнезде на передней поверхности блока цилиндров и прижат к нему корпусом 21. При температуре охлаждающей жидкости до 87 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 87 °С термостат начинает открываться, а при 102 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор 4 (см. рис. 5.16) с пластмассовой семилопастной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор через резиновые подушки установлен в кожухе 8. Кожух, в свою очередь, прикреплен к радиатору в четырех точках.
На автомобили, оборудованные системой кондиционирования, устанавливают дополнительный электровентилятор 5 с пятилопастной крыльчаткой, прикрепленный к радиатору через кожух 7.
Работой основного и дополнительного электровентиляторов управляет электронный блок системы управления двигателем, получающий информацию от датчиков системы. Электронный блок через соответствующие реле обеспечивает вращение крыльчаток электровентиляторов с двумя скоростями. Блок включает основной вентилятор с малой скоростью вращения при температуре охлаждающей жидкости 93 °С, с большой скоростью — при 97 °С, переключает вентилятор с большой скорости на малую при 94 °С, выключает его при 90 °С. Блок включает дополнительный вентилятор с малой скоростью, когда включен кондиционер, переключает на большую скорость при температуре охлаждающей жидкости 97 °С или по достижении давления 1882 кПа в нагнетающем трубопроводе кондиционера.
В систему охлаждения с помощью шлангов 11 и 16 (см. рис. 5.15) включен радиатор отопителя салона.
