14.11. Снятие и установка панелей внутренней обивки дверей

1. Откройте дверь и приблизительно на две трети опустите оконное стекло. Отсоедините отрицательный провод от батареи.

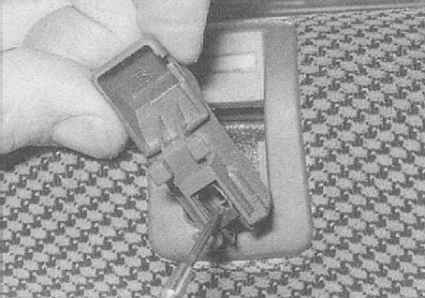

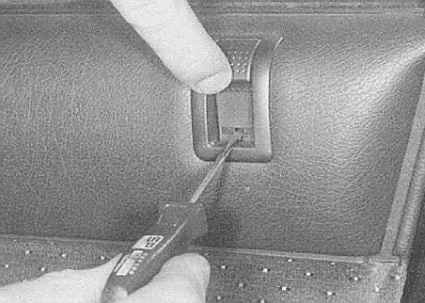

2. Вытяните кнопку выключения замка, затем при помощи маленькой отвертки отожмите стопорный язычок и окончательно снимите кнопку.

3. На моделях с ручным приводом стеклоподъемников снимите ручку управления со своего шпинделя, затем снимите облицовочную пластину.

4. Выверните винт, расположенный в нижнем заднем конце облицовки внутренней ручки двери.

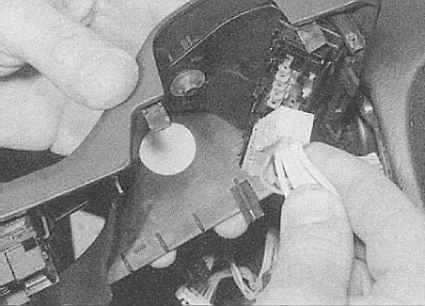

5. Аккуратно поддев, снимите с ручки облицовочную панель. При соответствующей комплектации, оттяните панель внутренней обивки от дверной рамы и рассоедините контактные разъемы электропроводки привода стеклоподъемника/дверного зеркала заднего вида. Если дверные зеркала оборудованы ручным приводом, снимите с панели внутренней обивки декоративную отделку приводного механизма.

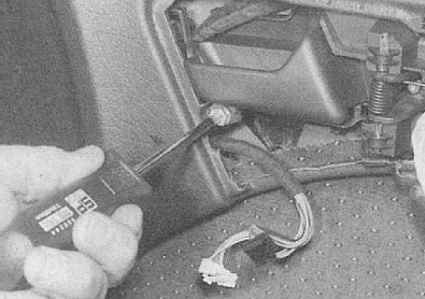

6. Выверните два нижних винта крепления подлокотника.

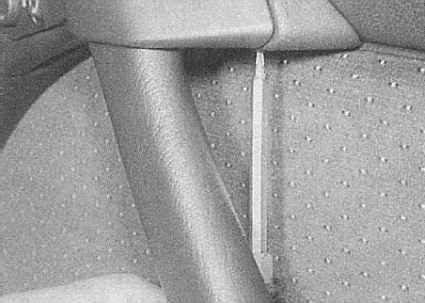

7. Через отверстие в дверной ручке выверните верхний винт крепления подлокотника (обратите внимание, что внутренняя ручка является частью конструкции подлокотника).

8. Выверните винта крепления панели внутренней обивки, расположенный с передней стороны отверстия внутренней ручки.

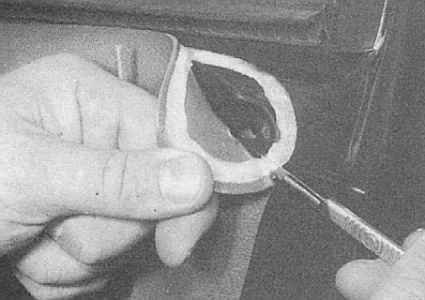

9. Аккуратно поддев отверткой, снимите панель крышки громкоговорителя.

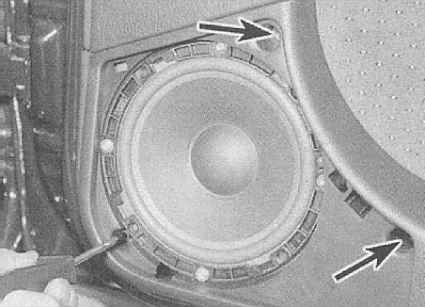

10. Выверните три винта крепления панели внутренней обивки, расположенных вокруг динамика громкоговорителя.

11. Поддевая подходящим вильчатым инструментом, отпустите расположенные по периметру двери фиксаторы и снимите панель внутренней обивки (не забудьте отсоединить электропроводку от громкоговорителя).

12. Если имеется необходимость в снятии пластмассового уплотнительного экрана, придется предварительно демонтировать внутреннюю ручку (см. Снятие и установка дверных ручек и компонентов замка) и, при соответствующей комплектации, блок управления электроприводом стеклоподъемника:

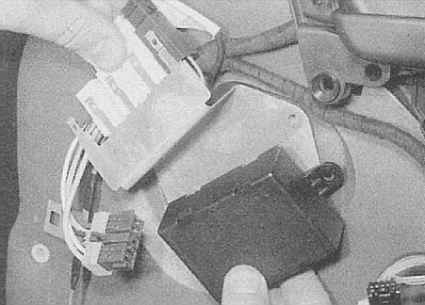

   a) Блок управления электроприводом стеклоподъемника крепится двумя винтами, используемыми также для фиксации колодки контактных разъемов электропроводки. Отсоедините электропроводку, затем выверните винты и снимите блок;
   b) Высвободите контактные разъемы из колодки и снимите последнюю;
   c) На моделях, оборудованных противоугонной сигнализацией, рассоедините контактный разъем электропроводки датчика слежения (датчик вмонтирован в декоративную панель отделки дверного зеркала).

13. Аккуратно отделите уплотнительный экран от дверной рамы (если экран не будет заменяться, постарайтесь не повредить пленку). При снятии экрана пропустите жгуты электропроводки сквозь проходные отверстия в нем.

1. Установка производится в обратном порядке. Обратите внимание на следующие моменты:
   a) Замените поврежденные в процессе демонтажа панели внутренней обивки крепежные фиксаторы;

   b) Удостоверьтесь, чтобы стяжной винт исполнительного штока дверного замка после установки внутренней ручки был затянут;

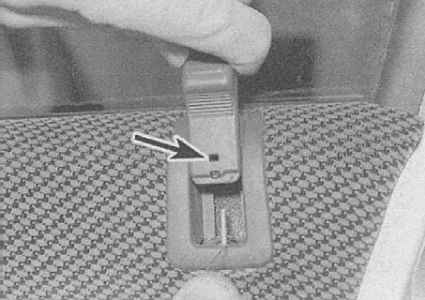

   c) При установке кнопки выключения замка сперва закройте дверь и удостоверьтесь, что исполнительный шток выключателя находится в своем нижнем положении. Переведите стопорный язычок в нижнее из двух отверстий, затем плотно посадите кнопку на конец штока (до щелчка), - стопорный язычок при этом должен оказаться в верхнем отверстии.

1. Отсоедините отрицательный провод от батареи.
2. Откройте дверь.
3. Выполните процедуры, описанные в подразделе "Передние двери - Снятие", пп.2—11.
4. При необходимости снятия пластмассового уплотнительного экрана сначала отпустите фиксаторы крепления на двери опорного кронштейна электропроводки.
