15.10. Снятие и установка часов

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Снимите кожухи рулевой колонки (обратитесь к Главе Кузов и отделка салона).
3. Откройте крышку монтажного блока с целью обеспечения доступа к винту крепления угловой панели отделки “торпедо” с водительской стороны автомобиля.

4. Выверните верхний и нижний крепежные винты, оттяните панель вперед и отсоедините от нее электропроводку. Постарайтесь запомнить порядок подсоединения контактных разъемов. Снимите панель.

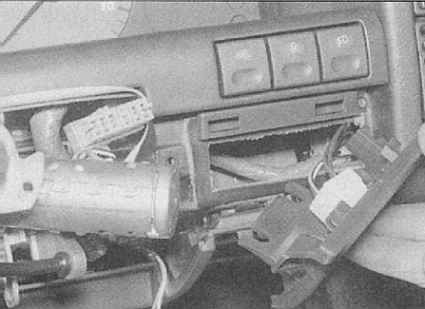

5. Выверните три винта/отпустите фиксаторы крепления панели выключателей, расположенной под приборным щитком. Высвободите левую сторону панели из “торпедо”, потяните сборку на себя и отсоедините электропроводку от выключателей. Постарайтесь запомнить порядок подсоединения контактных разъемов. Снимите панель.
6. Извлеките из панели приборов пепельницу.
7. Выверните два нижних крепежных винта, аккуратно поддев маленькой отверткой, отпустите фиксаторы и снимите облицовку панелей управления функционированием магнитолы/отопителя.
8. Поддев маленькой отверткой, снимите с панели приборов дефлекторы центральных вентиляционные сопла.

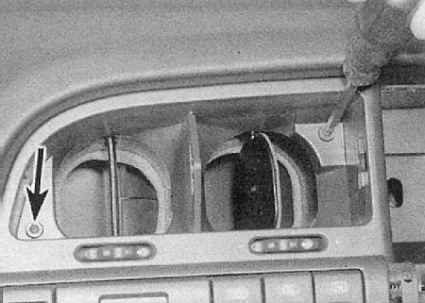

9. Выверните два крепежных винта и извлеките из панели приборов кожух сопел. Отсоедините электропроводку от расположенных в центральной части “торпедо” выключателей, часов и, при соответствующей комплектации, контрольной лампы противоугонной сигнализации/датчика температуры воздуха в салоне автомобиля.

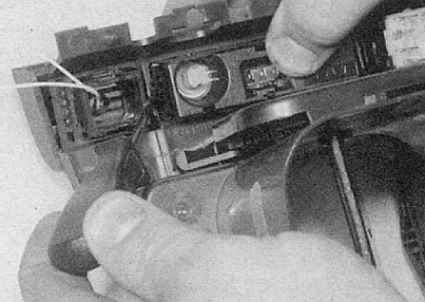

10. С задней стороны панели отпустите фиксаторы и вытолкните наружу часы.

Установка

Установка производится в обратном порядке.
