15.24. Снятие и установка компонентов подушки безопасности
|
См. меры предосторожности,
приведенные в предыдущем разделе.
|
Общая информация
Датчики подушки безопасности встроены в электронный блок управления (ECU)
системы, который вмонтированный в рулевое колесо автомобиля. Контрольная
лампа встроена в сборку подушки безопасности.
В случае возникновения любых
сомнений в исправности функционирования системы, немедленно обращайтесь
за консультацией к специалистам автосервиса. Ни в коем случае не предпринимайте
самостоятельных попыток проведения диагностики состояния системы, либо
обслуживания ее компонентов, помимо описанных ниже процедур снятия и установки
модуля подушки безопасности или ее вращающегося барабанного разъема.
Электронный блок управления (ECU) подушки безопасности
Блок встроен в рулевое колесо и в индивидуальном порядке не поставляется.
Описание процедур снятия и установки рулевого колеса приведено в Главе
"Ходовая
часть и рулевое управление".
Модуль подушки безопасности
Снятие
Модуль подушки безопасности вмонтирован в центральную часть рулевого колеса.
|
|
|
1. Произведите деактивацию системы
(см.
Подушка безопасности - общая информация,
меры предосторожности и деактивация системы).
2. Поверните рулевое колесо таким образом, чтобы обеспечить доступ к двум винтам
крепления модуля подушки безопасности. Винты расположены с задней стороны сборки
рулевого колеса.
|
|

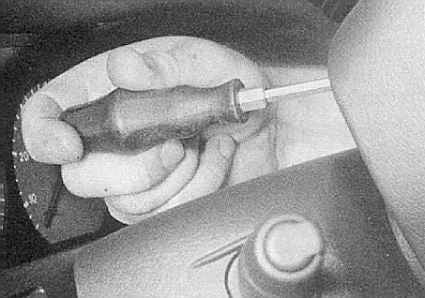

3. Выверните два крепежных винта.
|
|
|
4. Высвободите один из краев модуля подушки безопасности
из центральной части рулевого колеса, затем разверните модуль
освобожденным краем наружу, полностью не снимая его.
|
|

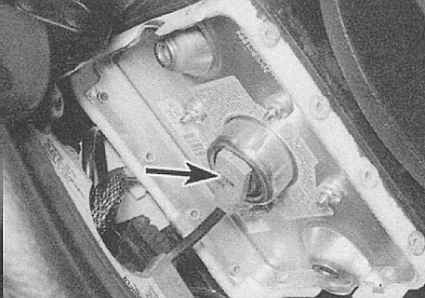

5. Осторожно рассоедините оранжевый контактный
разъем электропроводки системы,
затем окончательно извлеките модуль из сборки рулевого колеса.
|
|
|
6. Если модуль снимается с автомобиля
надолго, примите соответствующие меры предосторожности по его
хранению (см.
Подушка безопасности - общая
информация, меры предосторожности и деактивация системы).
|
|
Установка
Установка производится в обратном порядке. Обратите внимание на следующие
моменты:
a) Старайтесь не ронять и не стряхивать устанавливаемый модуль
подушки безопасности;
b) Закончив установку модуля, произведите активацию системы
(см.
Подушка безопасности - общая информация, меры
предосторожности и деактивация системы).
Вращающийся барабанный разъем подушки безопасности
Снятие
|
|
|
1. Снимите модуль подушки безопасности
(см. выше).
2. Снимите рулевое колесо (обратитесь к Главе
Кузов и отделка
салона).
3. Снимите кожухи рулевой колонки (обратитесь к Главе
Кузов
и отделка салона).
|
|
4. Отыщите справа под рулевой колонкой
два штекера электропроводки барабанного разъема и рассоедините
их.

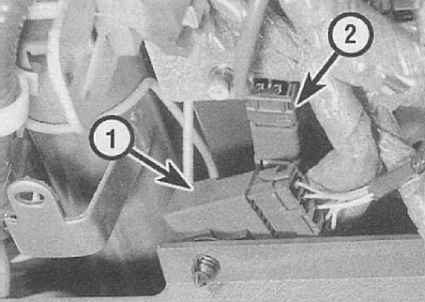

1
— Штекерные разъемы электропроводки
магнитолы
2
— Штекерные разъемы подушки безопасности
|
|
|

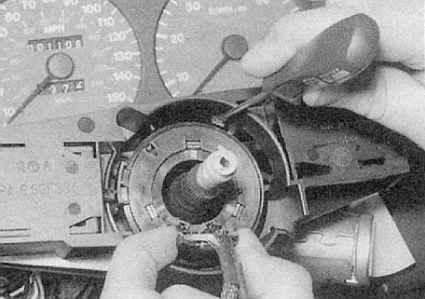

5. При помощи маленькой отвертки отпустите крепежный
фиксатор.
|
|
|

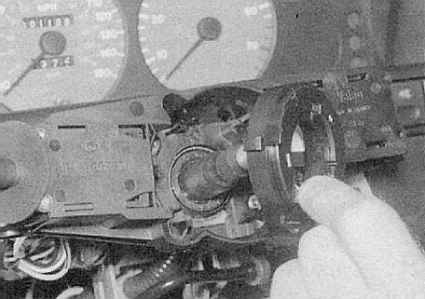

6. Снимите вращающийся барабанный разъем с рулевой
колонки.
|
|
|
7. Высвободите электропроводку из кожуха (в случае
необходимости снимите сборку подрулевого переключателя).
|
|
Установка
Установка производится в обратном порядке.
|
