15.9. Снятие и установка компонентов приборного щитка

1. Снимите приборный щиток (см. Снятие и установка приборного щитка).

1. Вытяните кнопку сброса счетчика текущего километража из передней части приборного щитка.
2. Отпустите крепежные фиксаторы, выверните винты и снимите сборку панели облицовки приборного щитка с защитным стеклом.

3. Доступ ко всем измерителям, кроме спидометра обеспечивается путем снятия задней крышки комбинации приборов (отдайте крепежные винты).

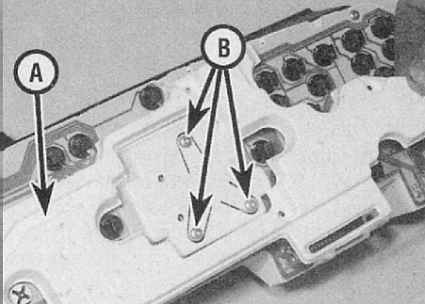

A — Задняя крышка комбинации приборов
B — Винты крепления сборки спидометра

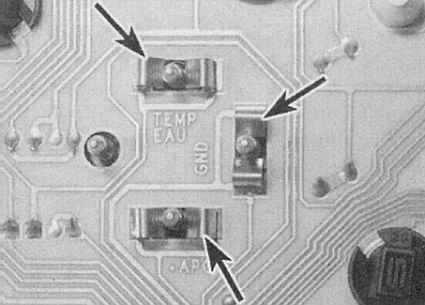

4. Отдайте крепежные винты или гайки и снимите соответствующий измеритель. Обратите внимание, что крепление некоторых измерителей осуществляется посредством фиксаторов его контактных разъемов.

5. Установка производится в обратном порядке.

1. Поверните патрон вышедшей из строя лампы против часовой стрелки и извлеките его из сборки комбинации приборов. Лампы заменяются в сборе с патронами.
