10.12.2. Общее испытание

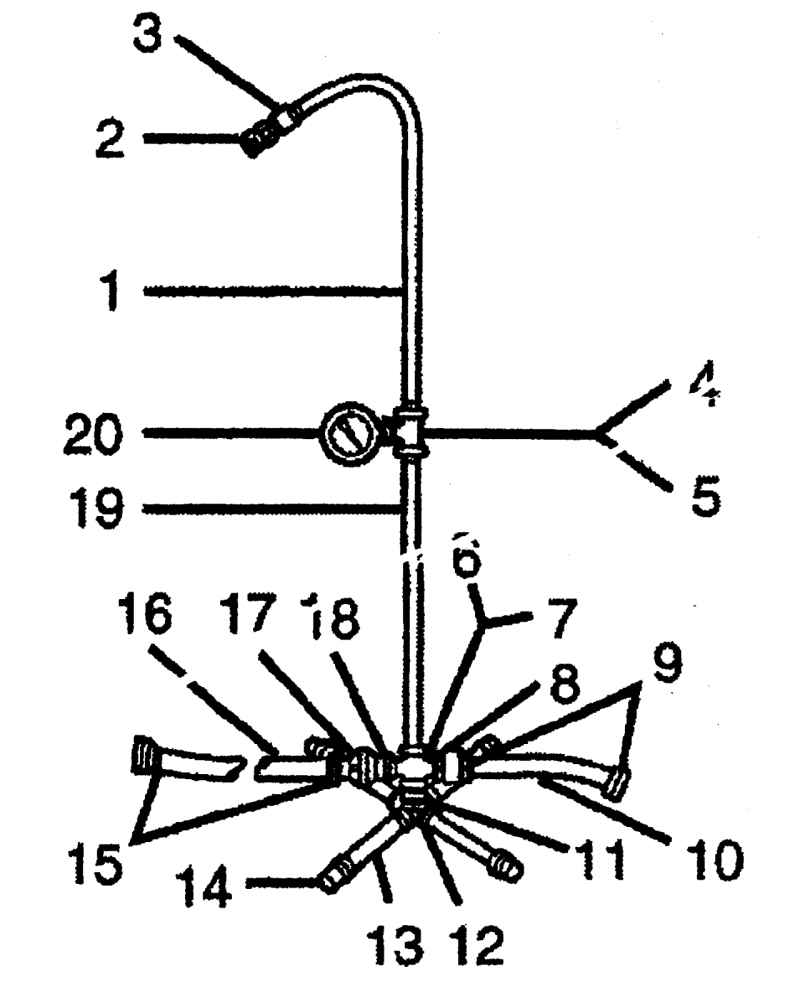

Рис. 10.140. Элементы водяного стенда проверки герметичности кузова: 1 — труба 1/2 дюйма длиной 600 мм; 2 — распылительная форсунка #1/2 GG—25 или аналогичная высотой 1600 мм от пола; 3 — муфта 1/2 дюйма; 4 — соединитель Т—образный 1/2 дюйма на 1/2 дюйма на 1/4 дюйма (только правый); 5 — муфта 1/2 дюйма (только левая); 6 — крестовина 1/2 дюйма (только левая); 7 — тройник 1/2 дюйма (только левый); 8 — штуцер 1/2 дюйма (только левый); 9 — муфта гнездовая для шланга 5/8 дюйма; 10 — впускной шланг 5/8 дюйма длиной 600 мм (только правый); 11 — резьбовой патрубок 1/2 дюйма; 12 — крестовина 1/2 дюйма с колпачком; 13 — штуцер 1/2 дюйма на 1/2 дюйма; 14 — колпачок 1/2 дюйма; 15 — муфта гнездовая для шланга 5/8 дюйма; 16 — соединительные шланги 5/8 дюйма длиной 3600 мм; 17 — быстро соединяемое шланговое соединение 5/8 дюйма; 18 — штуцер 1/2 дюйма; 19 — трубка 1/2 дюйма длиной 750 мм; 20 — манометр 1/4 дюйма (только правый)

Проведите испытание на герметичность водяным стендом (рис. 10.140, 10.141). Форсунки для подачи воды должны располагаться на высоте 1600 мм от пола. Вода должна подаваться под давлением 155 кПа и производительностью 14 л/мин. Если местное давление воды не соответствует 155 кПа, переместите оба стенда ближе к автомобилю, чтобы струя воды нахлестывалась.

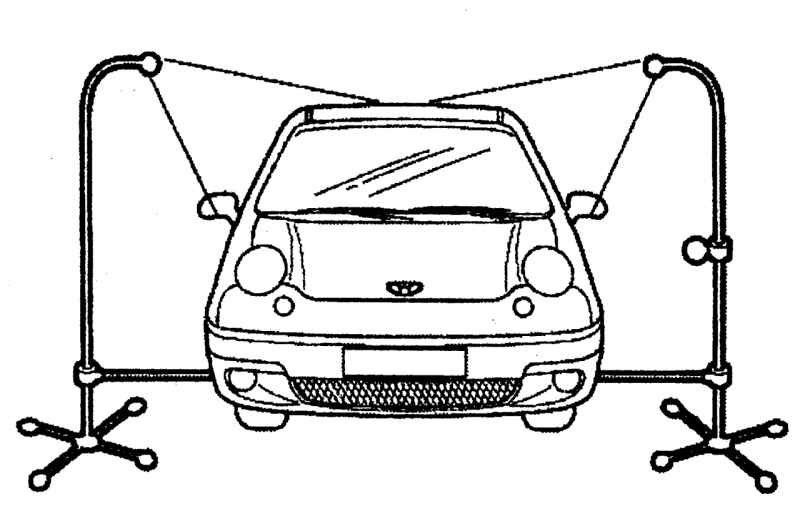

Рис. 10.141. Расположение водяного стенда проверки герметичности по сторонам автомобиля

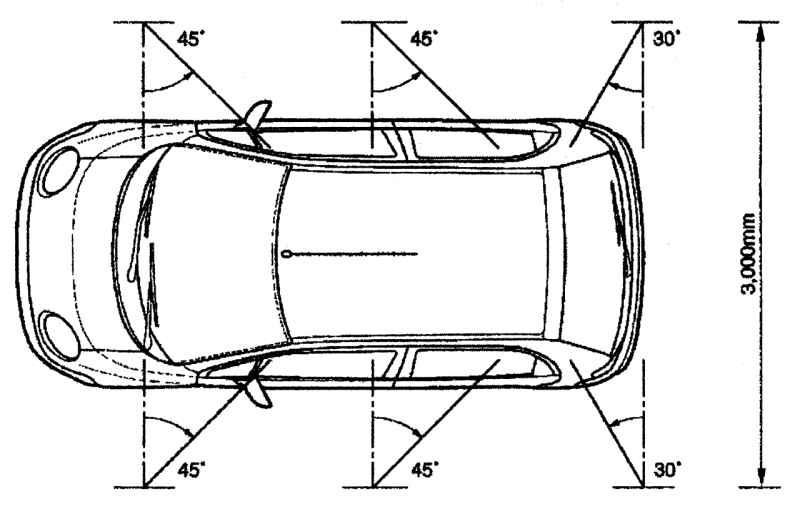

Рис. 10.142. Проверка герметичности ветрового стекла и передней стойки, средней стойки, заднего стекла и двери багажника

При проверке герметичности ветрового стекла и передней стойки струю направляйте примерно на 30° вниз и на 45° по направлению к задней части автомобиля и на угол ветрового стекла (рис. 10.142).

При проверке герметичности средней стойки струю направляйте примерно на 30° вниз и на 45° по направлению к задней части автомобиля и на центр задней двери.

При проверке герметичности заднего стекла и двери багажника струю направляйте примерно на 30° вниз и на 45° по направлению к передней части автомобиля и примерно на 610 мм от угла заднего стекла.
