10.5.2. Снятие и установка бамперов и их элементов

Облицовка переднего бампера
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Поднимите автомобиль и установите на опоры.
Снимите передние колеса.

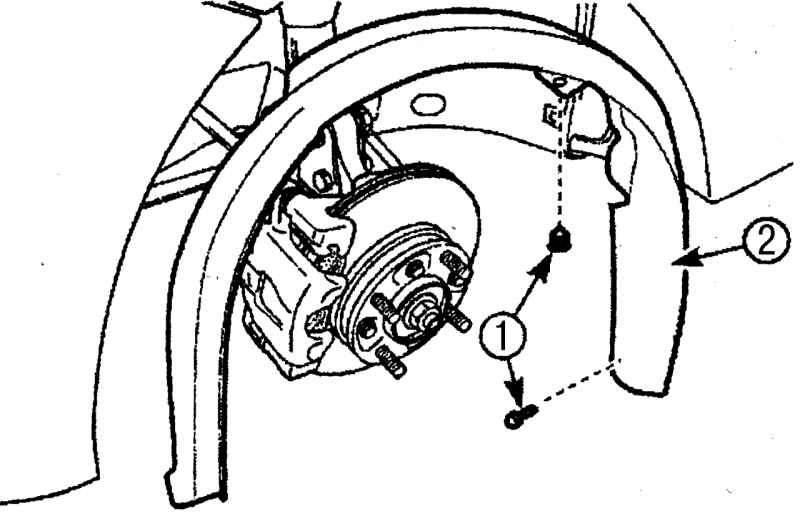

Расположение винтов (1) крепления грязезащитных щитков (2) арок передних колес
Рис. 10.54. Расположение винтов (1) крепления грязезащитных щитков (2) арок передних колес




Выверните винты 1 (рис. 10.54), освободите фиксаторы, снимите грязезащитные щитки 2 арки передних колес.

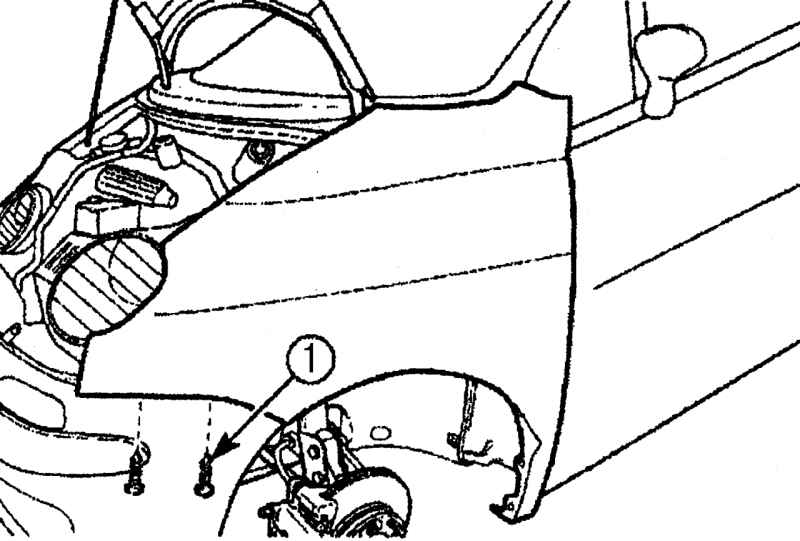

Расположение винтов (1) крепления облицовки переднего бампера
Рис. 10.55. Расположение винтов (1) крепления облицовки переднего бампера




Отверните болты 1 (рис. 10.55) с двух сторон облицовки переднего бампера.

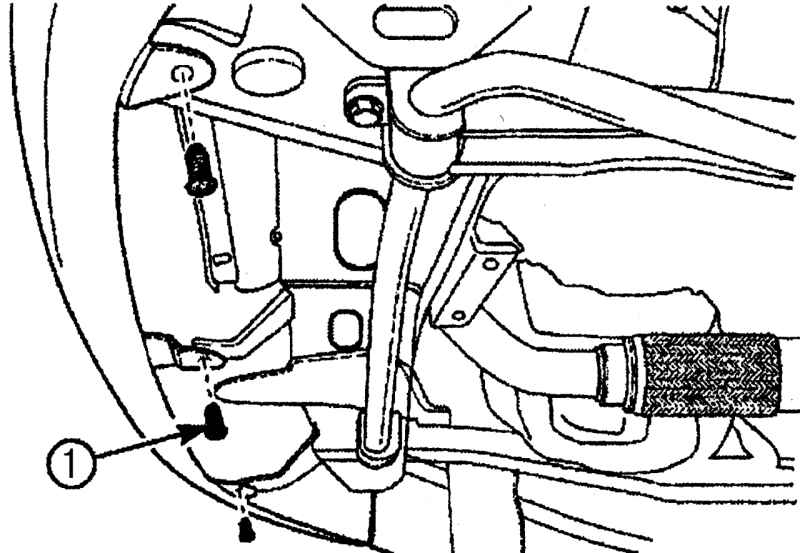

Снятие зажимов (1) под облицовкой переднего бампера
Рис. 10.56. Снятие зажимов (1) под облицовкой переднего бампера




Снимите зажимы 1 (рис. 10.56) под облицовкой переднего бампера.
Опустите автомобиль.
Снимите накладку переднего бампера с бампера.
Снимите облицовку переднего бампера в следующем порядке:

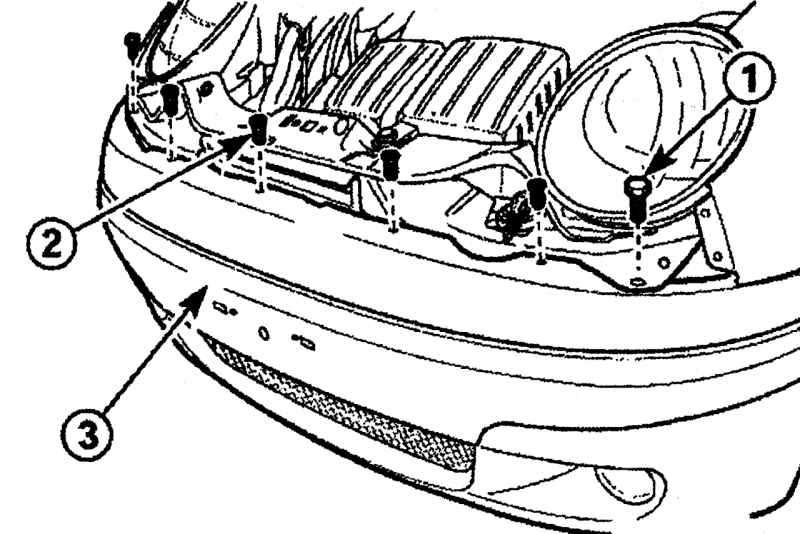

Крепление облицовки переднего бампера
Рис. 10.57. Крепление облицовки переднего бампера: 1 — винт; 2 — зажимы; 3 — облицовка переднего бампера




- выверните болты 1 (рис. 10.57);
- снимите зажимы 2;
- снимите облицовку переднего бампера 3.
Снимите передние противотуманные фары.
Установка

Примечание
Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии.

Установите передние противотуманные фары и закрепите винтами.
Установите облицовку переднего бампера и закрепите верхнюю часть облицовки зажимами.
Вверните болты крепления верхней части облицовки.
Установите накладку переднего бампера.
Поднимите и закрепите автомобиль.
Установите зажимы под облицовкой переднего бампера.
Вверните болты с обеих сторон облицовки.
Установите грязезащитные щитки арок передних колес и закрепите их винтами и фиксаторами.
Установите передние колеса.
Опустите автомобиль.
Подсоедините провод «массы» к аккумуляторной батарее.
Каркас переднего бампера
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите облицовку переднего бампера.
Снимите стяжной зажим электропроводки с каркаса переднего бампера.

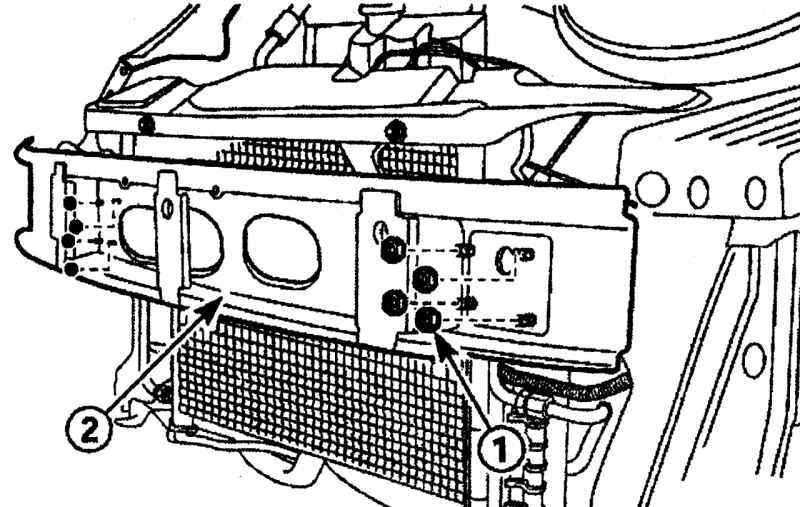

Расположение гаек (1) крепления каркаса (2) переднего бампера
Рис. 10.58. Расположение гаек (1) крепления каркаса (2) переднего бампера




Отверните гайки 1 (рис. 10.58) и снимите каркас 2 переднего бампера.
Установка

Примечание
Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите кронштейн переднего бампера и закрепите гайками.
Установите стяжной зажим электропроводки на кронштейне переднего бампера.
Установите облицовку переднего бампера.
Подсоедините провод «массы» к аккумуляторной батарее.
Облицовка заднего бампера
Снятие
Поднимите и закрепите автомобиль.

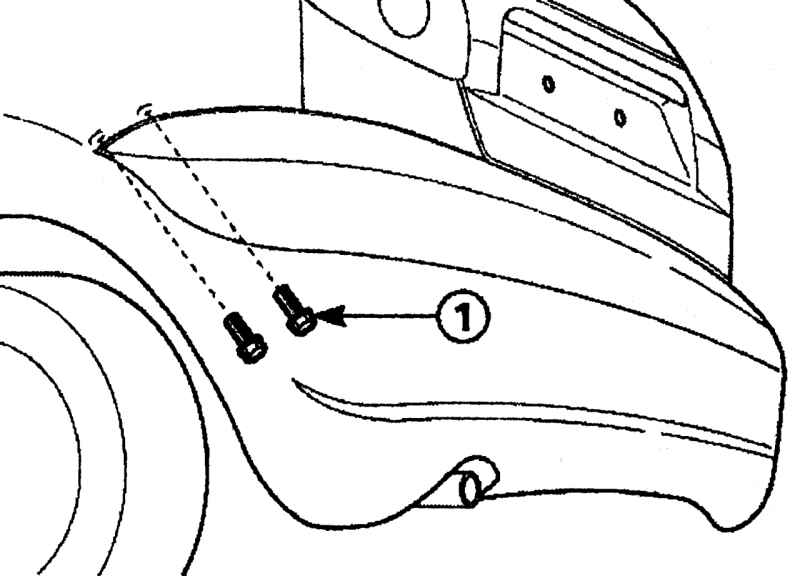

Расположение болтов (1) под облицовкой заднего бампера
Рис. 10.59. Расположение болтов (1) под облицовкой заднего бампера




Отверните болты 1 (рис. 10.59) под облицовкой заднего бампера.

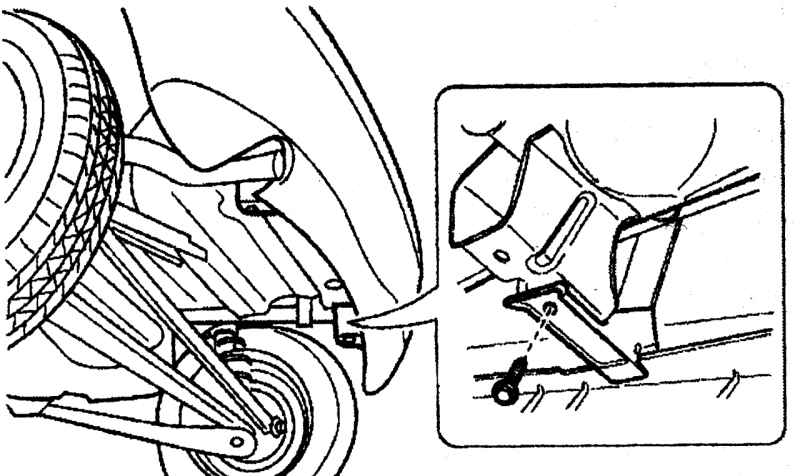

Расположение болтов крепления облицовки к кронштейну заднего бампера
Рис. 10.60. Расположение болтов крепления облицовки к кронштейну заднего бампера




Отверните болты крепления облицовки к кронштейну заднего бампера (рис. 10.60).
Опустите автомобиль.
Снимите облицовку заднего бампера в следующем порядке:

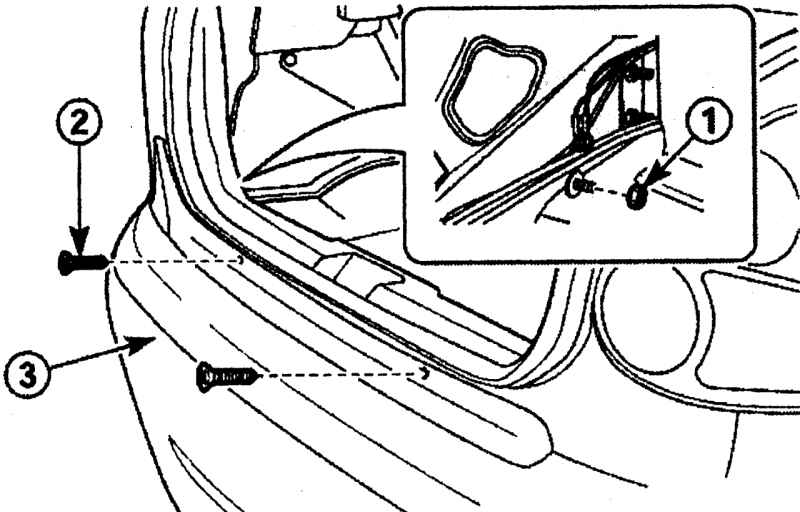

Крепление облицовки заднего бампера
Рис. 10.61. Крепление облицовки заднего бампера: 1 — гайки; 2 — болты; 3 — облицовка заднего бампера




- из багажного отсека отверните гайки 1 (рис. 10.61);
- отверните винты 2;
- снимите облицовку 3 заднего бампера.
Установка
Установите облицовку заднего бампера в следующем порядке:
- из багажного отсека вверните верхние гайки 1 (см. рис. 10.61);
- вверните верхние винты 2 облицовки 3.
Поднимите и закрепите автомобиль.
Вверните нижние болты 1 (см. рис. 10.59) под облицовкой заднего бампера.
Опустите автомобиль.
Кронштейн заднего бампера
Снятие
Поднимите и закрепите автомобиль.

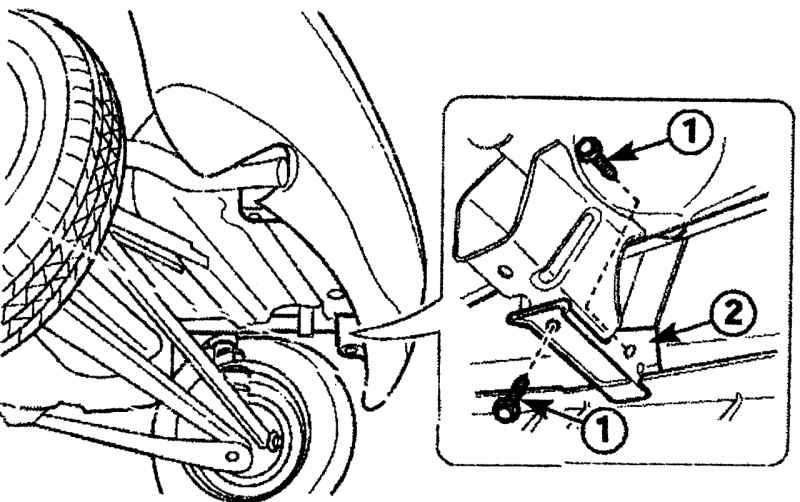

Расположение болтов (1) крепления кронштейна (2) заднего бампера
Рис. 10.62. Расположение болтов (1) крепления кронштейна (2) заднего бампера




Выверните болты 1 (рис. 10.62) и снимите кронштейн заднего бампера.
Установка
Установите кронштейн заднего бампера и закрепите болтами.
Опустите автомобиль.
