10.6.3. Регулировка фиксатора замка двери

Примечание
Фиксатор замка двери — важная деталь, влияющая на работу важных компонентов и систем и может привести к большим затратам на ремонт. Если ремонт необходим, фиксатор замка двери следует заменить на аналогичную деталь с одинаковым номером по каталогу. Не используйте взаимозаменяемые детали или детали с худшим качеством. Установленную величину момента затяжки применяйте для повторной сборки, чтобы убедиться в надлежащем креплении детали. Фиксатор замка двери состоит из петли с двумя винтами, ввернутыми внутрь пластины с регулируемыми пазами, расположенной в соответствующей стойке кузова. Пластина позволяет легко регулировать фиксатор, передвигая вверх или вниз. Дверь защищена в закрытом положении, когда вилка дверного замка схватывает и стягивает фиксатор замка.

Закройте дверь, проверьте ее положение относительно смежных поверхностей. Проверьте зазоры между дверями автомобиля и передними и задними крыльями; при необходимости отрегулируйте положение дверей.
При закрытой двери зазор по ее периметру должен быть равномерным по всей длине.
Регулировка вперед/назад
Дверь должна быть выровнена надлежащим образом.
Закройте дверь так, чтобы вилка замка соприкасалась с фиксатором.
Стойте у открываемой двери и двигайте дверь медленно вперед и назад, каждый раз едва соприкасаясь фиксатора.
Выравнивание вилки замка и фиксатора можно легко видеть. Вилка замка должна быть перпендикулярна к нижней части и к середине фиксатора между средней стойкой и концом фиксатора.
Если необходима регулировка вперед или назад, выполните следующие действия:

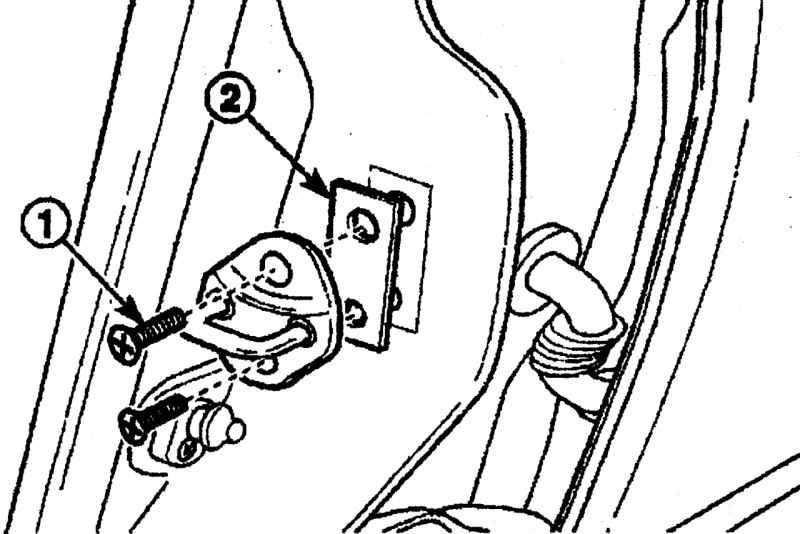

Расположение винтов (1) и прокладки (2) для регулировки положения фиксатора вперед/назад
Рис. 10.98. Расположение винтов (1) и прокладки (2) для регулировки положения фиксатора вперед/назад




-выверните винты 1 (рис. 10.98) фиксатора;
-снимите прокладку 2, чтобы переместить фиксатор по направлению к задней части автомобиля;
-установите прокладку на 2 мм толще, чтобы переместить фиксатор по направлению к передней части автомобиля;
-затяните винты крепления фиксатора.
Регулировка вверх/вниз и внутрь/наружу
Регулировка фиксатора в направлениях вверх и вниз или внутрь и наружу необходима при: повреждении рамы автомобиля при столкновении; установке новых уплотнителей двери; жалобе владельца автомобиля на чрезмерный шум ветра или трудное открывание или закрывание двери.
Для надлежащей регулировки фиксатора двери в направлениях вверх и вниз или внутрь и наружу:
-проверьте положение двери по отношению к соседним элементам кузова;
-ослабьте винты крепления фиксатора;

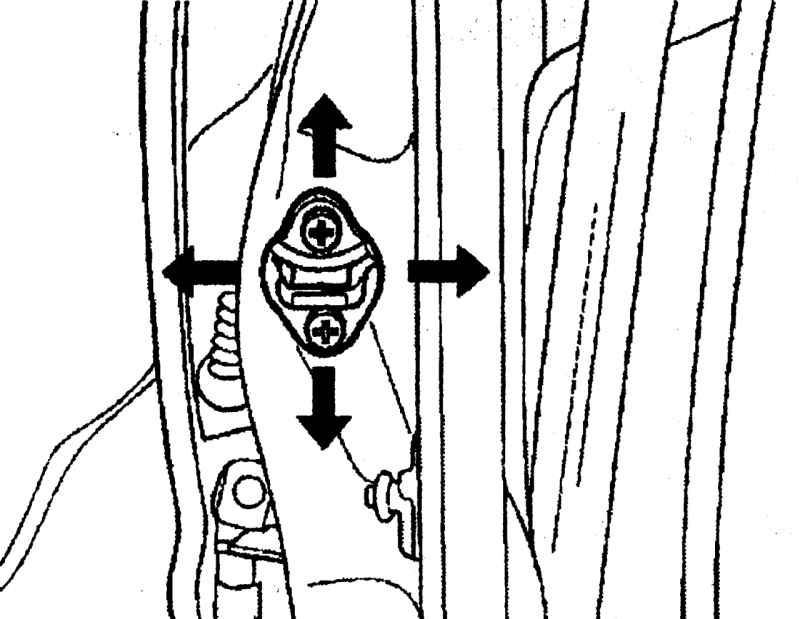

Направления перемещения фиксатора при регулировке положения двери
Рис. 10.99. Направления перемещения фиксатора при регулировке положения двери




-переместите пластину с регулирующим пазом в требуемое положение, используя кончики винтов фиксатора (рис. 10.99);
-если при регулировке необходимо сдвинуть пластину больше чем позволяет удлиненное отверстие, используйте электрическую ручную сверлилку и ручную шлифовальную машину с плоской головкой для увеличения отверстия в необходимом направлении;
-затяните винты фиксатора в правильном положении.

Предупреждение
Очень важно использовать шлифовальную машину с плоской головкой, чтобы не повредить пластину. Винты фиксатора и пластина с регулирующим пазом — важные крепежные детали, влияющие на компоненты и системы.
