6.1.1. Описание конструкции

Система гидроусилителя рулевого управления состоит из трех компонентов:
- насоса гидроусилителя руля;
- бачка для жидкости усилителя рулевого управления;
- рулевого механизма, состоящего из зубчатой рейки и шестерни.
Насос гидроусилителя рулевого управления лопастного типа создает гидравлическое давление для системы. Насос гидроусилителя рулевого управления приводится в действие от двигателя. Клапан уменьшения давления, расположенный внутри клапана контроля потока жидкости, ограничивает давление насоса. В рулевом механизме имеется вращательный клапан контроля, который направляет жидкость, идущую от насоса гидроусилителя рулевого управления к одной или другой стороне поршня зубчатой рейки рулевого механизма. Поршень и зубчатая рейка составляют одну неотъемлемую часть рулевого механизма. Поршень зубчатой рейки преобразовывает давление жидкости в линейную силу, которая двигает рейку налево и направо. Эта сила затем передается через рулевые тяги и наконечники рулевых тяг на поворотные кулаки, которые поворачивают колеса.

Элементы рулевого управления с гидроусилителем руля

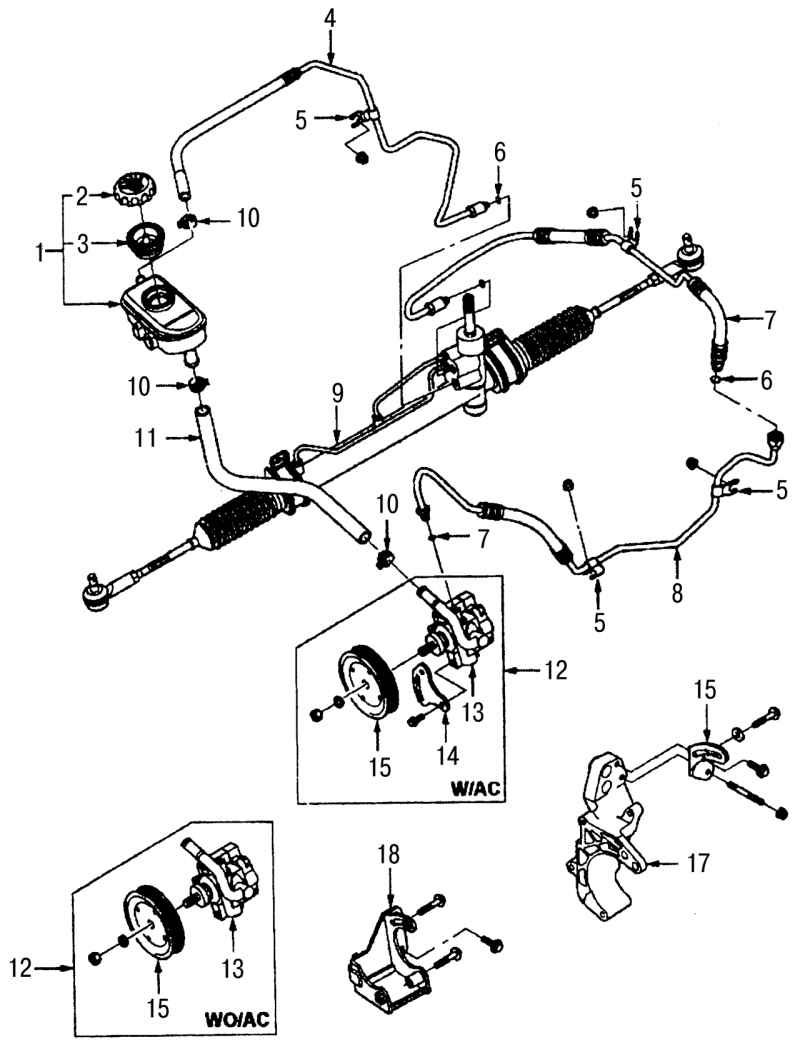

Рис. 6.1. Элементы рулевого управления с гидроусилителем руля: 1 — бачок для жидкости гидроусилителя рулевого управления; 2 — крышка бачка для жидкости гидроусилителя рулевого управления; 3 — щиток бачка для жидкости гидроусилителя рулевого управления; 4 — линия возврата; 5 — зажим; 6 — уплотнительное кольцо; 7 — трубка давления рулевого механизма; 8 — трубка давления насоса; 9 — рулевой механизм с усилителем; 10 — зажим; 11 — линия подачи; 12 — насос гидроусилителя рулевого управления в сборе; 13 — насос гидроусилителя рулевого управления; 14 — передний кронштейн; 15 — шкив насоса гидроусилителя рулевого управления; 16 — задний кронштейн; 17 — главный кронштейн (с кондиционером и усилителем); 18 — кронштейн крепления насоса гидроусилителя рулевого управления (без кондиционера)




Элементы рулевого управления с гидроусилителем руля приведены на рис. 6.1.
Моменты затяжки элементов рулевого управления с гидроусилителем руля приведены в табл. 6.1.

Таблица 6.1       Моменты затяжки элементов рулевого управления с гидроусилителем руля, Н·м
Включатель давления гидроусилителя руля
17-23
Штуцер трубок давления насоса гидроусилителя рулевого механизма
21-35
Штуцер трубок давления рулевого механизма
21-35
Штуцер трубок возврата рулевого механизма
21-35
Соединяющая муфта трубок давления гидроусилителя рулевого механизма
36-50
Гайка зажима трубок давления гидроусилителя рулевого механизма
7-9
Гайка зажима трубок возврата гидроусилителя рулевого механизма
7-9
