6.4.3. Ремонт рулевой колонки и ее узлов

Снятие и установка рулевого колеса
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите рулевое колесо в следующем порядке:

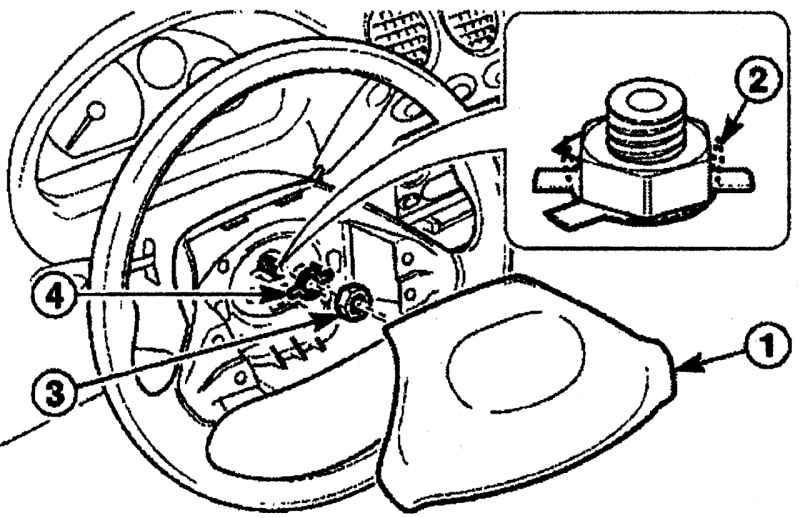

Снятие рулевого колеса
Рис. 6.51. Снятие рулевого колеса: 1 — кнопка выключателя звукового сигнала; 2 — усики блокирующей пластины; 3 — гайка; 4 — блокирующая пластина




- снимите кнопку 1 (рис. 6.51) выключателя звукового сигнала рулевого колеса;
- отогните усики 2 блокирующей пластины;
- отверните гайку 3;
- снимите блокирующую пластину 4.

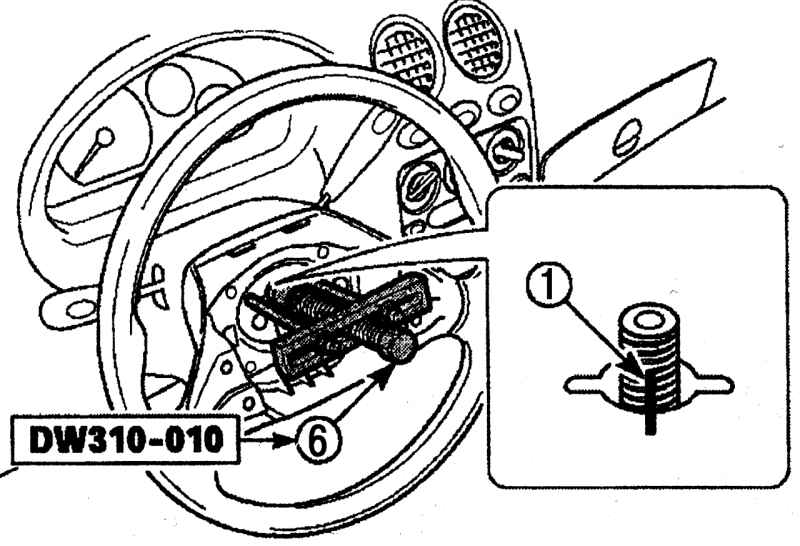

Место нанесения меток (1) совмещения на рулевом колесе и рулевом валу и использование съемника DW 310—010 для снятия рулевого колеса
Рис. 6.52. Место нанесения меток (1) совмещения на рулевом колесе и рулевом валу и использование съемника DW 310—010 для снятия рулевого колеса




- нанесите метки 1 (рис. 6.52) совмещения на рулевое колесо и рулевой вал;
- используя съемник рулевого колеса DW 310—010, снимите рулевое колесо.

Предупреждение
При проведении ремонта нельзя наносить удары молотком по верхней части рулевого вала.

Установка
Установите рулевое колесо с блокирующей пластиной и гайкой. При установке совместите рулевой вал с рулевым колесом в соответствии с ранее нанесенными метками.
Затяните гайку рулевого колеса моментом 23—33 Н·м.
Загните усики блокирующей пластины.
Установите кнопку выключателя сигнала рулевого колеса.
Подсоедините провод «массы» к аккумуляторной батарее.
Снятие и установка переключателей поворота и стеклоочистителя
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.

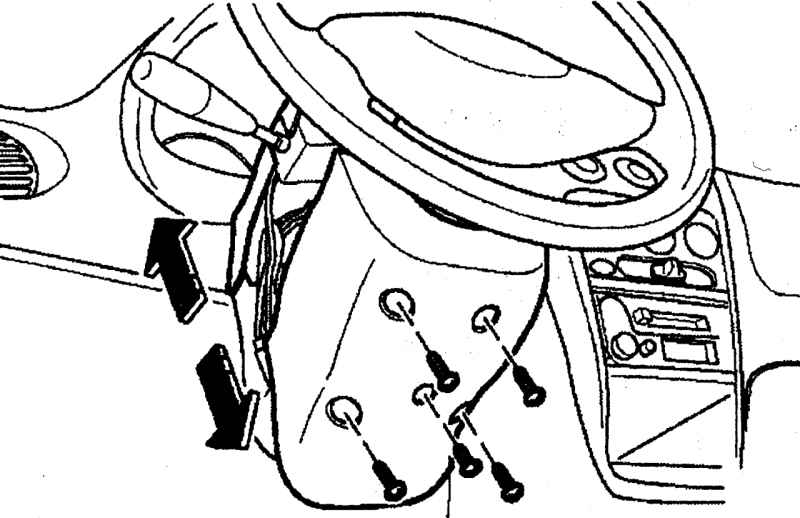

Расположение винтов и направления снятия кожухов рулевой колонки
Рис. 6.53. Расположение винтов и направления снятия кожухов рулевой колонки




Выверните 4 винта и снимите нижний и верхний кожухи рулевой колонки (рис. 6.53).
Снимите кнопку 1 (см. рис. 6.51) выключателя звукового сигнала рулевого колеса.

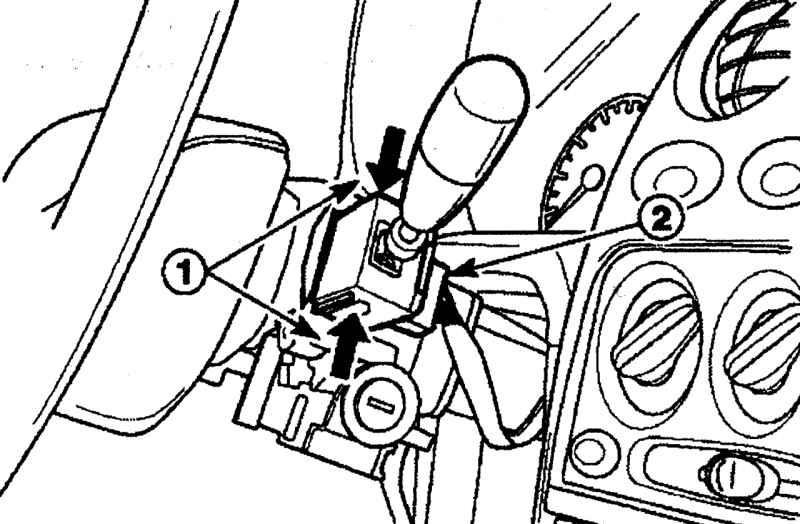

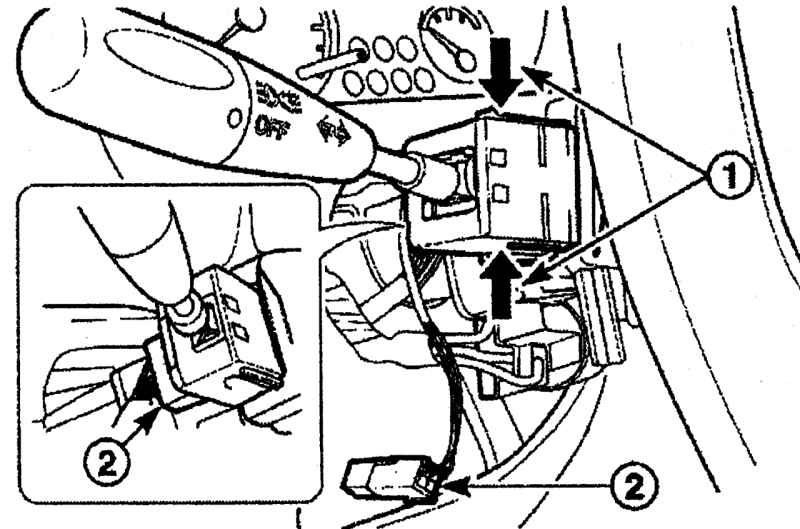

Направления сжатия фиксаторов (1) для извлечения переключателя поворота из корпуса и расположение электрического разъема (2) переключателя
Рис. 6.54. Направления сжатия фиксаторов (1) для извлечения переключателя поворота из корпуса и расположение электрического разъема (2) переключателя




Сожмите фиксаторы 1 (рис. 6.54) и извлеките переключатель поворота из корпуса. Отсоедините от переключателя электрический разъем 2.

Направления сжатия фиксаторов (1) для извлечения переключателя стеклоочистителя из корпуса и расположение электрического разъема (2) переключателя
Рис. 6.55. Направления сжатия фиксаторов (1) для извлечения переключателя стеклоочистителя из корпуса и расположение электрического разъема (2) переключателя




Сожмите фиксаторы 1 (рис. 6.55) и извлеките переключатель стеклоочистителя из корпуса. Отсоедините от переключателя электрический разъем 2.
Снимите корпус переключателей в следующем порядке:

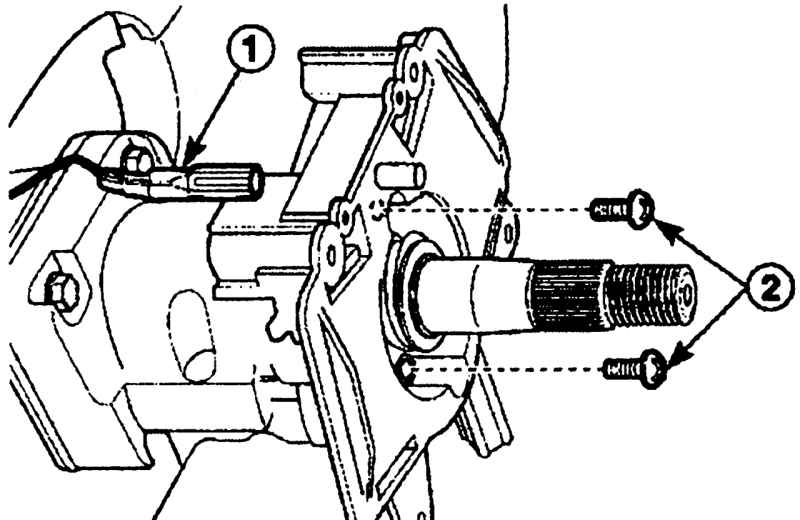

Расположение электрического разъема (1) выключателя звукового сигнала и винтов (2) крепления корпуса переключателей
Рис. 6.56. Расположение электрического разъема (1) выключателя звукового сигнала и винтов (2) крепления корпуса переключателей




- отсоедините электрический разъем 1 (рис. 6.56) от выключателя звукового сигнала;
- выверните 2 винта 2;
- снимите корпус переключателей.
Установка
Установите корпус переключателей и закрепите винтами.
Подсоедините электрический разъем к выключателю звукового сигнала.
Установите переключатель поворота в корпус до четкой его фиксации.
Установите переключатель стеклоочистителя в корпус до четкой его фиксации.
Подсоедините к переключателям электрические разъемы.
Установите кожухи рулевой колонки и закрепите их винтами.
Подсоедините провод «массы» к аккумуляторной батарее.
Снятие и установка выключателя зажигания
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите рулевое колесо.
Снимите включатель зажигания в следующем порядке:

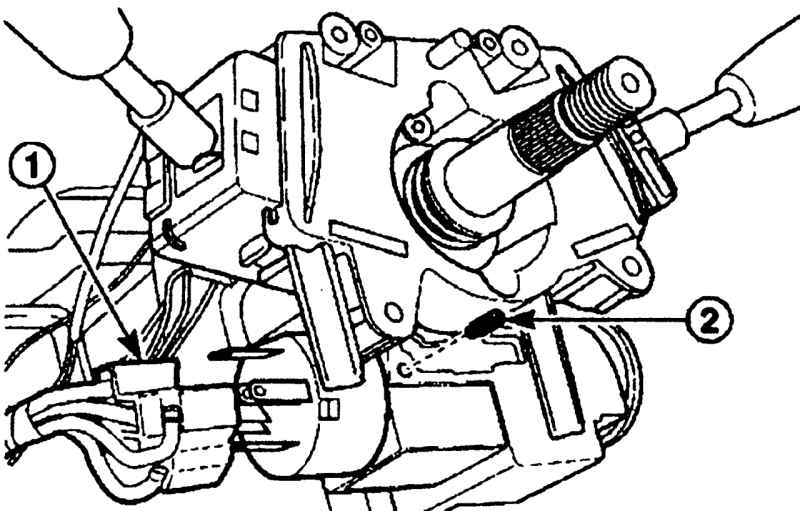

Расположение электрического разъема (1) и винта (2) крепления выключателя зажигания
Рис. 6.57. Расположение электрического разъема (1) и винта (2) крепления выключателя зажигания




- отсоедините от выключателя электрический разъем 1 (рис. 6.57);
- выверните винт 2;
- снимите включатель зажигания.
Установка
Подсоедините к выключателю электрический разъем.
Установите включатель зажигания и закрепите винтом.
Установите рулевое колесо.
Подсоедините провод «массы» к аккумуляторной батарее.
Ремонт рулевой колонки
Снятие
Снимите рулевое колесо.
Снимите переключатель сигнала поворота и переключатель стеклоочистителя.
Снимите корпус переключателя сигнала поворота и переключателя стеклоочистителя.
Снимите выключатель зажигания.
Снимите рулевую колонку в следующем порядке:

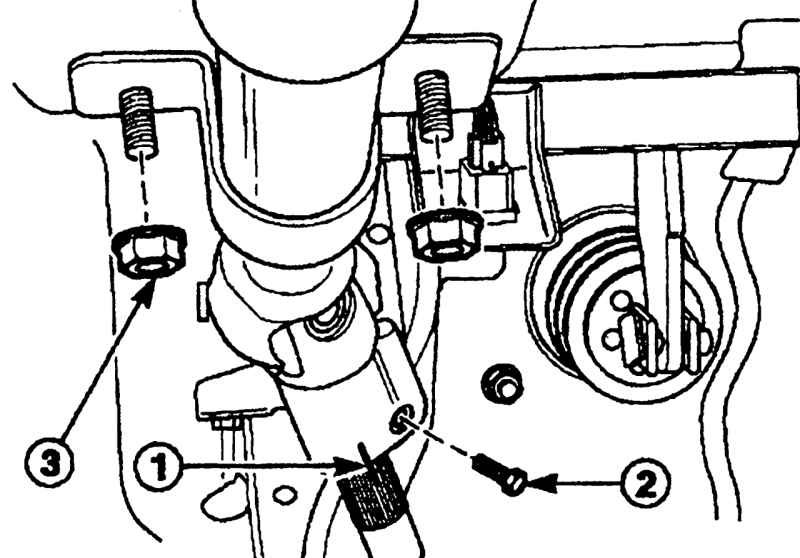

Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение стяжного болта (2) крепления промежуточного вала и нижних гаек (3) крепления рулевой колонки
Рис. 6.58. Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение стяжного болта (2) крепления промежуточного вала и нижних гаек (3) крепления рулевой колонки




- нанесите метки 1 (рис. 6.58) совмещения на промежуточный вал и вал рулевой колонки;
- выверните верхний стяжной болт 2 крепления промежуточного вала;
- отверните нижние гайки 3 крепления рулевой колонки;

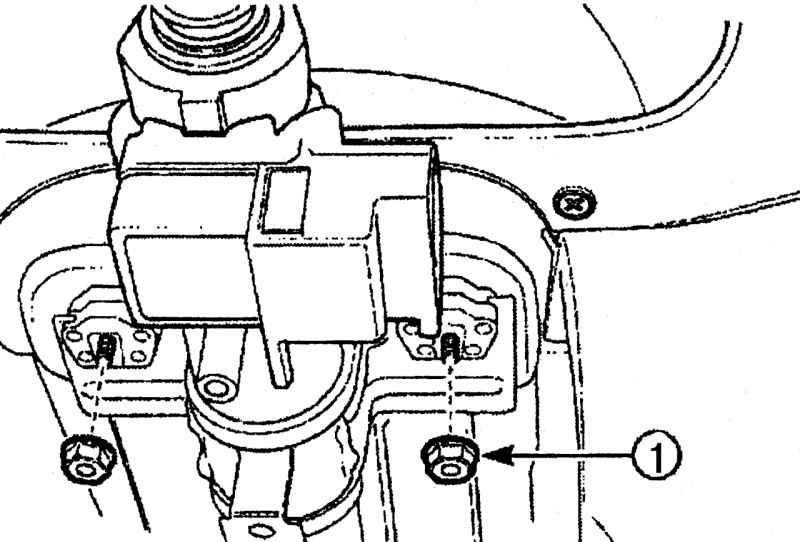

Расположение верхних гаек (1) крепления рулевой колонки
Рис. 6.59. Расположение верхних гаек (1) крепления рулевой колонки




- отверните верхние гайки 1 (рис. 6.59) крепления рулевой колонки;
- отклоните вниз и снимите рулевую колонку.
Разборка

Предупреждение
Нельзя ударять по рулевой колонке. Пластмассовая муфта, установленная для обеспечения безопасности водителя, может быть сломана.

Снимите вал рулевой колонки с рулевой колонки в следующем порядке:

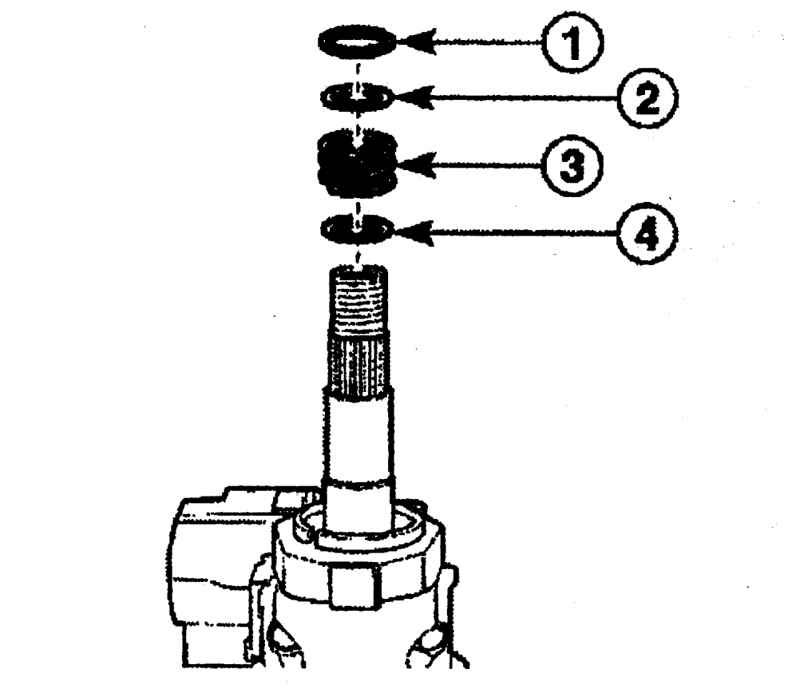

Снятие с вала рулевой колонки стопорного кольца (1), шайбы (2), пружины (3) и шайбы (4)
Рис. 6.60. Снятие с вала рулевой колонки стопорного кольца (1), шайбы (2), пружины (3) и шайбы (4)




- снимите стопорное кольцо 1 (рис. 6.60);
- снимите шайбу 2;
- снимите пружину 3;
- снимите шайбу 4;

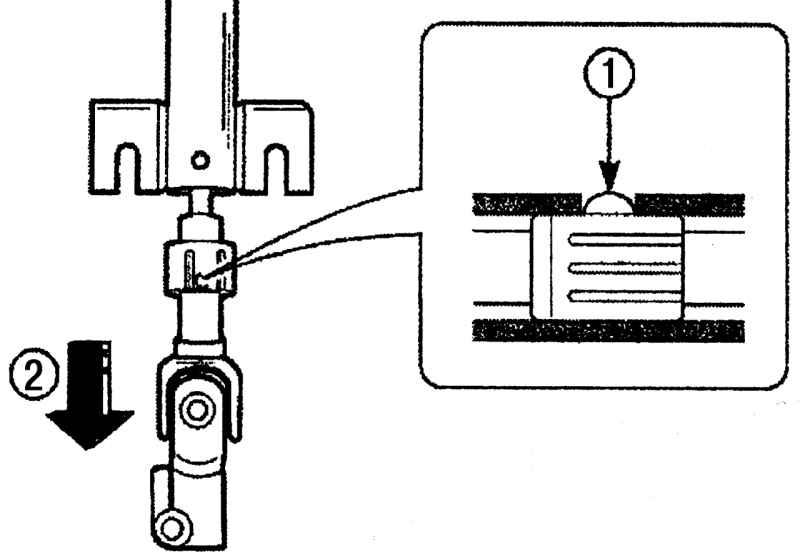

Расположение фиксатора (1) и направления (2) снятия вала рулевой колонки
Рис. 6.61. Расположение фиксатора (1) и направления (2) снятия вала рулевой колонки




- нажмите фиксатор 1 (рис. 6.61);
- сильно нажмите вниз 2 на вал рулевой колонки и извлеките его.
Сборка

Примечание
Расположите центровочную втулку на нижней части вала рулевой колонки для облегчения установки втулки в кожух рулевой колонки.

Установите вал рулевой колонки в рулевую колонку в следующем порядке:

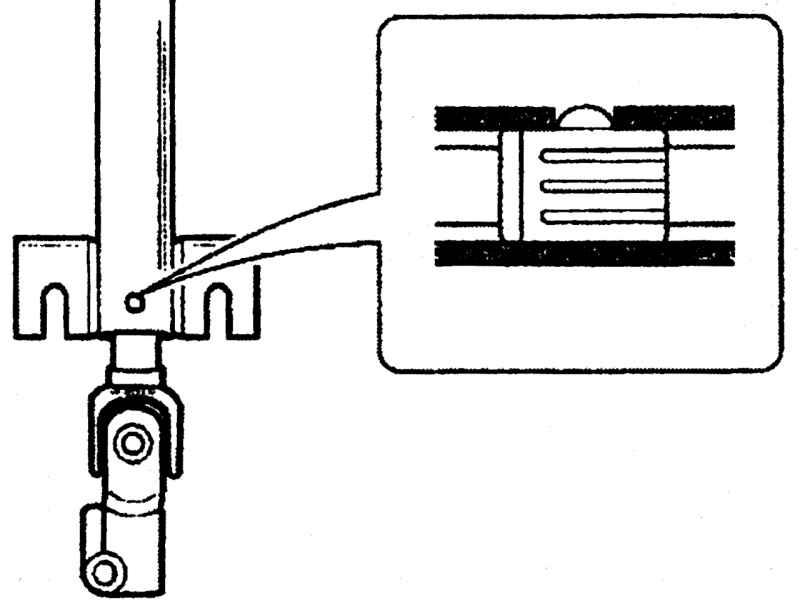

Установка фиксатора блокировки центровочной втулки в паз рулевой колонки
Рис. 6.62. Установка фиксатора блокировки центровочной втулки в паз рулевой колонки




-установите фиксатор блокировки центровочной втулки в паз рулевой колонки (рис. 6.62);
-установите шайбу 4 (см. рис. 6.60);
-установите пружину 3;
-установите шайбу 2;
-установите стопорное кольцо 1.
Установите рулевую колонку на автомобиль.
Установка
Установите рулевую колонку, при этом совместите метки 1 (см. рис. 6.58) на промежуточном валу и валу рулевой колонки.

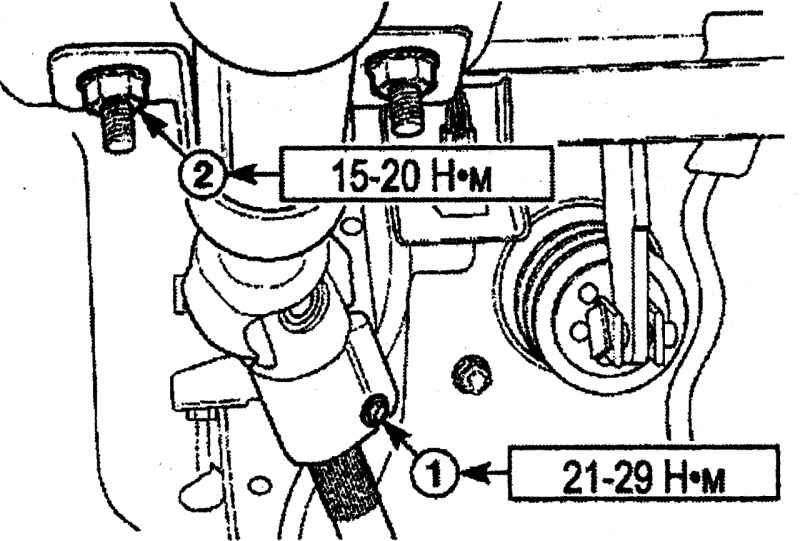

Расположение и моменты затяжки болта (1) крепления промежуточного вала и нижних гаек (2) крепления рулевой колонки
Рис. 6.63. Расположение и моменты затяжки болта (1) крепления промежуточного вала и нижних гаек (2) крепления рулевой колонки




Вверните верхний стяжной болт 1 (рис. 6.63) крепления промежуточного вала и затяните его моментом 21—29 Н·м.
Вверните нижние гайки 2 крепления рулевой колонки и затяните их моментом 15—20 Н·м.
Вверните верхние гайки крепления рулевой колонки и затяните их моментом 15—20 Н·м.
Установите включатель зажигания.
Установите корпус переключателей сигнала поворота и стеклоочистителя.
Установите переключатели сигнала поворота и стеклоочистителя.
Установите рулевое колесо.
Подсоедините провод «массы» к аккумуляторной батарее.
Снятие и установка промежуточного вала
Снятие
Снимите промежуточный вал в следующем порядке:

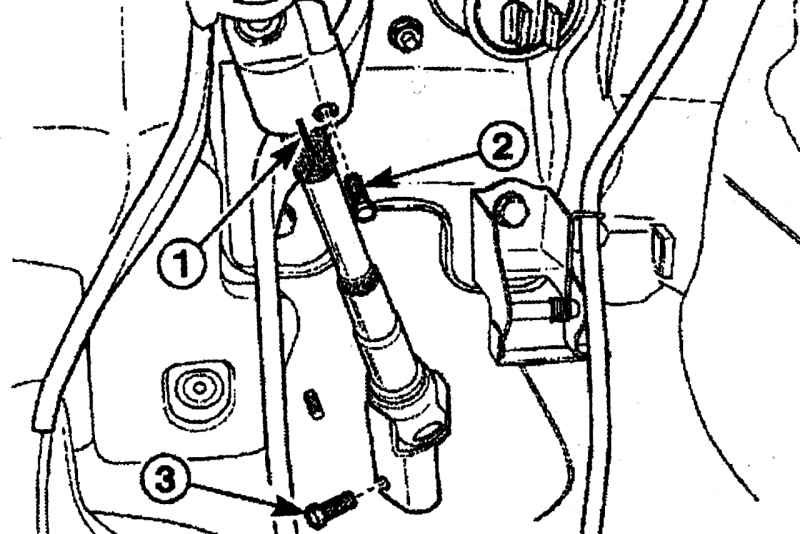

Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение верхнего (2) и нижнего (3) стяжных болтов крепления промежуточного вала
Рис. 6.64. Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение верхнего (2) и нижнего (3) стяжных болтов крепления промежуточного вала




- нанесите метки 1 (рис. 6.64) совмещения на промежуточный вал и вал рулевой колонки;
- выверните верхний стяжной болт 2 крепления промежуточного вала;
- выверните нижний стяжной болт 3 крепления промежуточного вала;
- снимите промежуточный вал.
Установка
Установите промежуточный вал, при этом совместите метки 1 (см. рис. 6.64) на промежуточном валу и валу рулевой колонки.
Закрепите промежуточный вал верхним и нижним стяжными болтами, затянув их моментом 21—29 Н·м.
