20.10.3. Компрессор

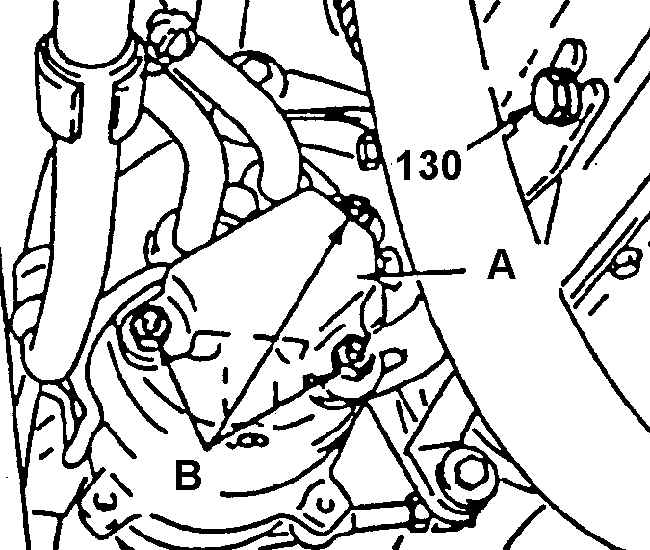

Теплоотражательный экран и стойка

А. ТЕПЛООТРАЖАТЕЛЬНЫЙ ЭКРАН
В. ГАЙКА

130. БОЛТ СТОЙКИ КОМПРЕССОРА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Разрядить систему KB.
3. Поднять автомобиль.
4. Гайки крепления теплоотражательного экрана, болт 130 стойки, теплоотражательный экран и стойку.
5. Электрические соединения компрессора.
6. Блок соединения трубопроводов.
7. Ослабить болты 131 крепления переднего и заднего кронштейнов и регулировочную гайку 133.
8. Болт 132 регулировки натяжения приводного ремня.
9. Приводной ремень 135.
10. Болты крепления переднего и заднего кронштейнов и компрессор 1.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Болты компрессора. Затянуть болт крепления переднего кронштейна моментом 35 Нм. Затянуть болт крепления заднего кронштейна моментом 25 Нм.
2. Приводной ремень 135.
3. Болт 132 регулировки натяжения приводного ремня (не затягивать окончательно).
4. Блок соединения трубопроводов.
5. Электрические соединения компрессора.
6. Теплоотражательный экран и стойку. Затянуть гайки крепления теплоотражательного экрана моментом 35 Нм. Затянуть болт крепления стойки моментом 45 Нм.
7. Отрегулировать натяжение приводного ремня компрессора 400 Н ± 50 Н.
8. Болт 132 регулировки натяжения приводного ремня. Затянуть болт моментом 32 Нм.
9. Болты крепления компрессора.
10. Опустить автомобиль.
11. Отрицательный провод аккумуляторной батареи.
12. Откачать воздух и зарядить систему KB хладагентом.
13. Осмотреть на наличие признаков утечки хладагента. При обнаружении устранить утечки, откачать воздух и зарядить систему KB хладагентом.
